ATLAS COPCO तेल विभाजक संरचनात्मक संरचना की मुख्य संरचना और कार्य सिद्धांत
यह आमतौर पर एक विभाजक आवास, एक तेल-गैस पृथक्करण फिल्टर तत्व (मुख्य घटक), एक तेल वापसी पाइप, एक अंतर दबाव संकेतक, आदि से बना होता है।

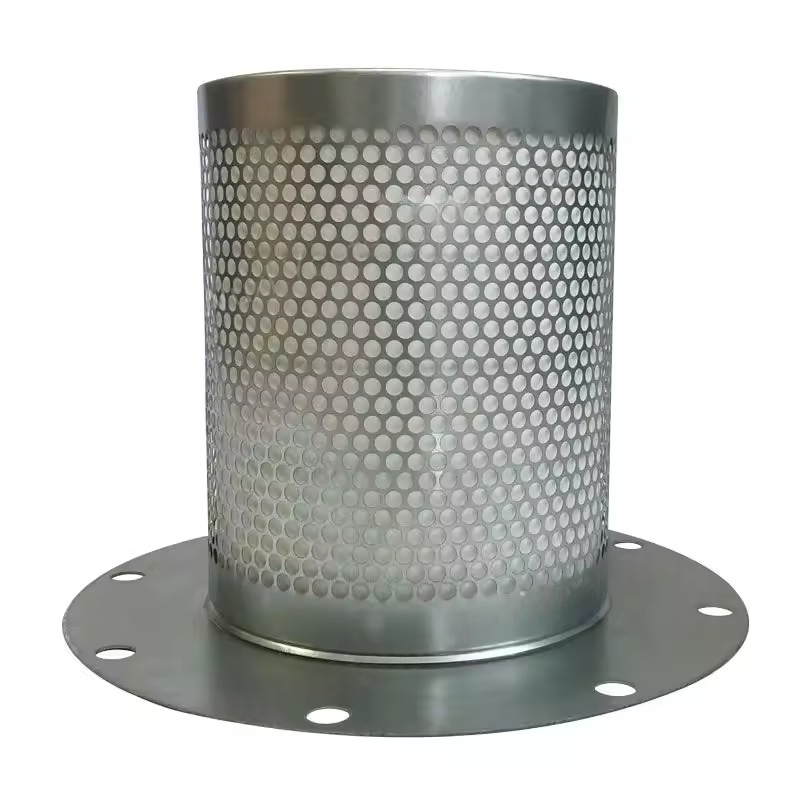

ऑयल-गैस सेपरेशन फ़िल्टर तत्व: यह ज्यादातर उच्च परिशुद्धता ग्लास फाइबर या समग्र सामग्री से बना है, और अवरोधन, प्रसार और एकत्रीकरण के माध्यम से तेल की धुंध को अलग करता है।
एटलस कोपको ऑयल सेपरेटर हाउसिंग: यह सिस्टम के दबाव को झेलता है और पृथक्करण प्रक्रिया के लिए जगह प्रदान करता है। कुछ मॉडलों में अवलोकन खिड़कियां या तेल नाली वाल्व हैं।
पृथक्करण प्रक्रिया
संपीड़ित तेल-गैस मिश्रण विभाजक में प्रवेश करने के बाद, यह पहले एक प्रारंभिक केन्द्रापसारक पृथक्करण (बड़े तेल की बूंदें गुरुत्वाकर्षण और केन्द्रापसारक बल के कारण व्यवस्थित हो जाती है) से गुजरती है, और फिर फिल्टर तत्व के ठीक निस्पंदन (छोटे तेल धुंध कणों को बाधित) से गुजरती है। स्वच्छ हवा फिल्टर तत्व के केंद्र से बहती है, और अलग -अलग चिकनाई तेल कंप्रेसर मुख्य इकाई या तेल टैंक में लौटता है।
मुख्य प्रदर्शन पैरामीटर
एटलस कॉपको ऑयल सेपरेटर सेपरेशंस दक्षता: मूल फैक्ट्री ऑयल सेपरेटर आमतौर पर 1-3 पीपीएम पर संपीड़ित हवा में तेल की सामग्री को नियंत्रित कर सकते हैं, अधिकांश औद्योगिक गैस अनुप्रयोगों (जैसे वायवीय उपकरण, उपकरण गैस, आदि) की जरूरतों को पूरा करते हैं।
एटलस कोपको ऑयल सेपरेटर रेटेड प्रोसेसिंग क्षमता: यह डिजाइन प्रवाह दर पर कुशल पृथक्करण सुनिश्चित करने के लिए वायु कंप्रेसर के निकास मात्रा से मेल खाता है।
सेवा जीवन: काम की स्थिति, तेल की गुणवत्ता, एयर फिल्टर स्थिति आदि से प्रभावित, यह आमतौर पर अनुशंसा की जाती है कि प्रतिस्थापन चक्र 4,000-8,000 घंटे (विशेष रूप से उपकरण मैनुअल के अनुसार) हो।
सामान्य दोष और प्रभाव
पृथक्करण दक्षता में कमी
फ़िल्टर रुकावट या क्षति से संपीड़ित हवा में अत्यधिक तेल सामग्री, डाउनस्ट्रीम उपकरण (जैसे ड्रायर, वायवीय उपकरण) को प्रदूषित करने और यहां तक कि उत्पाद की गुणवत्ता को प्रभावित करने का कारण बनता है।
तेल रिटर्न पाइप का बैकफ़्लो या वन-वे वाल्व की विफलता, अलग तेल को वापस बहने से रोकते हुए, मुख्य इकाई में तेल अपशिष्ट या अपर्याप्त तेल का परिणाम होता है।
अत्यधिक अंतर दबाव
फ़िल्टर रुकावट से पहले और बाद में सेपरेटर की बढ़ती ऊर्जा की खपत में वृद्धि होती है (प्रत्येक 0.1 बार में वृद्धि के लिए, ऊर्जा की खपत लगभग 1%बढ़ जाती है), और गंभीर मामलों में, सुरक्षा बंद हो सकती है।
रखरखाव बिंदु
नियमित रूप से फ़िल्टर तत्व को बदलें
मैनुअल चक्र के अनुसार बदलें या बदलें जब अंतर दबाव संकेतक सेट मान (आमतौर पर 0.8-1.0 बार) से अधिक होने वाला दबाव अंतर दिखाता है।
प्रतिस्थापित करते समय, विभाजक आवास के इंटीरियर को साफ करें, जांचें कि क्या तेल वापसी पाइप अबाधित है, और सुनिश्चित करें कि नया फ़िल्टर तत्व अच्छी तरह से सील है (अनफ़िल्टर्ड तेल गैस को दरकिनार करने से बचने के लिए)।
दैनिक निरीक्षण
निरीक्षण करें कि क्या डाउनस्ट्रीम पाइपलाइनों पर तेल है, यह निर्धारित करने के लिए कि पृथक्करण प्रभाव सामान्य है या नहीं।
विभेदक दबाव संकेतक की स्थिति की जाँच करें, दबाव अंतर परिवर्तन की प्रवृत्ति को रिकॉर्ड करें, और अग्रिम में फ़िल्टर तत्व ब्लॉकेज की भविष्यवाणी करें।
सुनिश्चित करें कि ऑयल रिटर्न पाइप का एक-तरफ़ा वाल्व शटडाउन के दौरान चिकनाई वाले तेल के रिवर्स प्रवाह को रोकने के लिए ठीक से काम कर रहा है।
संबंधित रखरखाव
सिस्टम में प्रवेश करने वाली अशुद्धियों को कम करने के लिए एयर फिल्टर को साफ रखें और तेल विभाजक संदूषण को तेज करने से बचें।
तेल की गिरावट को रोकने और फिल्टर तत्व को अवरुद्ध करने वाले कीचड़ के गठन को रोकने के लिए एटलस कोपको के समर्पित कंप्रेसर तेल का उपयोग करें।
