एटलस कोपको के सबसे छोटे दबाव वाल्व के मुख्य कार्य
न्यूनतम सिस्टम दबाव की स्थापना: कंप्रेसर शुरू होने के बाद, न्यूनतम दबाव वाल्व तब तक बंद रहता है जब तक कि सिस्टम का दबाव सेट मूल्य तक नहीं पहुंच जाता है (आमतौर पर 0.4-0.6 एमपीए, मॉडल द्वारा अलग-अलग) यह स्वचालित रूप से यह सुनिश्चित करने के लिए खुलता है कि कंप्रेसर के आंतरिक चिकनाई वाले तेल का पर्याप्त परिसंचरण दबाव पूरी तरह से बन सकता है, बेयरिंग, रोटर्स और अन्य कोर घटक से बचें।
संपीड़ित हवा के रिवर्स प्रवाह को रोकना: जब कंप्रेसर बंद हो जाता है, तो न्यूनतम दबाव वाल्व तेजी से बंद हो जाता है, स्टोरेज टैंक या डाउनस्ट्रीम सिस्टम से संपीड़ित हवा को रोकने से कंप्रेसर मुख्य इकाई में वापस बहने से, मुख्य इकाई को रिवर्स एयरफ्लो प्रभाव से बचाता है, जबकि सिस्टम में अवशिष्ट दबाव को बनाए रखते हुए, अगली शुरुआत को सुविधाजनक बनाते हुए।
तेल-गैस विभाजक की दक्षता को स्थिर करना: तेल-गैस विभाजक में दबाव स्थिरता को बनाए रखने से, तेल-गैस पृथक्करण प्रभाव को सुनिश्चित करना (कम दबाव में पृथक्करण दक्षता में कमी और तेल की हानि में वृद्धि होगी), संपीड़ित हवा में तेल की सामग्री को कम करना और संपीड़ित हवा की गुणवत्ता सुनिश्चित करना।
संरचना और कार्य सिद्धांत

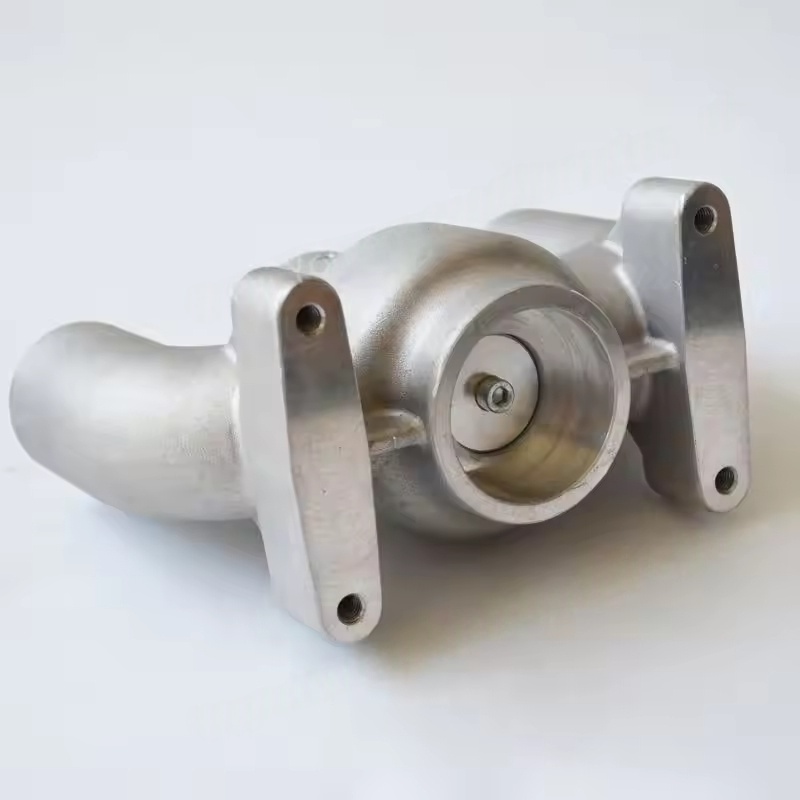

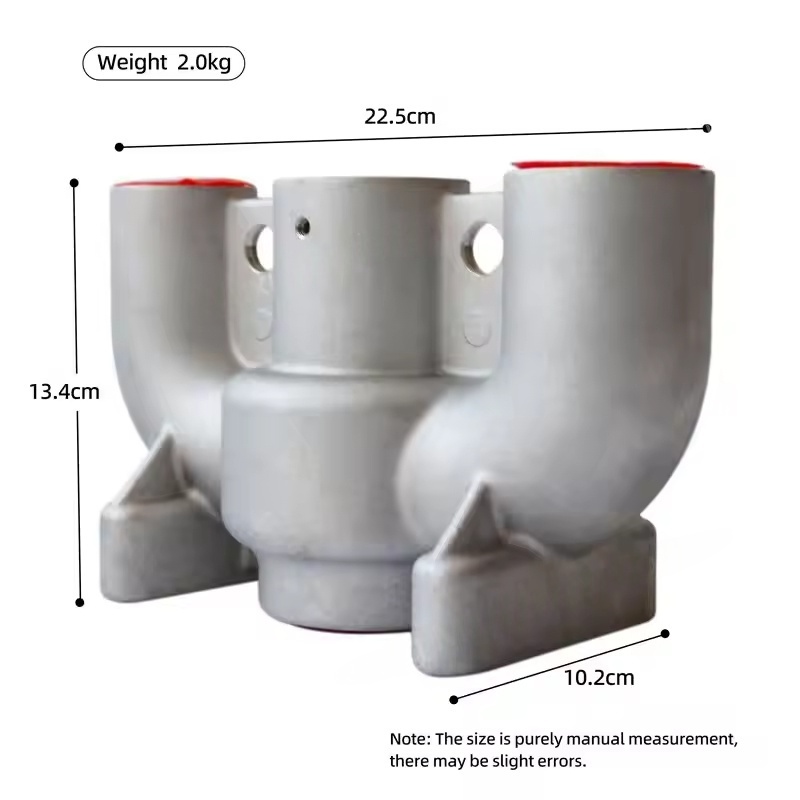

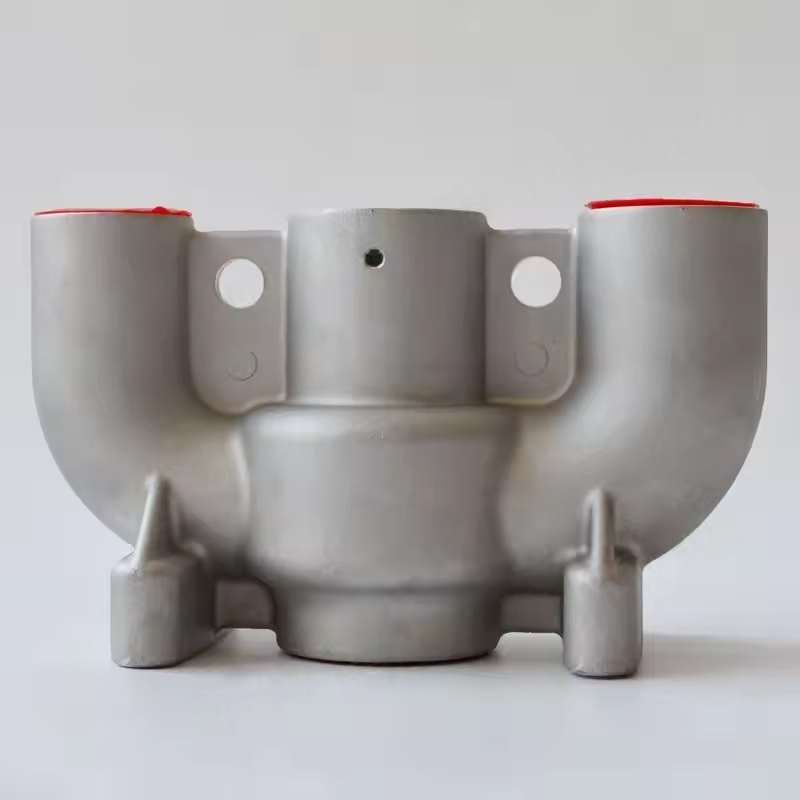

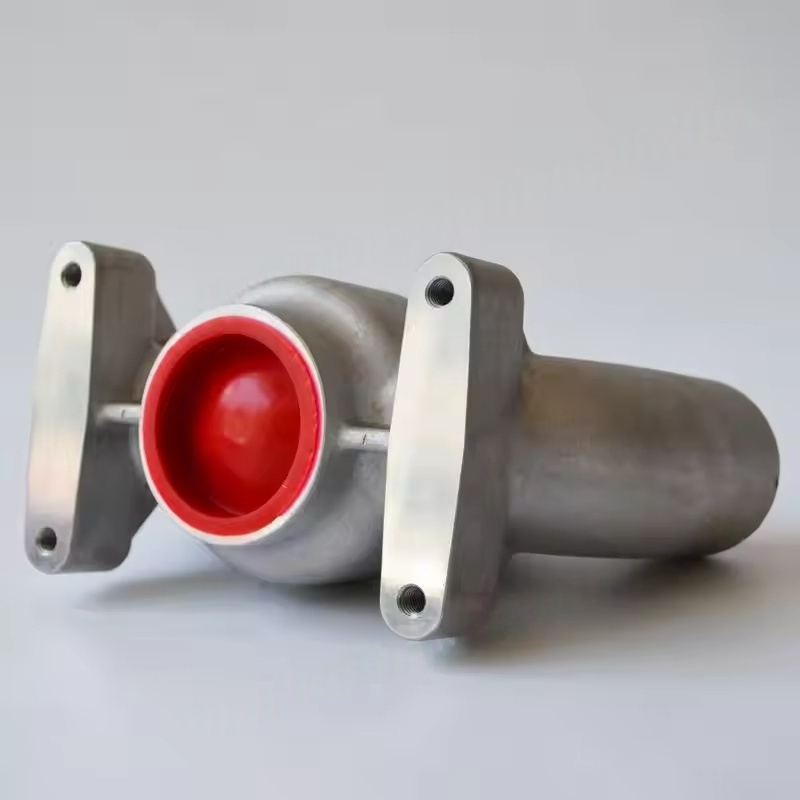

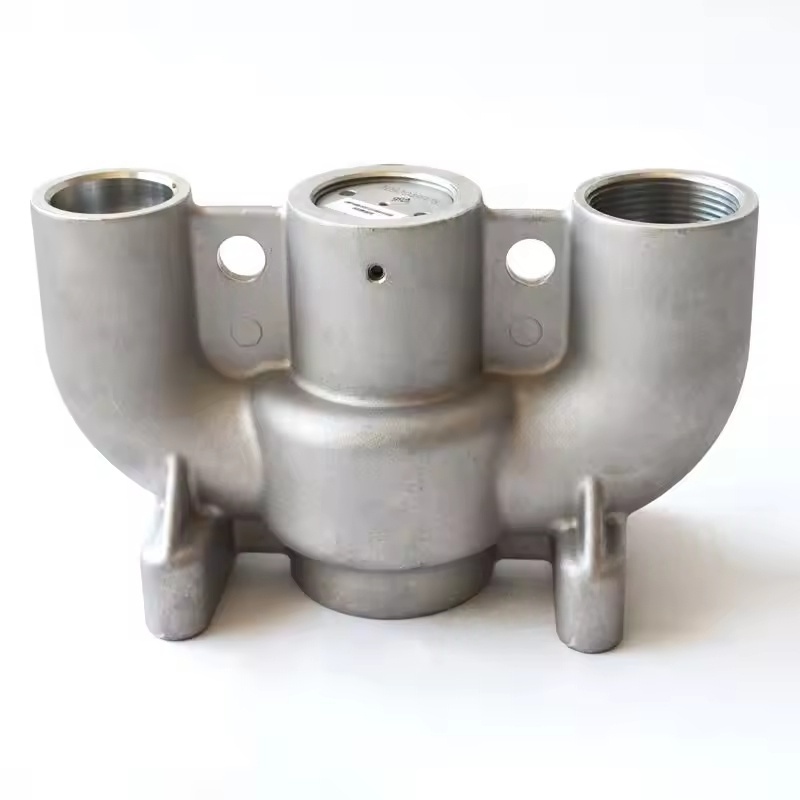

संरचनात्मक रचना: इसमें मुख्य रूप से एक वाल्व बॉडी, वाल्व कोर (पिस्टन प्रकार या डायाफ्राम प्रकार), स्प्रिंग, सीलिंग रिंग, आदि शामिल हैं। वाल्व कोर सिस्टम प्रेशर और स्प्रिंग फोर्स द्वारा नियंत्रित किया जाता है।
कार्य प्रक्रिया: स्टार्टअप की शुरुआत में, सिस्टम का दबाव सेट मान से कम है। स्प्रिंग फोर्स वाल्व कोर को बंद कर देता है; जब दबाव निर्धारित मूल्य तक बढ़ जाता है, तो गैस का दबाव वसंत बल पर काबू पा लेता है, वाल्व कोर खुलता है, और संपीड़ित हवा डाउनस्ट्रीम सिस्टम में प्रवेश करती है; शटडाउन के बाद, सिस्टम प्रेशर गिरता है, स्प्रिंग फोर्स वाल्व कोर को रीसेट करने और बंद करने के लिए धक्का देता है, बैकफ्लो फ़ंक्शन को प्राप्त करता है।
प्रदर्शन विशेषताएँ
सटीक नियंत्रण: मूल कारखाने के सबसे छोटे दबाव वाल्व की दबाव सेटिंग को सटीक उद्घाटन और समापन दबाव सुनिश्चित करने के लिए कड़ाई से कैलिब्रेट किया गया है, जो कंप्रेशर्स के विभिन्न मॉडलों (जैसे जीए, जी श्रृंखला, आदि) की कामकाजी आवश्यकताओं के लिए उपयुक्त है।
टिकाऊ और विश्वसनीय: वाल्व बॉडी उच्च शक्ति वाले कच्चा लोहा या एल्यूमीनियम मिश्र धातु से बना होता है, और आंतरिक सीलिंग घटक तेल प्रतिरोधी और तापमान-प्रतिरोधी सामग्री (जैसे नाइट्राइल रबर) का उपयोग करते हैं, जो लंबे समय तक सेवा के साथ लंबे समय तक संचालन के दौरान उच्च तापमान (आमतौर पर ° 100 ° C) और दबाव के उतार-चढ़ाव को समझने में सक्षम होते हैं।
कम प्रवाह प्रतिरोध डिजाइन: वाल्व कोर और प्रवाह पथ को अनुकूलित किया गया है, खोलने के बाद कम प्रतिरोध के साथ, दबाव हानि को कम करने और कंप्रेसर की निकास दक्षता सुनिश्चित करने के लिए।
