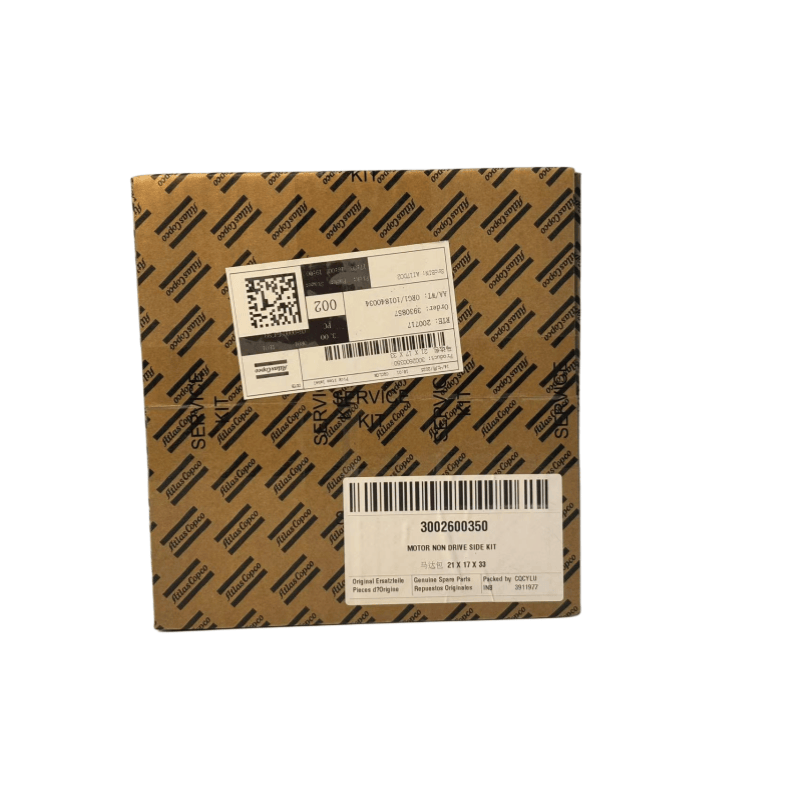

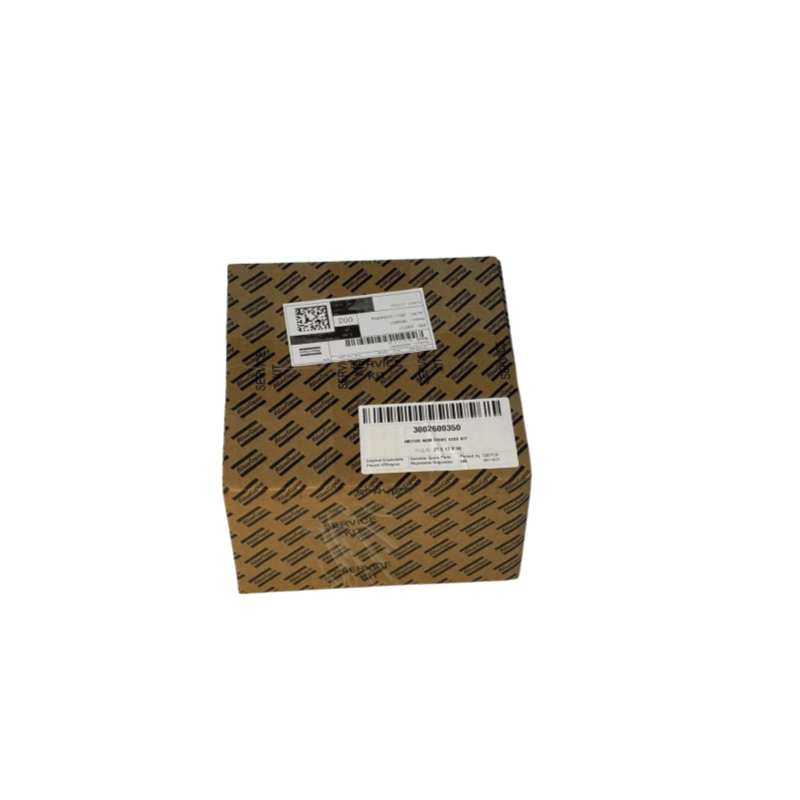

ATLAS COPCO ऑयल-इंजेक्टेड स्क्रू कंप्रेसर के गैर-संचालित साइड मोटर असेंबली के मुख्य घटक और कार्य
अंतिम कवर और असर विधानसभा
गैर-चालित अंत कवर: मोटर स्टेटर फिक्स्ड, बीयरिंगों का समर्थन करता है, धूल, नमी आदि को रोकने के लिए मोटर के इंटीरियर को दर्ज करता है।
बीयरिंग: आमतौर पर गहरी नाली बॉल बेयरिंग या बेलनाकार रोलर बीयरिंग का उपयोग करें, उच्च गति वाले रोटेशन के दौरान समाक्षीयता सुनिश्चित करने के लिए मोटर रोटर के गैर-चालित छोर का समर्थन करें, कंपन और घर्षण को कम करें।
गर्मी अपव्यय संरचना
गैर-चालित साइड एंड कवर पर कुछ मोटर्स को गर्मी अपव्यय पसलियों या प्रशंसक स्थापना पदों के साथ डिज़ाइन किया गया है, जो कि अंतर्निहित प्रशंसक के साथ एक वायु परिसंचरण बनाने के लिए संयुक्त है, जिससे मोटर द्वारा उत्पन्न गर्मी को पर्यावरण के लिए अंतिम कवर के माध्यम से विघटित किया जा सकता है, मोटर ओवरहीटिंग से बचता है।
पता लगाने और संरक्षण तत्व
तापमान संवेदक: गैर-चालित पक्ष घुमावदार या असर क्षेत्र में एम्बेडेड, वास्तविक समय में मोटर तापमान की निगरानी करता है, सुरक्षा को ट्रिगर करता है और जब तापमान सीमा से अधिक हो जाता है तो मशीन को रोकता है।
असर वाइब्रेशन सेंसर: कुछ उच्च-अंत मॉडल में सुसज्जित, गैर-चालित पक्ष असर के कंपन आयाम की निगरानी करता है, असर की पहनने की स्थिति की भविष्यवाणी करता है। जंक्शन बॉक्स
कुछ मोटर्स वायरिंग बॉक्स को गैर-ड्राइव साइड पर रखते हैं, जो बिजली लाइनों को जोड़ने और सर्किट को नियंत्रित करने के लिए सुविधाजनक है और ड्राइव साइड पर होस्ट पाइपिंग और पुली जैसे मुख्य घटकों के साथ हस्तक्षेप से बचता है।
सामान्य दोष और कारण
अत्यधिक असर गर्मी या असामान्य शोर
असर लुब्रिकेटिंग ग्रीस सूख गया है, बिगड़ गया है, या एक अनुचित भरने की राशि है;
बेयरिंग को बहुत कसकर स्थापित किया जाता है, अपर्याप्त निकासी के साथ, या शाफ्ट के साथ फिट के लिए सहिष्णुता को पार कर गया है;
रोटर असंतुलित है और शाफ्ट मुड़ा हुआ है, जिसके परिणामस्वरूप बीयरिंग पर असमान बल होता है।
अंतिम कवर सीलिंग की विफलता
अंतिम कवर सीलिंग रिंग वृद्ध या क्षतिग्रस्त है;
अंतिम कवर बोल्ट ढीले होते हैं, जिससे अंतराल बन जाता है, और धूल और पानी वाष्प मोटर इंटीरियर में प्रवेश करते हैं।
असामान्य तापमान का पता लगाना
तापमान सेंसर की वायरिंग ढीली या डिस्कनेक्ट हो जाती है;
सेंसर जांच घुमावदार के साथ अच्छा संपर्क नहीं करती है, जिससे विकृत पता लगाने के मान होते हैं।
