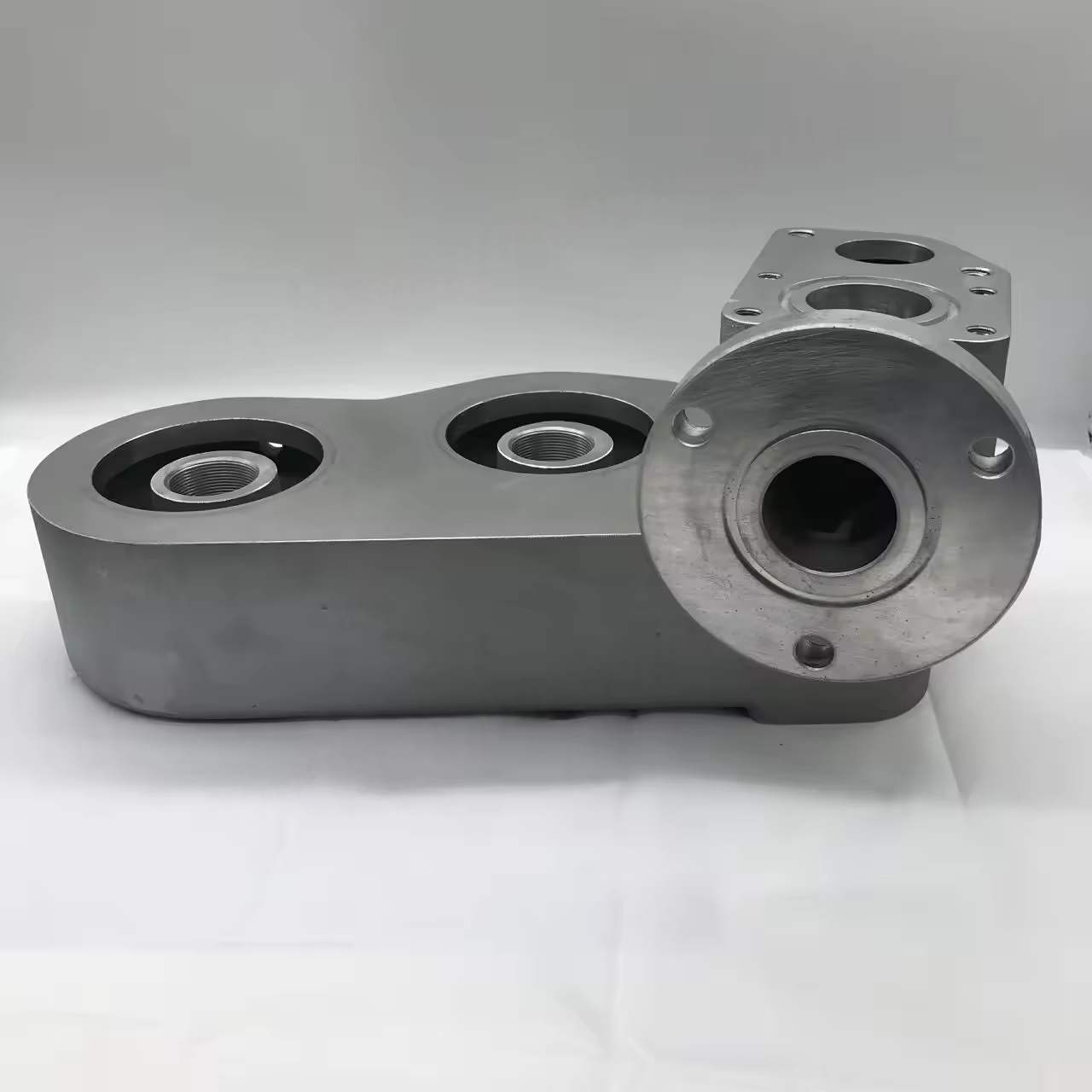

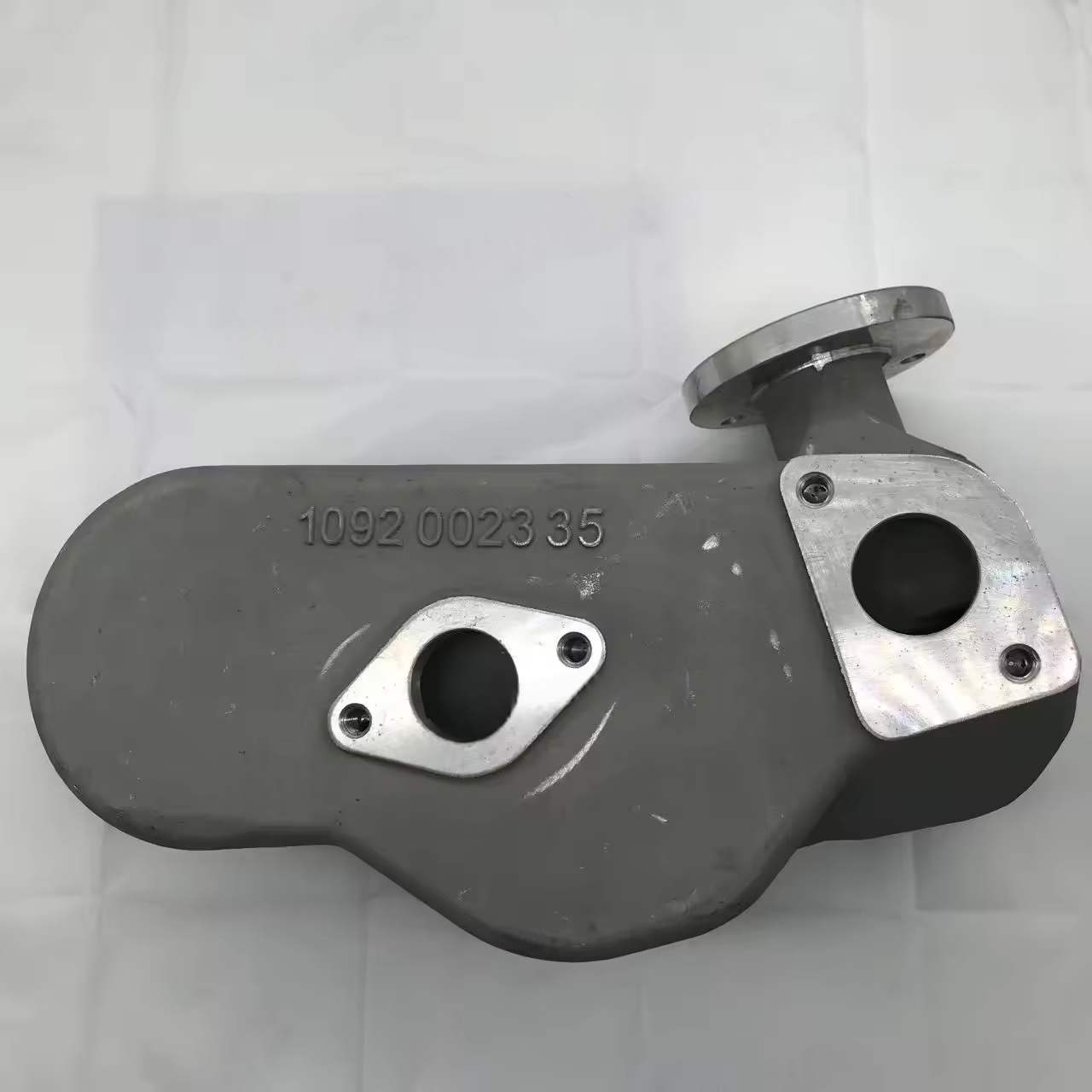

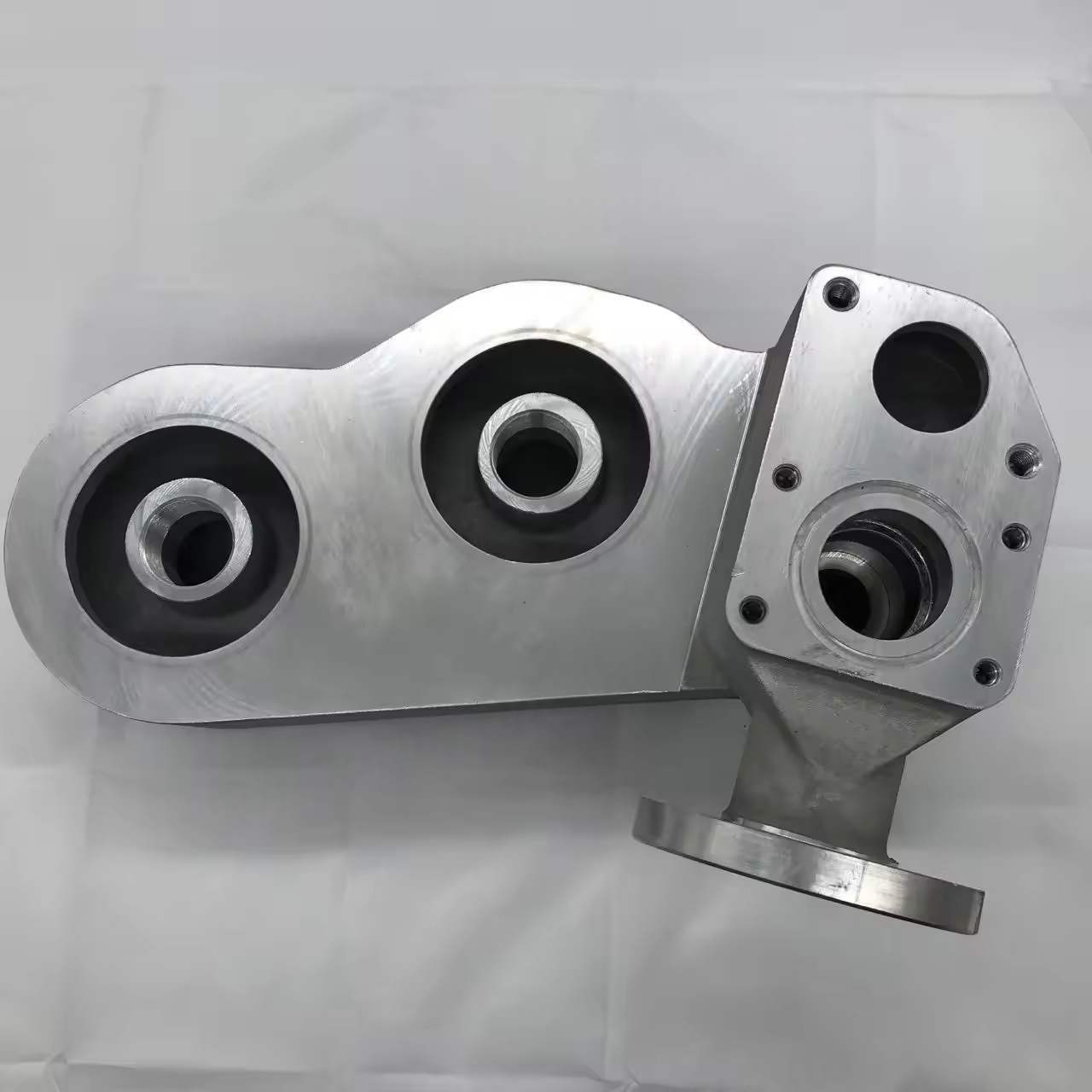

I. एटलस कोपको एयर कंप्रेसर ऑयल फिल्टर हाउसिंग के मुख्य कार्य
संरचनात्मक समर्थन: फ़िल्टर तत्व को तय किया और यह सुनिश्चित करने के लिए एक सील फ़िल्टरिंग कक्ष का गठन किया कि स्नेहन तेल को केवल फ़िल्टर तत्व के माध्यम से फ़िल्टर किया जा सकता है।
दबाव असर: चिकनाई तेल परिसंचरण प्रणाली (आमतौर पर 0.4 - 1.0 एमपीए) के काम के दबाव का सामना कर सकता है, जो अत्यधिक उच्च तेल के दबाव के कारण शेल को क्रैकिंग से रोकता है।
तेल प्रवाह मार्गदर्शन: आंतरिक प्रवाह चैनल डिजाइन के माध्यम से, तेल को समान रूप से फ़िल्टर तत्व में प्रवेश करने के लिए मार्गदर्शन करता है, छोटे सर्किट या असमान प्रवाह से बचता है, और फ़िल्टरिंग दक्षता सुनिश्चित करता है।
सीलिंग प्रोटेक्शन: सील बनाने के लिए एंड कवर या कनेक्टिंग घटकों के साथ संयुक्त, अनफिल्टर्ड ऑयल को लीक या फ़िल्टर्ड तेल को फिर से दूषित होने से रोकना।
Ii। एटलस कोपको एयर कंप्रेसर ऑयल फिल्टर हाउसिंग की सामग्री और निर्माण
सामान्य सामग्री
ज्यादातर कच्चा लोहा (जैसे HT200) या एल्यूमीनियम मिश्र धातु का उपयोग करते हैं: कच्चा लोहा उच्च-दबाव की स्थिति के लिए उपयुक्त उच्च शक्ति और कम लागत है; एल्यूमीनियम मिश्र धातु हल्के होता है और इसमें अच्छी गर्मी अपव्यय होता है, जिसका उपयोग ज्यादातर छोटे और मध्यम आकार के कंप्रेशर्स में किया जाता है।
कुछ उच्च-अंत मॉडल इंजीनियरिंग प्लास्टिक (प्रबलित नायलॉन) का उपयोग करते हैं: मजबूत संक्षारण प्रतिरोध, लेकिन केवल कम दबाव प्रणालियों (। 0.6 एमपीए) पर लागू होता है। विनिर्माण प्रक्रिया
कास्ट आयरन हाउसिंग: यह रेत कास्टिंग या सटीक कास्टिंग द्वारा बनाया जाता है, और सीलिंग सतह की सटीकता सुनिश्चित करने के लिए आंतरिक दीवार को मशीनीकृत किया जाता है।
एल्यूमीनियम मिश्र धातु आवास: यह ज्यादातर डाई कास्टिंग द्वारा बनाया जाता है, और सतह को जंग प्रतिरोध को बढ़ाने के लिए एनोडाइजिंग के साथ इलाज किया जाता है।
प्रमुख भागों (जैसे कि सीलिंग सतह और थ्रेडेड इंटरफेस) को फिट सहिष्णुता सुनिश्चित करने के लिए ठीक से मशीनीकृत किया जाना चाहिए (आमतौर पर यह 7-इट 9 ग्रेड)।
Iii। एटलस कोपको एयर कंप्रेसर ऑयल फिल्टर हाउसिंग स्ट्रक्चर डिज़ाइन के प्रमुख बिंदु
इनलेट और आउटलेट इंटरफेस
वे आमतौर पर थ्रेडेड कनेक्शन (जैसे G1/2, G3/4) या निकला हुआ किनारा कनेक्शन होते हैं, और इंटरफ़ेस दिशा को यूनिट (रेडियल या एक्सियल) के पाइपलाइन लेआउट के अनुसार डिज़ाइन किया गया है, और सीलिंग को प्राप्त करने के लिए एक हस्तक्षेप फिट या ओ-रिंग नाली प्रदान की जाती है।
फ़िल्टर तत्व स्थापना संरचना
आंतरिक स्थिति पिन या स्नैप फास्टनरों का उपयोग फ़िल्टर तत्व की सटीक स्थापना और आवास की सील सतह के साथ इसके संरेखण को सुनिश्चित करने के लिए किया जाता है।
कुछ डिजाइनों में तेल के दबाव के झटके के तहत ढीले होने से रोकने के लिए फ़िल्टर तत्व को संपीड़ित करने के लिए स्प्रिंग्स या रिटेनिंग कवर शामिल हैं।
अभिन्न बाईपास वाल्व
अधिकांश हाउसिंग बाईपास वाल्व इंस्टॉलेशन होल के लिए आरक्षित हैं, और एक स्प्रिंग-टाइप बाईपास वाल्व (ओपनिंग प्रेशर 0.3-0.5 एमपीए) आंतरिक रूप से स्थापित है, जिससे फ़िल्टर एलिमेंट इनलेट और आउटलेट के साथ एक प्रेशर डिफरेंस सेंसिंग चैनल बनता है।
ताकत डिजाइन
आवास की दीवार की मोटाई की गणना काम के दबाव (आमतौर पर 3-8 मिमी) के आधार पर की जाती है, और तनाव एकाग्रता से बचने के लिए कोनों पर गोल कोनों का उपयोग किया जाता है।
उच्च दबाव वाले मॉडल को एक हाइड्रोलिक परीक्षण (काम के दबाव का 1.5 गुना, रिसाव के बिना 30 मिनट के लिए दबाव बनाए रखने) से गुजरना पड़ता है।
Iv। सामान्य समस्याएं और एटलस कोपको एयर कंप्रेसर ऑयल फिल्टर हाउसिंग की रखरखाव
रिसाव
कारण: सीलिंग सरफेस स्क्रैच, ओ-रिंग एजिंग, थ्रेडेड शिथिलता या आवास विरूपण।
उपचार: सीलिंग तत्व को बदलें, सीलिंग सतह को फिर से प्राप्त करें, निर्दिष्ट टोक़ के अनुसार कस लें; यदि आवास विकृत है, तो इसे समग्र रूप से बदलें।
दरारें या टूटना
कारण: ओवरप्रेस ऑपरेशन (जैसे बाईपास वाल्व की विफलता), सामग्री दोष, स्थापना के दौरान असमान बल (जैसे कि पाइपलाइन में जबरन पेंच)।
उपचार: मशीन को तुरंत रोकें और आवास को बदल दें, ओवरप्रेस के कारण की जांच करें (जैसे सिस्टम ब्लॉकेज, सुरक्षा वाल्व विफलता)।
आंतरिक जंग
कारण: स्नेहक प्रतिस्थापन की दीर्घकालिक कमी से अम्लीय पदार्थों द्वारा जंग की ओर जाता है, या आवास के अंदर कोई जंग की रोकथाम उपचार नहीं किया गया था।
उपचार: जंग वाले क्षेत्र को साफ करें, आज्ञाकारी मानक स्नेहक के साथ बदलें; यदि गंभीर रूप से जंग लगे, तो आवास को बदलें।
