उच्च दबाव रोटर संतुलन डायाफ्राम संरचना और एटलस कोपो एयर कंप्रेशर्स का कार्य

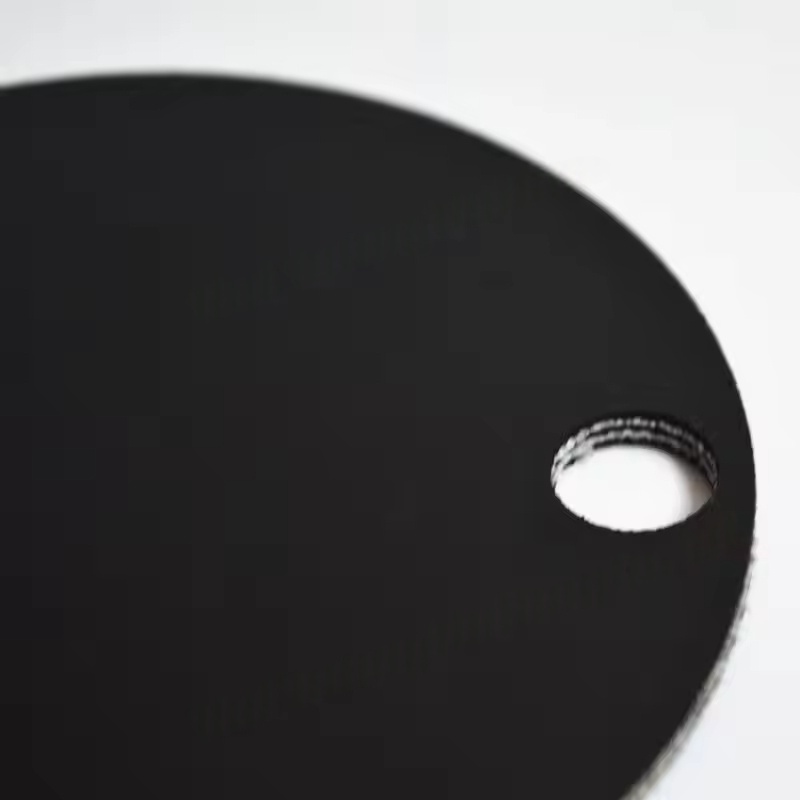

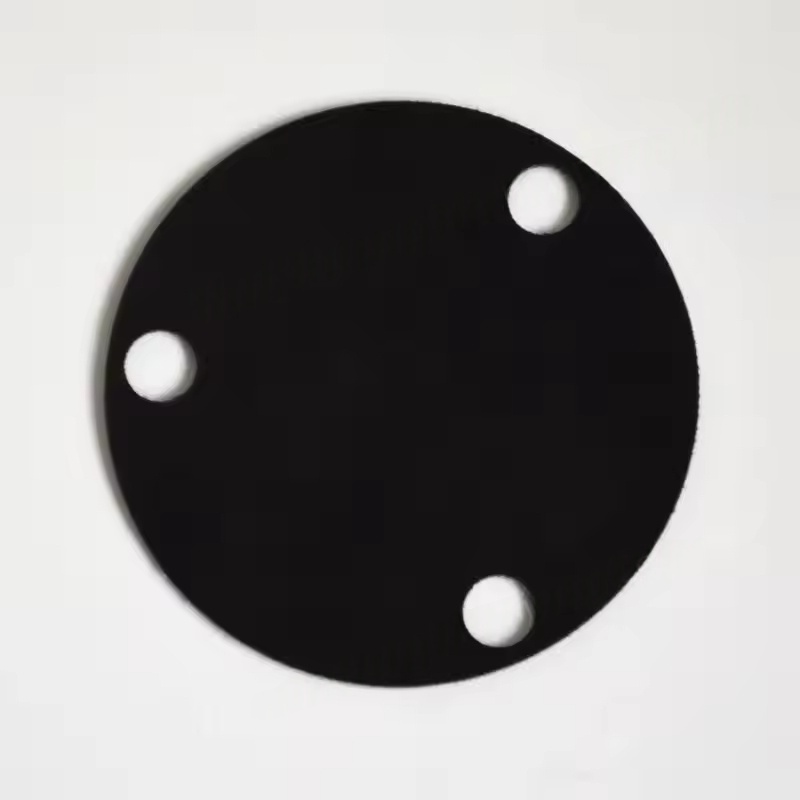

संरचनात्मक विशेषताएं: आमतौर पर, यह एक पतली शीट जैसी धातु डायाफ्राम (ज्यादातर उच्च शक्ति मिश्र धातु स्टील या स्टेनलेस स्टील से बना है), कुछ लोच और क्रूरता के साथ। यह रोटर के अंत में या बैलेंस डिस्क पर विशिष्ट तरीकों (जैसे बोल्ट निर्धारण) के माध्यम से स्थापित किया गया है।
संतुलन सिद्धांत: जब रोटर उच्च गति पर घूमता है, तो डायाफ्राम रोटर के विनिर्माण सहिष्णुता, ऑपरेटिंग पहनने, आदि के कारण होने वाले असंतुलन के लिए अवशोषित या क्षतिपूर्ति कर सकता है, रेडियल कंपन को कम करना और रोटर और आवरण, बीयरिंग, आदि के बीच असामान्य घर्षण से बचने के लिए।
सहायक फ़ंक्शन: कुछ डायाफ्राम में भी सीलिंग फ़ंक्शन होते हैं, उच्च दबाव वाली गैस को रोटर शाफ्ट के अंत के साथ लीक करने से रोकते हैं या संपीड़न वायु कक्ष से चिकनाई तेल को अलग करते हैं।
सामग्री और प्रदर्शन आवश्यकताएँ
सामग्री चयन: इसमें उच्च शक्ति होनी चाहिए (रोटर के उच्च गति वाले रोटेशन के केन्द्रापसारक बल का सामना करने में सक्षम), थकान प्रतिरोध (दीर्घकालिक उच्च-आवृत्ति कंपन के लिए अनुकूल), और तापमान प्रतिरोध (कंप्रेसर के ऑपरेटिंग तापमान के अनुकूल होने में सक्षम, आमतौर पर 100-200 ° C)। सामान्य सामग्री वर्षा-कठोर स्टेनलेस स्टील या मिश्र धातु सामग्री हैं।
सटीक आवश्यकताएं: विनिर्माण परिशुद्धता अत्यधिक उच्च होनी चाहिए, मोटाई और सपाटता के साथ कड़ाई से नियंत्रित (आमतौर पर माइक्रोमीटर में मापा जाता है), संतुलन समायोजन की सटीकता सुनिश्चित करने के लिए और अपर्याप्त सटीकता के कारण रोटर असंतुलन से बचने से बचें।
अनुप्रयोग और रखरखाव
लागू मॉडल: मुख्य रूप से उच्च दबाव वाले रोटर चरणों के लिए उपयोग किया जाता है (जैसे कि एक निकास दबाव के साथ कंप्रेशर्स) 30 बार), जैसे कि ZT श्रृंखला उच्च दबाव वाले स्क्रू मशीन, ZH श्रृंखला तेल-मुक्त उच्च दबाव वाले कंप्रेशर्स, आदि। डायफ्राम के आकार और स्थापना विधि विभिन्न मॉडल के लिए भिन्न होती हैं।
प्रतिस्थापन समय: जब कंप्रेसर अत्यधिक कंपन मान दिखाता है (उपकरणों के निर्दिष्ट कंपन तीव्रता मानक से अधिक), ऑपरेटिंग शोर में असामान्य वृद्धि, या दरारें, विरूपण, या डायाफ्राम को थकान क्षति, इसे समय में बदलना आवश्यक है।
स्थापना सावधानियां: प्रतिस्थापन के दौरान, डायाफ्राम और रोटर के बीच सांद्रता को सुनिश्चित करने के लिए मूल कारखाने के विनिर्देशों के अनुसार कड़ाई से संचालित करना आवश्यक है, और अनुचित स्थापना के कारण नए डायाफ्राम की पूर्ववर्ती विफलता से बचने के लिए निर्दिष्ट टोक़ के अनुसार फिक्सिंग बोल्ट को कड़ा किया जाना चाहिए।
महत्व और चयन
उच्च दबाव रोटर संतुलन डायाफ्राम कंप्रेसर के सुरक्षित संचालन को सुनिश्चित करने के लिए एक प्रमुख घटक है। इसकी विफलता से रोटर कंपन में वृद्धि हो सकती है, जिसके परिणामस्वरूप नुकसान, रोटर जब्ती, और अन्य गंभीर दोष और यहां तक कि उपकरण बंद हो जाते हैं।
एटलस कोपको मूल कारखाने भागों का चयन करना आवश्यक है क्योंकि उनका आकार, सामग्री और परिशुद्धता रोटर के विशिष्ट मॉडल के साथ पूरी तरह से मेल खाती है। गैर-मूल भागों में घटिया प्रदर्शन के कारण संतुलन विफलता या सुरक्षा खतरों का कारण हो सकता है।
