एटलस कॉपको एयर कंप्रेसर तापमान नियंत्रण वाल्व किट
I. किट रचना और मुख्य कार्य

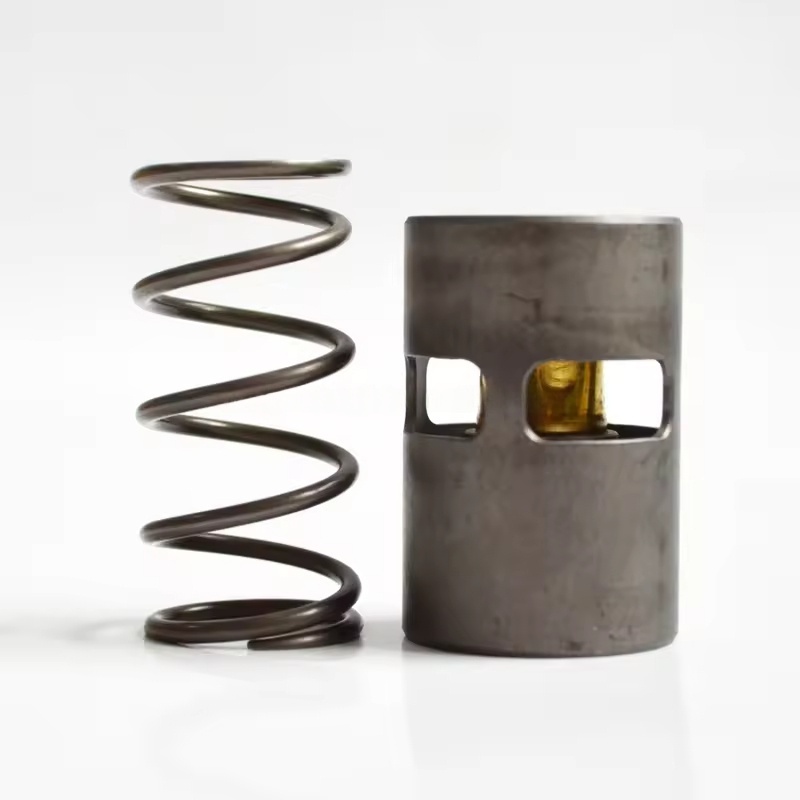

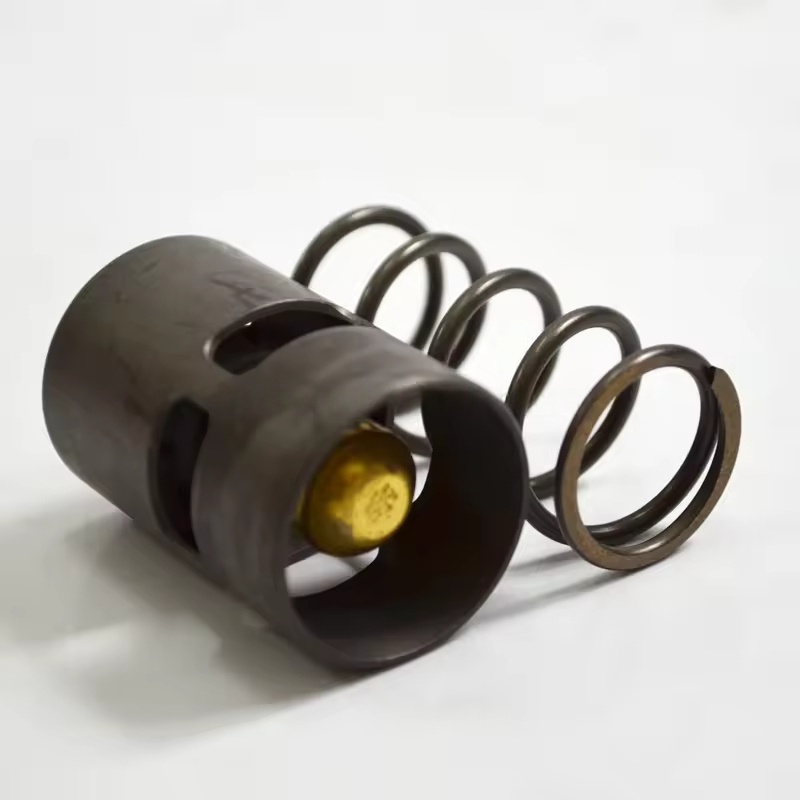

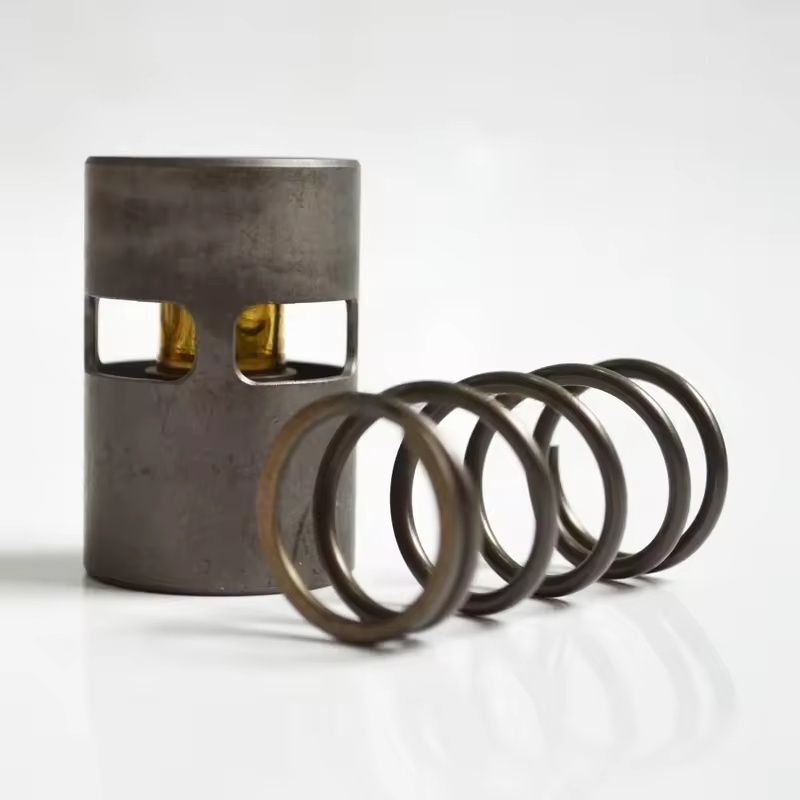

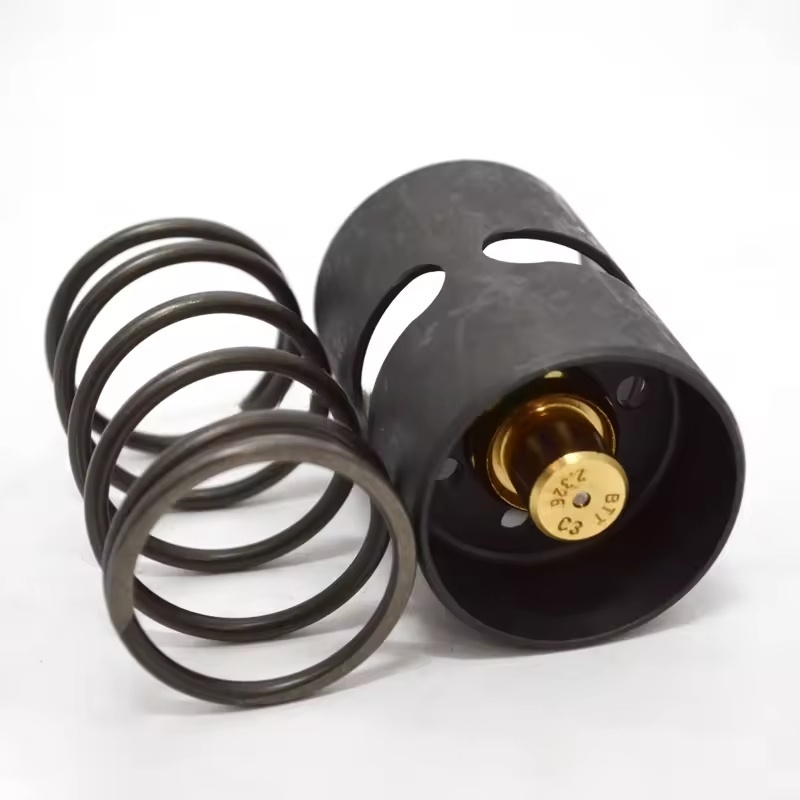

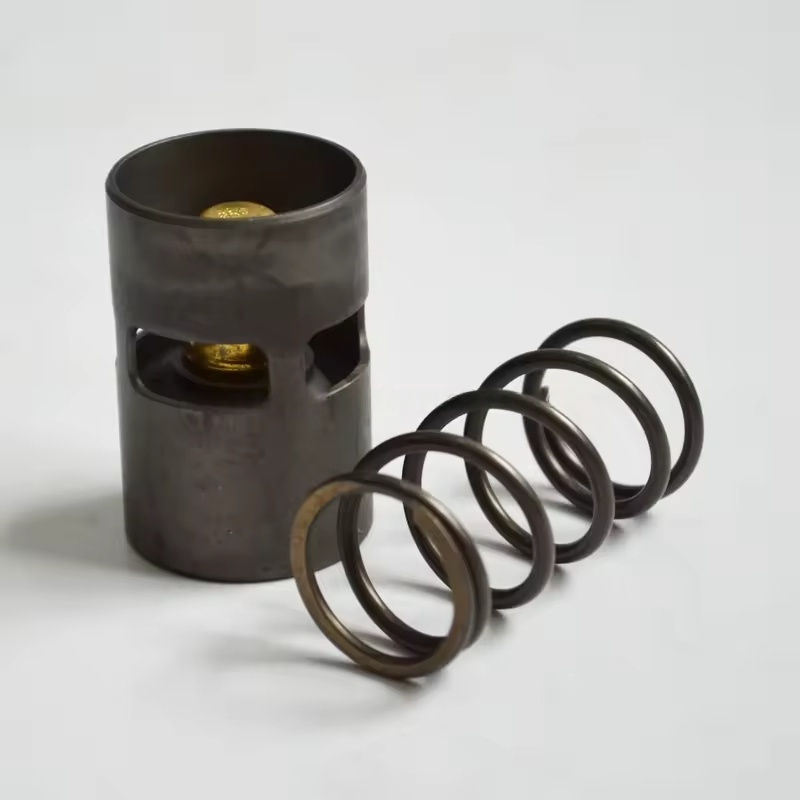

मुख्य घटक: आमतौर पर तापमान नियंत्रण वाल्व शरीर (तापमान संवेदन तत्व युक्त), वाल्व कोर, वसंत, सील (ओ-रिंग, गैसकेट), बाईपास पाइपलाइन जोड़ों, और स्थापना सहायक उपकरण, आदि शामिल हैं।
कार्य सिद्धांत: तापमान संवेदन तत्व (जैसे कि मोम तापमान संवेदन बल्ब) के माध्यम से, यह तेल तापमान में परिवर्तन होता है और स्वचालित रूप से वाल्व कोर खोलने को समायोजित करता है:
जब तेल का तापमान सेट मूल्य से कम होता है, तो वाल्व कोर कूलिंग सर्किट को बंद कर देता है, और चिकनाई का तेल बाईपास से गुजरता है और सीधे मुख्य इकाई में प्रवेश करता है, जल्दी से तेल के तापमान को बढ़ाता है।
जब तेल का तापमान सेट मूल्य तक पहुंचता है, तो वाल्व कोर धीरे -धीरे खुलता है, और चिकनाई का तेल संचलन से पहले ठंडा करने के लिए शीतलन इकाई में प्रवेश करता है, अत्यधिक तेल के तापमान से बचता है जिससे तेल की गुणवत्ता में गिरावट होती है।
Ii। अनुकूलन विशेषताएँ
तेल के प्रवाह, दबाव मापदंडों और स्थापना स्थान के साथ एयर कंप्रेशर्स (जैसे जीए, जेडआर, जेडटी, आदि) की विभिन्न श्रृंखलाओं के लिए अनुकूलित, नियंत्रण तापमान सटीकता और इकाई के साथ मिलान करने के लिए स्थापना स्थान।
सामग्री चयन: तेल-प्रतिरोधी, उच्च तापमान-प्रतिरोधी धातुओं (जैसे पीतल, स्टेनलेस स्टील) और विशेष रबर का उपयोग करता है, जो चिकनाई वाले तेल और तापमान में उतार-चढ़ाव के वातावरण के लंबे समय तक विसर्जन के लिए उपयुक्त है।
Iii। प्रतिस्थापन या रखरखाव के लिए परिदृश्य
नियमित प्रतिस्थापन: वाल्व कोर पहनने, तापमान संवेदन तत्व की उम्र बढ़ने और परिणामस्वरूप नियंत्रण विफलता को रोकने के लिए हर 4000-6000 घंटे या स्नेहक तेल के साथ सिंक्रोनस रूप से बदलने की सिफारिश की जाती है।
दोष अभिव्यक्ति:
तेल का तापमान लगातार कम (80 ℃ से नीचे), संभवतः बाईपास की स्थिति में फंसने वाले वाल्व कोर के कारण, चिकनाई तेल को शीतलन इकाई में प्रवेश करने से रोकता है।
असामान्य रूप से उच्च तेल का तापमान (100 ℃ से अधिक), संभवतः वाल्व कोर के कारण बंद स्थिति या तापमान संवेदन तत्व की विफलता में फंस गया, जिसमें कूलिंग सर्किट नहीं खुलता है।
तेल का रिसाव, ज्यादातर उम्र बढ़ने और सील की क्षति के कारण होता है।
Iv। प्रतिस्थापन और स्थापना के लिए प्रमुख बिंदु
तैयारी:
बंद करें और बिजली की आपूर्ति को डिस्कनेक्ट करें, पाइपलाइन में तेल के दबाव को छोड़ दें, यूनिट को ठंडा होने की प्रतीक्षा करें।
संगत मूल कारखाने किट, रिंच, सीलेंट (यदि आवश्यक हो), और सफाई कपड़े तैयार करें।
प्रतिस्थापन चरण:
तापमान नियंत्रण वाल्व के इनलेट और आउटलेट तेल पाइपलाइनों को हटा दें, अवशिष्ट स्नेहक तेल को इकट्ठा करें।
पुराने वाल्व फिक्सिंग बोल्ट को ढीला करें, पुराने वाल्व को हटा दें, स्थापना सतह पर तेल के दाग और सीलेंट अवशेषों को साफ करें।
जांचें कि क्या नया वाल्व असेंबली बरकरार है, सभी सील को बदलें, मूल कारखाने की दिशा में नए वाल्व को स्थापित करें (इनलेट और आउटलेट तेल दिशा पर ध्यान दें)।
कोई रिसाव सुनिश्चित करने के लिए पाइप जोड़ों को कस लें और बोल्ट को ठीक करें।
डिबगिंग और निरीक्षण:
यूनिट शुरू करें और निरीक्षण करें कि क्या तेल का तापमान सामान्य सीमा (80-95 ℃) के भीतर बदलता है।
जांचें कि क्या वाल्व घटकों और पाइप इंटरफेस पर तेल रिसाव है, नियंत्रण तापमान की संवेदनशील प्रतिक्रिया की पुष्टि करें।
