मुख्य कार्य और काम करने वाले परिदृश्य
दबाव राहत सुरक्षा: जब हवा कंप्रेसर ओवरप्रेसर को बंद कर देता है, अवसाद या अनुभव करता है, तो घटक स्वचालित रूप से सक्रिय हो जाता है और जल्दी से मुख्य इकाई, तेल विभाजक, या पाइपलाइन में अवशिष्ट दबाव को जारी करता है (आमतौर पर 1-2 बार से कम हो जाता है), रखरखाव के दौरान उच्च-दबाव घटकों के संपर्क में आने वाले कर्मियों के जोखिम से बचता है।
सहायक अनलोडिंग: अनलोडिंग प्रक्रिया के दौरान, यह सेवन वाल्व के साथ संयोजन में काम करता है, मुख्य इकाई पर लोड को कम करता है, ऊर्जा की खपत को कम करता है, और मोटर के जीवनकाल को बढ़ाता है।
लागू परिदृश्य: छोटे और मध्यम आकार के स्क्रू एयर कंप्रेशर्स (15 से 160 किलोवाट तक की शक्ति) के लिए उपयुक्त, आमतौर पर एयर स्टोरेज टैंक इनलेट, तेल विभाजक आउटलेट, या मुख्य इकाई के निकास छोर पर पाइपलाइन सिस्टम में पाया जाता है।
घटक रचना और संरचनात्मक विशेषताओं

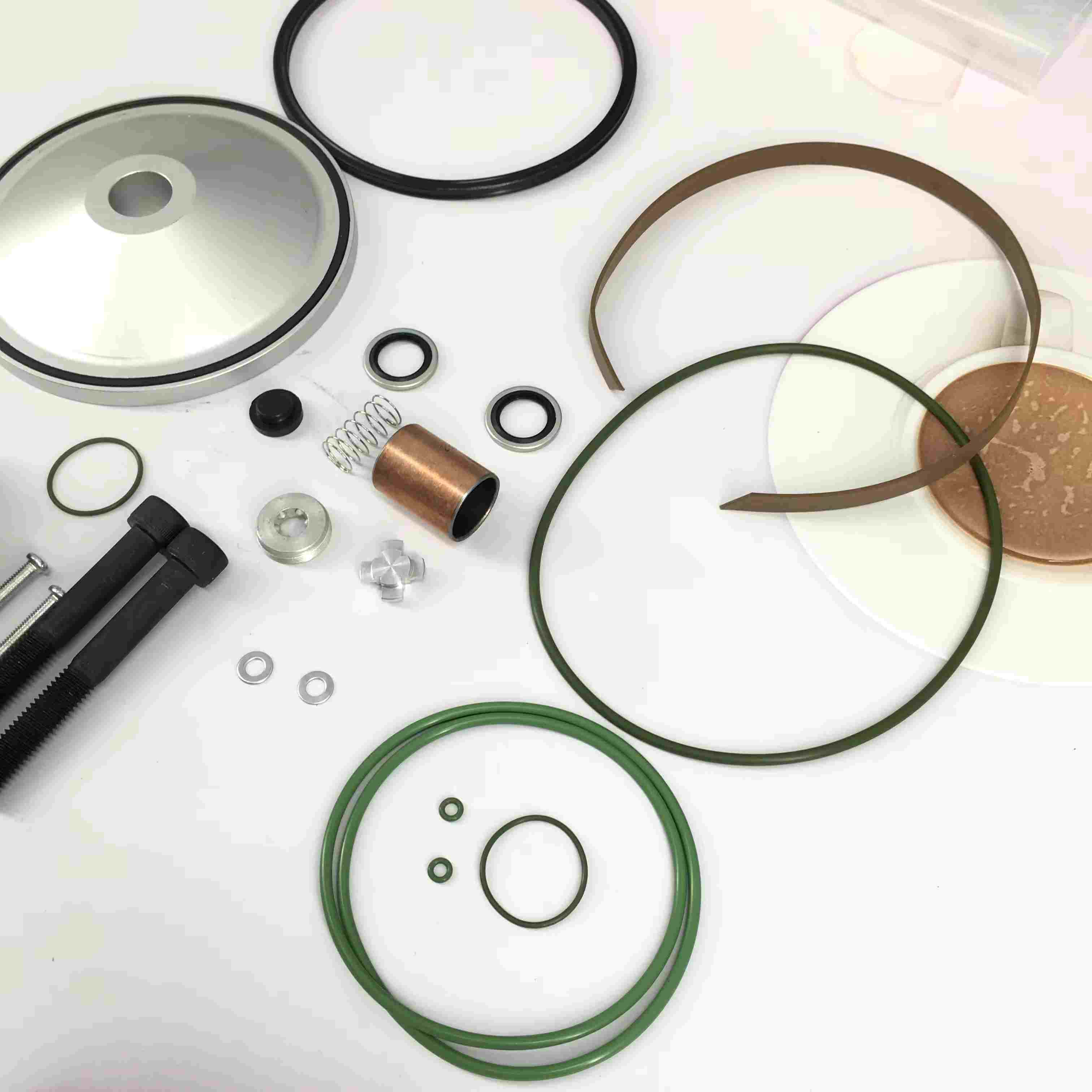

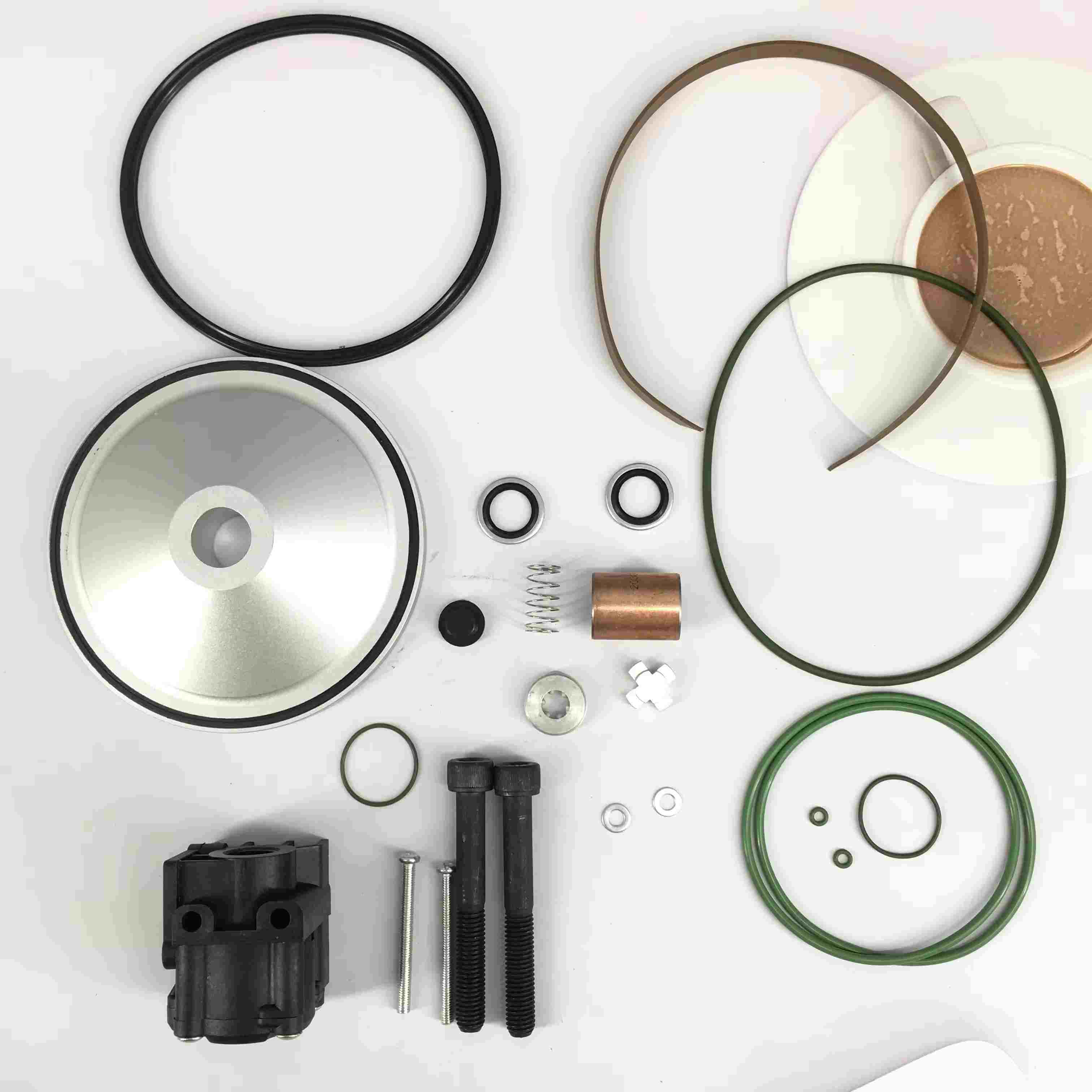

मुख्य घटक: आमतौर पर दबाव राहत वाल्व शरीर, वाल्व कोर (पिस्टन प्रकार या डायाफ्राम प्रकार), रीसेट स्प्रिंग, सील (ओ-रिंग, वाल्व सीट), नियंत्रण इंटरफ़ेस (जैसे इलेक्ट्रोमैग्नेटिक वाल्व इंटरफ़ेस), और स्थापना सहायक उपकरण (बोल्ट, गैसकेट) शामिल हैं। काम के सिद्धांत:
सामान्य संचालन के दौरान, वसंत बल वाल्व कोर को बंद करने का कारण बनता है, सिस्टम के दबाव को बनाए रखता है।
जब एक नियंत्रण सिग्नल (जैसे कि शटडाउन कमांड या प्रेशर सेंसर सिग्नल) प्राप्त होता है, तो इलेक्ट्रोमैग्नेटिक वाल्व या मैकेनिकल मैकेनिज्म कार्य करता है, जिससे वाल्व कोर दबाव को खोलता है और जारी करता है।
दबाव रिलीज पूरा होने के बाद, वाल्व कोर को रीसेट किया जाता है और वसंत की कार्रवाई के तहत बंद कर दिया जाता है।
सामग्री की विशेषताएं:
वाल्व शरीर कच्चा लोहा या एल्यूमीनियम मिश्र धातु (हल्के डिजाइन) से बना है, जो सिस्टम के दबाव (आमतौर पर ≤ 16 बार) और तापमान (℃ 120 ℃) को समझने में सक्षम है।
वाल्व कोर और स्प्रिंग स्टेनलेस स्टील से बने होते हैं, जो जंग के प्रतिरोधी और विश्वसनीय संचालन सुनिश्चित करते हैं।
सीलिंग तत्व तेल प्रतिरोधी रबर (जैसे नाइट्राइल रबर) से बना है, जो कंप्रेसर तेल और उच्च तापमान वाले वातावरण के लिए उपयुक्त है।
संगत घटकों की संगतता विशेषताएं:
मल्टी-ब्रांड संगतता: मानक दबाव राहत वाल्व स्थापना के आधार पर मुख्यधारा के पेंच कंप्रेशर्स (जैसे इंटरफ़ेस थ्रेड्स जी 1/2 "और जी 3/4"), नियंत्रण विधियों (वायवीय या इलेक्ट्रिक) के आधार पर, और सीधे पाइपिंग को संशोधित किए बिना मूल कारखाने के घटकों के साथ प्रतिस्थापित किया जा सकता है।
पैरामीटर मिलान: उद्घाटन दबाव (आमतौर पर 0.5 - 2 बार समायोज्य) और दबाव राहत प्रवाह दर मूल कारखाने के वाल्व के करीब हैं, दबाव राहत की गति और सिस्टम संगतता सुनिश्चित करते हैं, धीमी दबाव राहत से बचते हैं जो शटडाउन देरी या तेजी से दबाव राहत का कारण बनता है जो पाइपलाइन कंपन को ट्रिगर करता है।
अर्थव्यवस्था और व्यावहारिकता: कीमत मूल कारखाने के घटकों की तुलना में कम है, और कुछ ब्रांड सार्वभौमिक मॉडल प्रदान करते हैं, स्पेयर पार्ट्स इन्वेंट्री लागत को कम करते हैं, छोटे मरम्मत उद्यमों या उपकरण उपयोगकर्ताओं के दैनिक रखरखाव के लिए उपयुक्त हैं।
चयन और स्थापना सावधानियां:
पैरामीटर पुष्टि:
एयर कंप्रेसर (जैसे 10 बार, 13 बार मॉडल), इंटरफ़ेस विनिर्देशों (थ्रेड प्रकार और आकार), और नियंत्रण विधि (जैसे 24V इलेक्ट्रोमैग्नेटिक वाल्व नियंत्रण या वायवीय नियंत्रण) के काम के दबाव का मिलान करें।
घटक प्रवाह सुनिश्चित करने के लिए दबाव राहत पाइपलाइन के व्यास की पुष्टि करें सिस्टम दबाव राहत आवश्यकताओं को पूरा करता है (अपर्याप्त प्रवाह के कारण लंबे दबाव राहत समय से बचने के लिए)।
स्थापना विनिर्देश:
वाल्व बॉडी पर तीर संकेत के अनुसार स्थापित करें, दबाव रिलीज की सही दिशा सुनिश्चित करें।
पाइप इंटरफ़ेस को साफ करें, सीलिंग सतह का निरीक्षण करें, और नए सीलिंग तत्व को बदलें (पुराने गैसकेट के कारण रिसाव से बचने के लिए)।
कंट्रोल सर्किट (जैसे कि इलेक्ट्रोमैग्नेटिक वाल्व वायरिंग) को यह सुनिश्चित करने के लिए सही ढंग से जुड़ा होना चाहिए कि सिग्नल सामान्य रूप से दबाव राहत कार्रवाई को ट्रिगर करता है।
डिबगिंग और परीक्षण:
स्थापना के बाद, मैन्युअल रूप से दबाव राहत फ़ंक्शन को ट्रिगर करने के लिए यह जांचने के लिए कि क्या उद्घाटन चिकना है, सील विश्वसनीय है (कोई निरंतर रिसाव नहीं)।
दबाव राहत समय का परीक्षण करें (आमतौर पर 3 - 10 सेकंड, सिस्टम वॉल्यूम के अनुसार समायोजित), यह सुनिश्चित करना कि यह उपकरण की सुरक्षा आवश्यकताओं को पूरा करता है।
