एटलस कॉपको एयर कंप्रेशर्स के पानी और तेल पाइप की सामग्री और विशेषताएं:
ठंडा पानी के पाइप:
ज्यादातर कॉपर ट्यूब, सीमलेस स्टील ट्यूब या फूड-ग्रेड पीवीसी ट्यूब का उपयोग करते हैं। कुछ बड़े पैमाने पर इकाइयां स्टेनलेस स्टील ट्यूब (304 सामग्री) का उपयोग करती हैं। उनके पास जंग प्रतिरोध (पानी की गुणवत्ता के लिए उपयुक्त) और अच्छी थर्मल चालकता है।
दबाव प्रतिरोध शीतलन प्रणाली (आमतौर पर 1-3 बार) के दबाव से मेल खाता है। दीवार की मोटाई को पाइप व्यास और दबाव के अनुसार बनाया गया है ताकि पानी के दबाव में उतार -चढ़ाव के कारण टूटना को रोकने के लिए दबाव हो सके।
तेल पाइप:

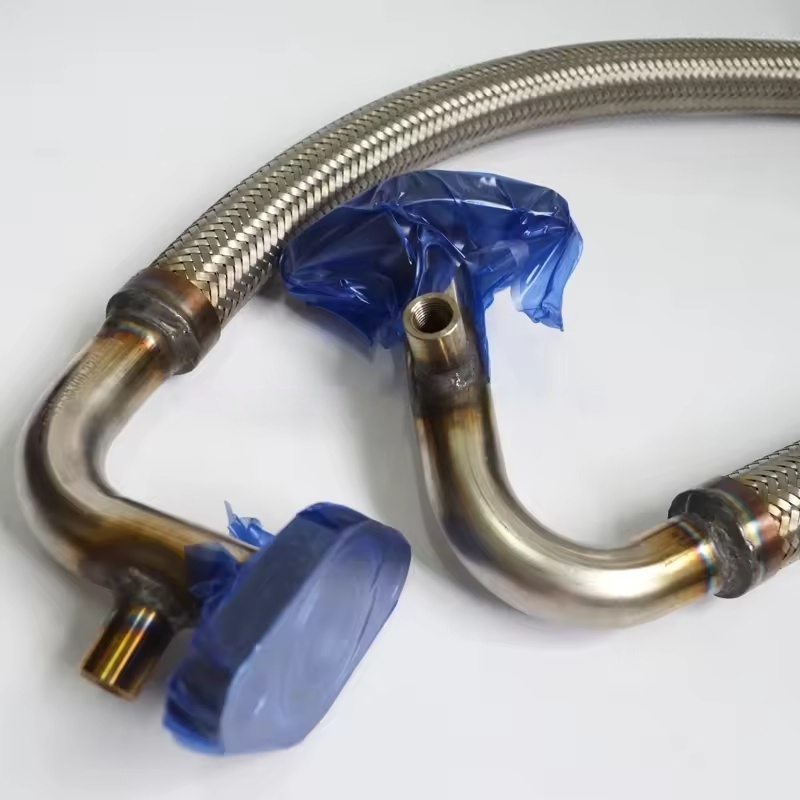

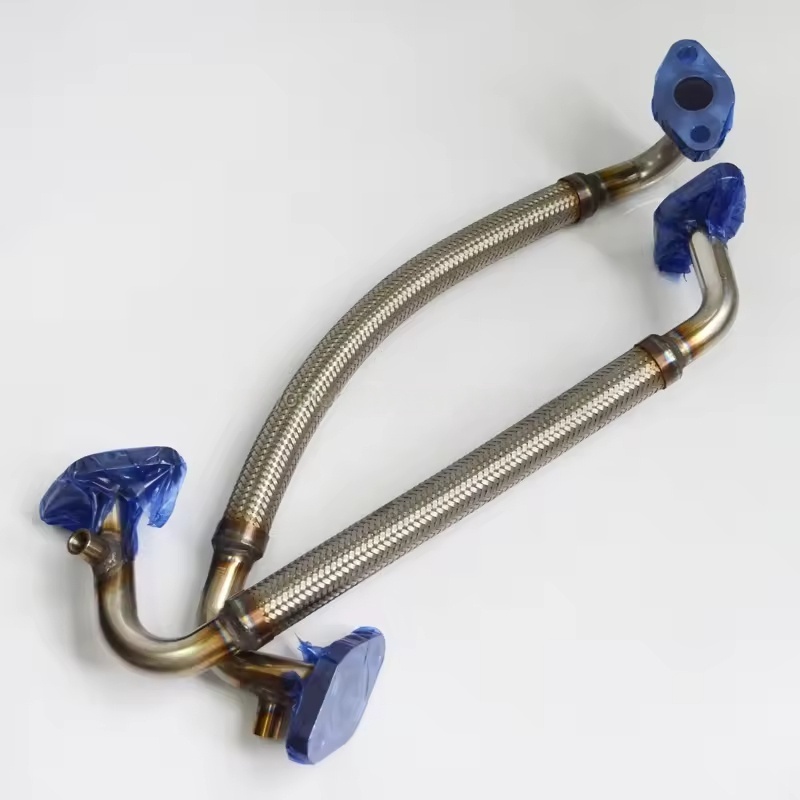

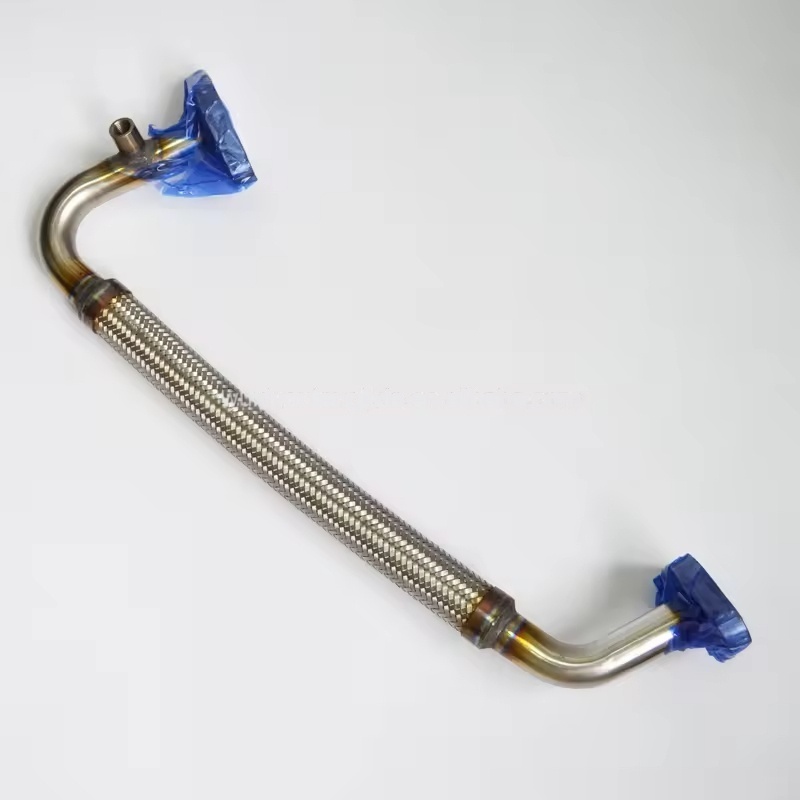

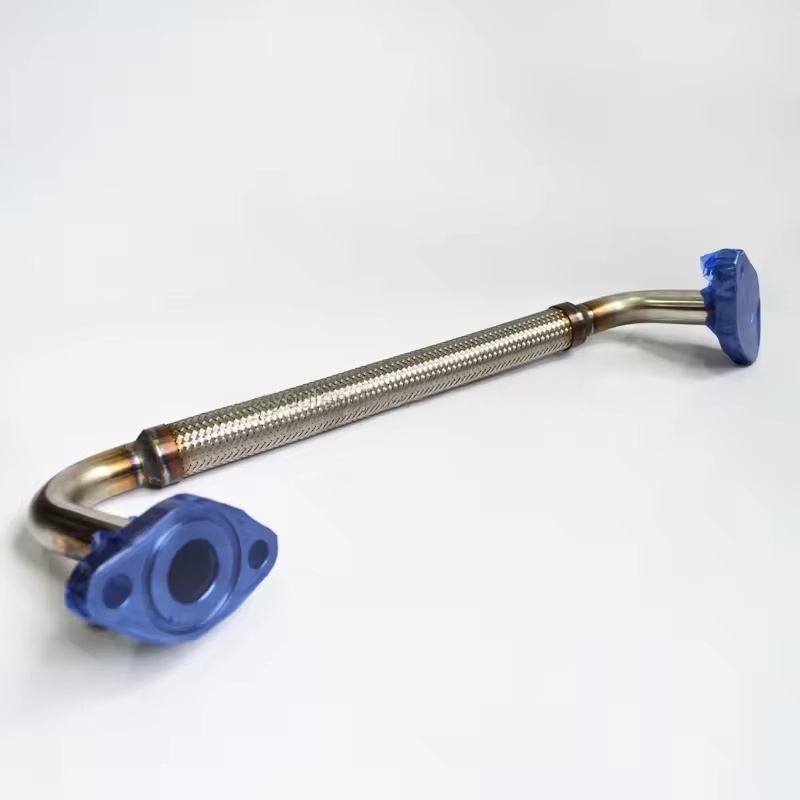

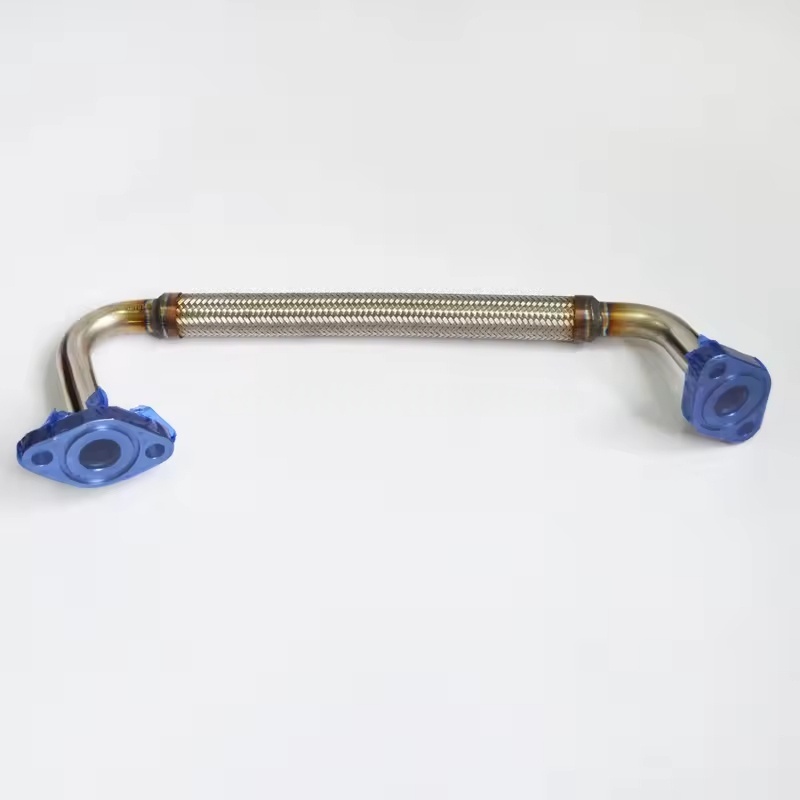

मुख्य रूप से सीमलेस स्टील ट्यूब (कार्बन स्टील या स्टेनलेस स्टील), उच्च दबाव वाले रबर ट्यूब (बुने हुए परत सुदृढीकरण के साथ) या नायलॉन ट्यूब का उपयोग करें। उन्हें चिकनाई वाले तेल और एक निश्चित तापमान (80-120 ℃) में दीर्घकालिक विसर्जन का सामना करने की आवश्यकता है।
चिकनाई तेल पाइपलाइन का दबाव प्रतिरोध दबाव आवश्यकताओं (आमतौर पर 2-10 बार, विभिन्न मॉडल और स्थानों के लिए विशिष्ट) को पूरा करता है। रबर ट्यूबों को तेल प्रतिरोध (आमतौर पर एनबीआर या एफकेएम सामग्री आंतरिक परत के रूप में) की आवश्यकता होती है।
विनिर्देश और संगतता
पाइप व्यास: प्रवाह आवश्यकताओं के अनुसार डिज़ाइन किया गया। शीतलन पानी के पाइप का व्यास आमतौर पर DN10-DN50 (जैसे φ12 मिमी, φ16 मिमी,, 25 मिमी, आदि) होता है, जबकि तेल पाइप का व्यास छोटा होता है (जैसे φ6 मिमी, φ8 मिमी, φ10 मिमी, आदि)। विशिष्ट आकार मॉडल (जैसे जीए श्रृंखला, जी श्रृंखला, जेडटी श्रृंखला) और स्थान (जैसे कि मुख्य इकाई का तेल इनलेट, तेल कूलर के इनलेट और आउटलेट) द्वारा निर्धारित किया जाता है।

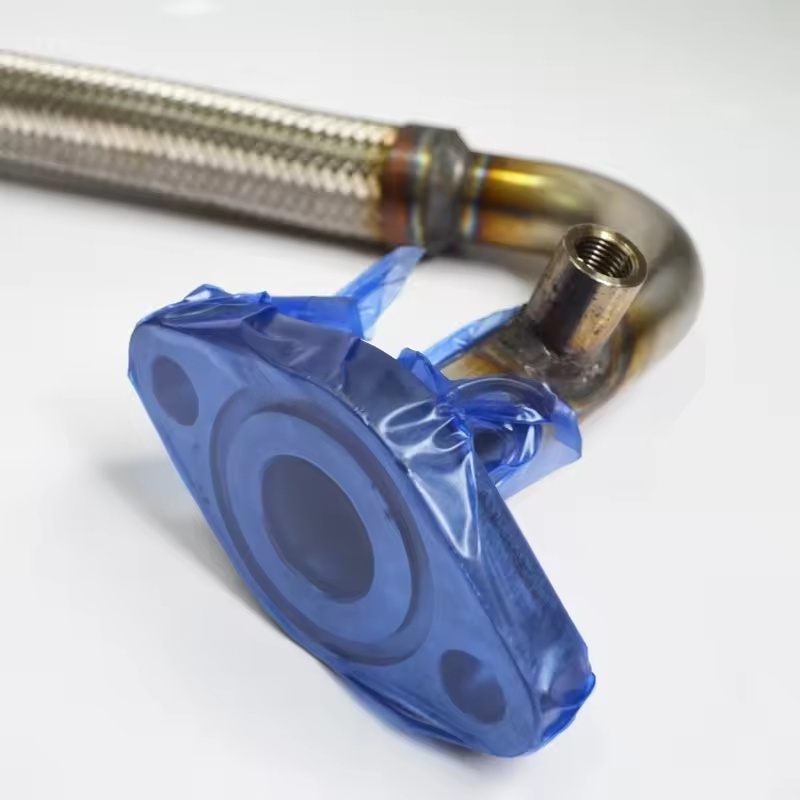

कनेक्शन विधि: आमतौर पर उपयोग किए जाने वाले कनेक्शन (एनपीटी या जी थ्रेड्स), निकला हुआ किनारा कनेक्शन (बड़े पाइप व्यास के लिए), या त्वरित कनेक्टर्स (रबर ट्यूब/नायलॉन ट्यूबों के लिए) होते हैं। कुछ पाइप मार्गों को पाइप क्लैंप द्वारा तय किया जाता है ताकि इंटरफ़ेस के कंपन-प्रेरित शिथिलता को कम किया जा सके।
आवेदन स्थान:
ठंडा पानी के पाइप: मुख्य रूप से पानी के कूलर (इनलेट और आउटलेट), पानी के पंप, तापमान नियंत्रण वाल्व, कूलिंग टावरों के कनेक्शन पाइप, आदि में वितरित, गर्मी के विघटन की आवश्यकता वाले घटकों को शीतलन माध्यम को परिवहन के लिए जिम्मेदार (जैसे तेल विभाजक, सिलेंडर निकाय, आदि)।
तेल पाइप: तेल टैंक, तेल फिल्टर, तेल कूलर, मुख्य इकाई के तेल इनलेट, तेल दबाव विनियमन वाल्व, आदि के बीच जुड़ा हुआ है, जो एक तेल परिसंचरण पथ का निर्माण करता है।
रखरखाव और प्रतिस्थापन सावधानियां:
नियमित निरीक्षण: नियमित रूप से जंग, पहनने और रिसाव के लिए जांच करें (विशेष रूप से इंटरफ़ेस भागों में)। रबर ट्यूबों को उम्र बढ़ने, क्रैकिंग और उभड़ा के लिए जांच करने की आवश्यकता है। समय पर पाई जाने वाली किसी भी समस्या को बदलें।
प्रतिस्थापन आवश्यकताएँ:
प्रतिस्थापित करते समय, प्रवाह और दबाव मिलान सुनिश्चित करने के लिए मूल (पाइप व्यास, सामग्री, दबाव प्रतिरोध स्तर) के समान विनिर्देश के पाइप का उपयोग करें।
धातु के पाइप को काटने के बाद, सिस्टम में प्रवेश करने वाली अशुद्धियों से बचने के लिए बूर को साफ करें; टुकड़ी को रोकने के लिए रबर ट्यूब जोड़ों को मजबूती से बंद करने की आवश्यकता है।
पाइप लेआउट को अत्यधिक झुकने या तनाव से बचना चाहिए, और पाइप क्लैंप की रिक्ति कंपन और पहनने के लिए उचित होना चाहिए।
मूल कारखाने भागों के लाभ: आकार की सटीकता, मूल कारखाने के पानी और तेल पाइप के भौतिक प्रदर्शन को पूरी तरह से यूनिट डिजाइन के साथ मिलान किया जाता है, विशेष रूप से उच्च दबाव और उच्च तापमान वाले क्षेत्रों में, दीर्घकालिक परिचालन विश्वसनीयता सुनिश्चित करते हैं और रिसाव जोखिमों को कम करते हैं।
