एटलस कॉपको एयर कंप्रेशर्स के लिए विनियमन वाल्व के मुख्य प्रकार और कार्य
दाब नियंत्रक
फ़ंक्शन: डाउनस्ट्रीम उपकरण द्वारा आवश्यक स्थिर दबाव के लिए वायु कंप्रेसर द्वारा उच्च दबाव वाले संपीड़ित हवा के उत्पादन को कम करें, और सेवन दबाव में उतार-चढ़ाव होने पर आउटपुट दबाव को स्थिर बनाए रखें।
आवेदन स्थान: आमतौर पर भंडारण टैंक के आउटलेट पर या पोस्ट-ट्रीटमेंट उपकरण जैसे ड्रायर और फिल्टर से पहले डाउनस्ट्रीम वायवीय उपकरणों को ओवरप्रेस क्षति से बचाने के लिए स्थापित किया जाता है।
विशेषताएं: एक दबाव सेटिंग घुंडी से लैस, आउटपुट दबाव को आवश्यकताओं के अनुसार समायोजित करने की अनुमति देता है, और दबाव स्थिरता बनाए रखने के लिए अंतर्निहित अतिप्रवाह या दबाव में कमी संरचनाओं के साथ।

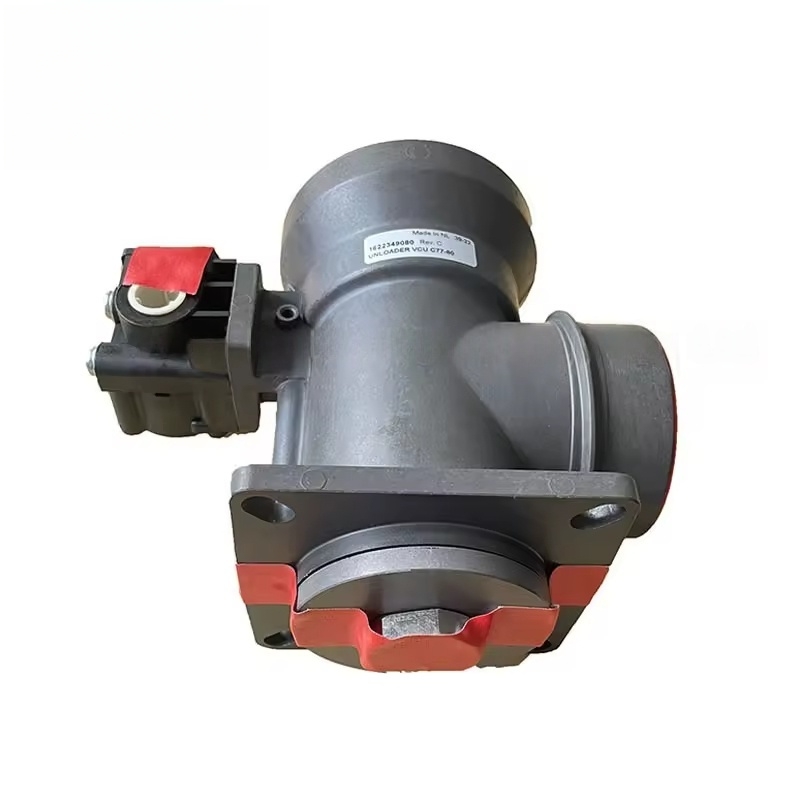

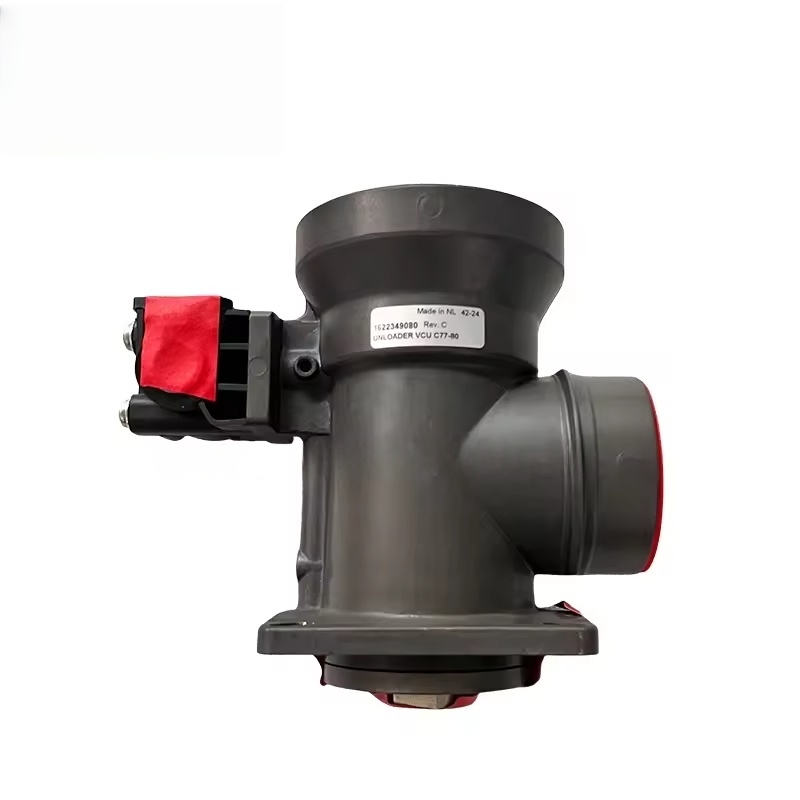

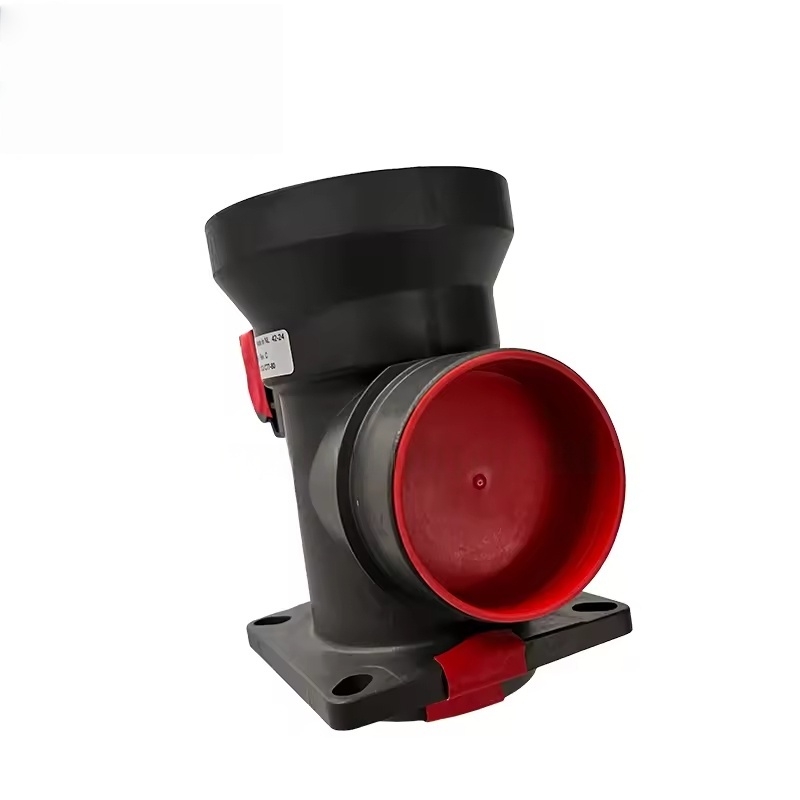

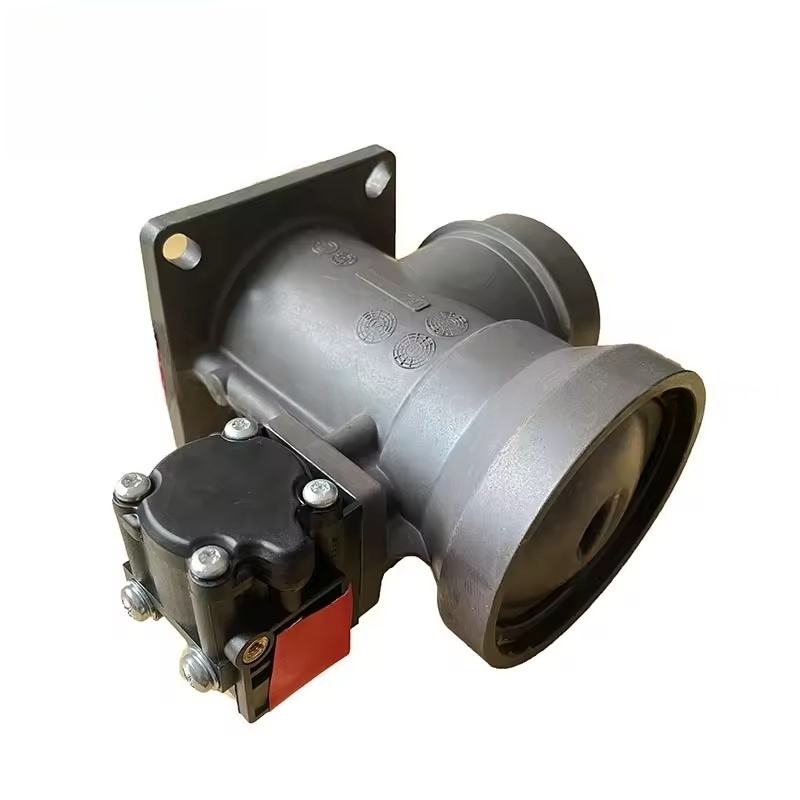

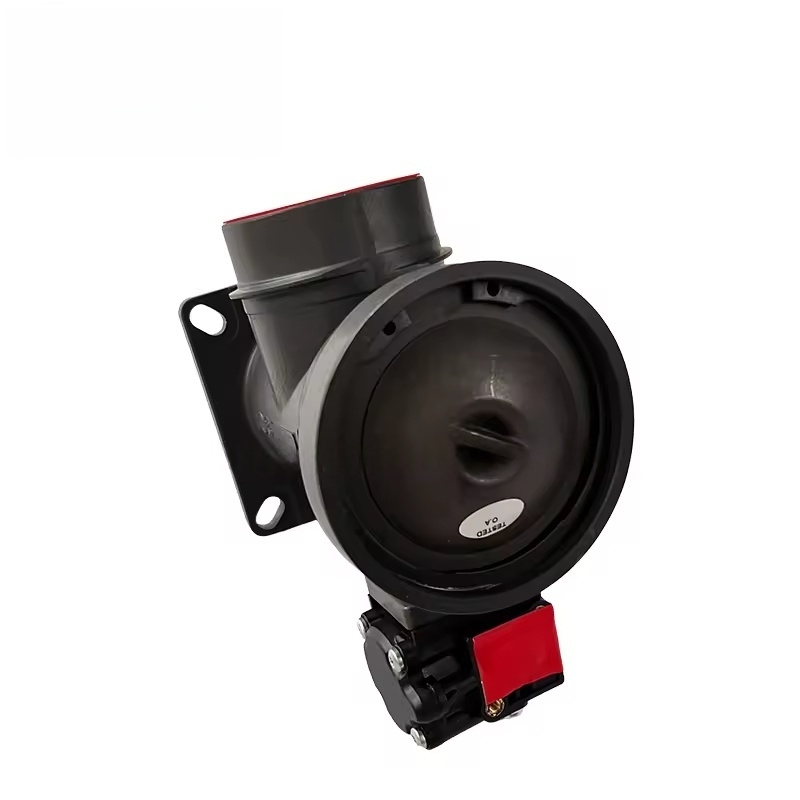

इंटेक वाल्व
फ़ंक्शन: एयर कंप्रेसर की मुख्य इकाई में प्रवेश करने वाली हवा की मात्रा को नियंत्रित करें, निकास मात्रा को विनियमित करने के लिए मुख्य घटक होने के नाते, और यूनिट के लोडिंग/अनलोडिंग या आवृत्ति रूपांतरण विनियमन को प्राप्त करने के लिए नियंत्रण प्रणाली के साथ सहयोग करें।
एप्लिकेशन स्थान: एयर फ़िल्टर और मुख्य इकाई के सेवन पोर्ट के बीच स्थापित, आमतौर पर स्क्रू-टाइप एयर कंप्रेशर्स में पाया जाता है।
काम के सिद्धांत:
लोडिंग: वाल्व पूरी तरह से खुला है, जिससे हवा की अधिकतम मात्रा संपीड़न के लिए मुख्य इकाई में प्रवेश करने की अनुमति मिलती है।
अनलोडिंग: वाल्व बंद है (या आंशिक रूप से बंद), सेवन की मात्रा को कम करना (यहां तक कि सेवन को रोकना), ऊर्जा की खपत को कम करना।
चर आवृत्ति मॉडल में: वीएसडी प्रणाली के साथ जुड़ा हुआ, गैस की खपत से मेल खाने के लिए शुरुआती डिग्री को लगातार समायोजित किया जाता है।
न्यूनतम दबाव वाल्व
फ़ंक्शन: सुनिश्चित करें कि न्यूनतम दबाव (आमतौर पर 4-5 बार) को तेल-गैस विभाजक में बनाए रखा जाता है ताकि चिकनाई वाले तेल के चिकनी संचलन को सुनिश्चित किया जा सके (दबाव अंतर से मुख्य इकाई में धकेल दिया गया), और शटडाउन के दौरान संपीड़ित हवा के रिवर्स प्रवाह को रोकें।
एप्लिकेशन स्थान: तेल-गैस विभाजक के आउटलेट और मुख्य निकास पाइपलाइन के बीच स्थापित, स्क्रू-टाइप एयर कंप्रेशर्स के लिए एक आवश्यक सुरक्षा घटक।
थर्मोस्टेटिक वाल्व
फ़ंक्शन: तेल का तापमान इष्टतम रेंज (आमतौर पर 80-95 ℃) के भीतर बना रहे, यह सुनिश्चित करने के लिए चिकनाई तेल के शीतलन पथ को विनियमित करें, कम तापमान पर चिकनाई वाले तेल के पायसीकरण या उच्च तापमान पर तेल के बिगड़ने से बचें।
कार्य सिद्धांत: कम तापमान के दौरान, बाईपास कूलर का उपयोग किया जाता है, जिससे गर्म तेल सीधे मुख्य इकाई में प्रवेश करने की अनुमति देता है; जैसे ही तापमान बढ़ता है, यह धीरे -धीरे गर्म तेल को ठंडा करने के लिए कूलर में मार्गदर्शन करने के लिए खुलता है। तकनीकी सुविधाओं
उच्च-सटीक नियंत्रण: सटीक वाल्व कोर, डायाफ्राम या पिस्टन का उपयोग करते हुए, नियंत्रण सटीकता उच्च है (दबाव नियंत्रण विचलन आमतौर पर ± ± 0.2 बार) है।
तापमान और दबाव प्रतिरोध: उच्च तापमान के लिए उपयुक्त (80 ~ 120 ℃) और उच्च दबाव (16 बार या उससे अधिक तक) एयर कंप्रेसर सिस्टम के वातावरण। सामग्री ज्यादातर कच्चा लोहा, एल्यूमीनियम मिश्र धातु या स्टेनलेस स्टील है।
त्वरित प्रतिक्रिया: जब Elektronikon® जैसे नियंत्रण प्रणालियों के साथ जुड़ा हुआ है, तो यह दबाव परिवर्तन (मिलीसेकंड स्तर पर), सिस्टम स्थिरता को सुनिश्चित करने के लिए जल्दी से जवाब दे सकता है।
कम रिसाव डिजाइन: लीकेज बंद अवस्था में बहुत छोटा होता है, ऊर्जा अपशिष्ट को कम करता है, विशेष रूप से अनलोडेड स्थिति में निष्क्रिय ऊर्जा की खपत को कम करता है।
सामान्य दोष और रखरखाव
दोष अभिव्यक्ति:
दबाव विनियमन विफलता (आउटपुट दबाव बहुत अधिक है / बहुत कम है या बहुत उतार -चढ़ाव करता है)।
वाल्व जैमिंग (सामान्य रूप से खोलने / बंद करने में असमर्थ, जिसके परिणामस्वरूप कठिनाइयों या अपूर्ण अनलोडिंग को लोड किया जाता है)।
गंभीर रिसाव (वाल्व शरीर या सीलिंग सतह को नुकसान, दबाव ड्रॉप या असामान्य शोर के रूप में प्रकट होता है)।
तापमान नियंत्रण वाल्व की विफलता असामान्य तेल के तापमान (बहुत अधिक या बहुत कम) के लिए अग्रणी है।
सामान्य कारणों में:
वाल्व कोर या वाल्व सीट के पहनें या स्केलिंग (संपीड़ित हवा में अशुद्धियों के कारण या तेल जमा का संचय)।
सील की उम्र बढ़ने या क्षति (ओ-रिंग्स, डायाफ्राम)।
वसंत की थकान (दबाव सेट मान में बहाव)।
असामान्य नियंत्रण प्रणाली संकेत (जैसे कि इलेक्ट्रोमैग्नेटिक वाल्व विफलता वाल्व ऑपरेशन को प्रभावित करती है)।
