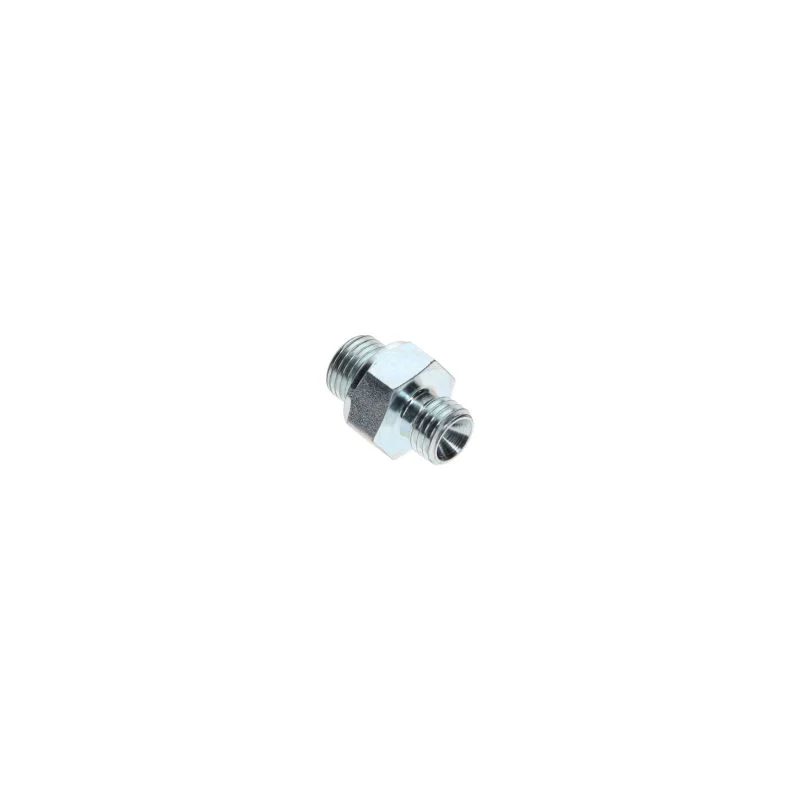

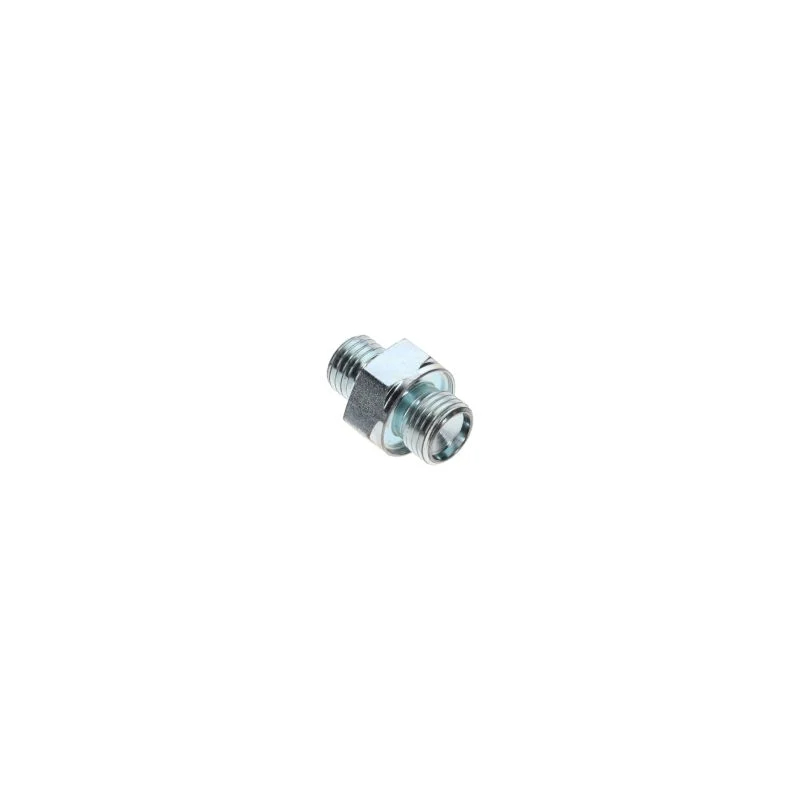

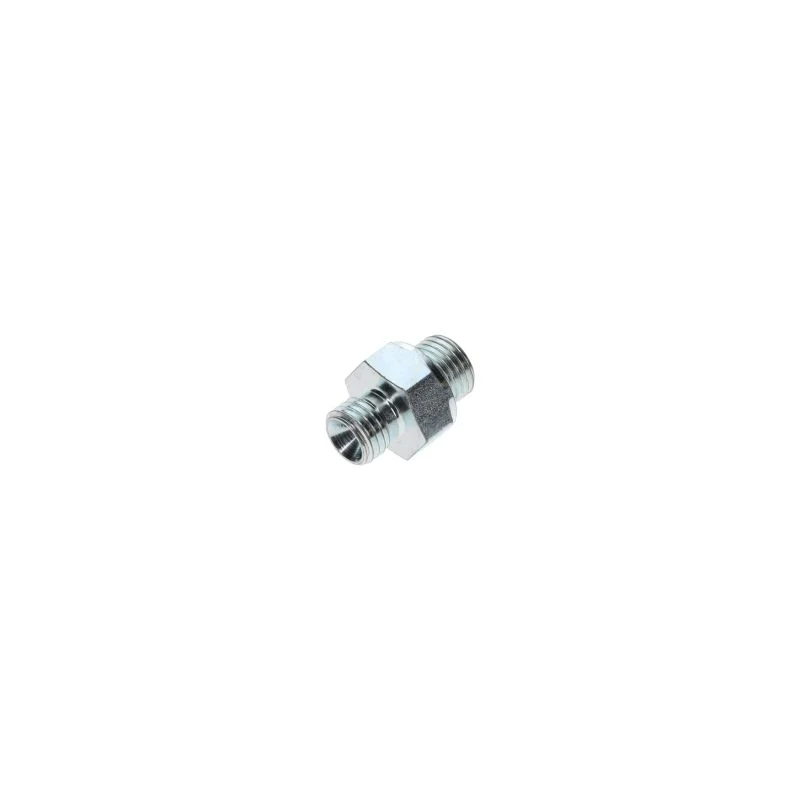

एटलस कोपको फास्टनर
I. मूल पैरामीटर अर्थ
M12: इंगित करता है कि बोल्ट का नाममात्र व्यास 12 मिमी है (धागे का प्रमुख व्यास, जो बाहरी धागे का अधिकतम व्यास है)।
1.5: इंगित करता है कि पिच 1.5 मिमी है (दो आसन्न धागे के बीच अक्षीय दूरी), जो एक ठीक-ठीक प्रकार का प्रकार है (M12 की प्रमुख पिच 1.75 मिमी है)।
फाइन-थ्रेड विशेषताओं: मोटे थ्रेड्स की तुलना में, M12 × 1.5 में अधिक थ्रेड दांत और बेहतर सेल्फ-लॉकिंग प्रदर्शन होता है, जो एंटी-लोसिंग, सीलिंग की आवश्यकता वाले परिदृश्यों के लिए उपयुक्त है, या जहां स्थान सीमित होता है (जैसे कि एयर कंप्रेशर्स में उच्च दबाव वाले घटकों का कनेक्शन कंपन के कारण कम होने के कारण)।
Ii। सामान्य सामग्री और शक्ति ग्रेड
एयर कंप्रेसर बोल्ट को कंपन, तापमान में परिवर्तन (सामान्य तापमान से 150 ℃ से ऊपर), और एक निश्चित प्रीलोड का सामना करना पड़ता है। सामग्री और शक्ति का चयन महत्वपूर्ण है:
सामग्री:
सामान्य स्थिति: कम कार्बन स्टील (जैसे Q235), मध्यम-कार्बन स्टील (जैसे 45 स्टील), गैर-जंग और कम-कंपन क्षेत्रों के लिए उपयुक्त है।
गंभीर स्थिति (उच्च तापमान, आर्द्रता, तेल धुंध): मिश्र धातु स्टील (जैसे 40CR, 35CRMO), उच्च शक्ति, थकान प्रतिरोध; स्टेनलेस स्टील (जैसे 304, 316), संक्षारण-प्रतिरोधी, तेल मुक्त एयर कंप्रेशर्स या फूड-ग्रेड एयर कंप्रेशर्स के लिए उपयुक्त।
शक्ति ग्रेड:
उदाहरण अंकन: 8.8 ग्रेड, 10.9 ग्रेड (बोल्ट हेड में आमतौर पर एक अंकन होता है)।
अर्थ: दशमलव बिंदु × 100 से पहले की संख्या तन्य शक्ति (एमपीए) है, दशमलव बिंदु × 10 के बाद की संख्या उपज अनुपात (उपज शक्ति / तन्यता ताकत) है।
8.8 ग्रेड: तन्यता ताकत 800MPA, उपज शक्ति 640MPA, मध्यम भार के लिए उपयुक्त (जैसे कि एयर कंप्रेसर आवास का कनेक्शन)।
10.9 ग्रेड: तन्यता ताकत 1000MPA, उपज शक्ति 900MPA, उच्च भार के लिए उपयुक्त (जैसे कि उच्च दबाव की स्थिति में सिलेंडर सिर और सिलेंडर शरीर का कनेक्शन)।
Iii। सिर प्रकार और एंटी-लोसनिंग विधि
हेड प्रकार: स्थापना स्थान और उपकरण संगतता के आधार पर चयन करें:
हेक्सागोन हेड (सबसे आम): बाहरी हेक्सागोन हेड (जीबी/टी 5782 फुल थ्रेड, जीबी/टी 5783 आंशिक धागा), एक रिंच के साथ कसने के लिए उपयुक्त, व्यापक रूप से उपयोग किया जाता है।
आंतरिक हेक्सागोन हेड: हेड एक आंतरिक हेक्सागोनल छेद है, जो संकीर्ण स्थान (जैसे हवा कंप्रेसर के आंतरिक पाइपलाइन निर्धारण) वाले क्षेत्रों के लिए उपयुक्त है, जिसमें अधिक कसने वाले टोक़ के साथ।
एंटी-लॉसिंग उपाय: एयर कंप्रेसर ऑपरेशन के दौरान, कंपन बड़ा होता है, अतिरिक्त एंटी-लोसिंग की आवश्यकता होती है:
स्प्रिंग वॉशर: प्रीलोड उत्पन्न करने के लिए लोचदार विरूपण पर भरोसा करना, शिथिलता को रोकना (आमतौर पर सरल परिस्थितियों में उपयोग किया जाता है)।
एंटी-लोसिंग नट: नायलॉन रिंग (नायलॉन लॉकिंग नट) या मेटल इंसर्ट के साथ, घर्षण बल के माध्यम से ढीला करने से रोकने के लिए, उच्च-आवृत्ति कंपन स्थितियों के लिए उपयुक्त।
थ्रेड चिपकने वाला: थ्रेड सतह पर अवायवीय गोंद (जैसे कि लोकेटिट 243) लागू करें, इलाज के बाद, चिपकने वाला बल, वियोज्य और विश्वसनीय एंटी-लोसिंग बनाता है।
