मूल कार्य और अनुप्रयोग
सीलिंग फ़ंक्शन: इस किट में विभिन्न सीलिंग घटक शामिल होते हैं, जो कि इंस्ट्रूमेंट ब्लॉक और पाइप, सेंसर, प्रेशर गेज, आदि के बीच कनेक्शन बिंदुओं पर स्थिर या गतिशील सीलिंग के लिए उपयोग किए जाते हैं, ताकि संपीड़ित हवा, चिकनाई तेल, या नियंत्रण गैस के रिसाव को रोकने के लिए।
संगत घटक: यह मुख्य रूप से एयर कंप्रेसर के इंस्ट्रूमेंट कंट्रोल मॉड्यूल (इंस्ट्रूमेंट ब्लॉक) पर स्थापित किया गया है। यह मॉड्यूल आमतौर पर प्रेशर सेंसर इंटरफेस, प्रेशर गेज इंटरफेस, कंट्रोल पाइप जोड़ों आदि को एकीकृत करता है, और उपकरण दबाव निगरानी और नियंत्रण सिग्नल ट्रांसमिशन के लिए एक महत्वपूर्ण नोड है।
लागू मॉडल: 2901353200 एटलस कॉपको का मूल कारखाना भाग संख्या है। यह आमतौर पर जीए सीरीज़ स्क्रू एयर कंप्रेशर्स (जैसे कुछ मध्यम आकार के और बड़े जीए मॉडल) और संबंधित संपीड़ित वायु प्रणाली उपकरणों में पाया जाता है। उपकरण मॉडल और उत्पादन बैच के आधार पर विशिष्ट संगतता की पुष्टि की जानी चाहिए।
किट रचना और सामग्री

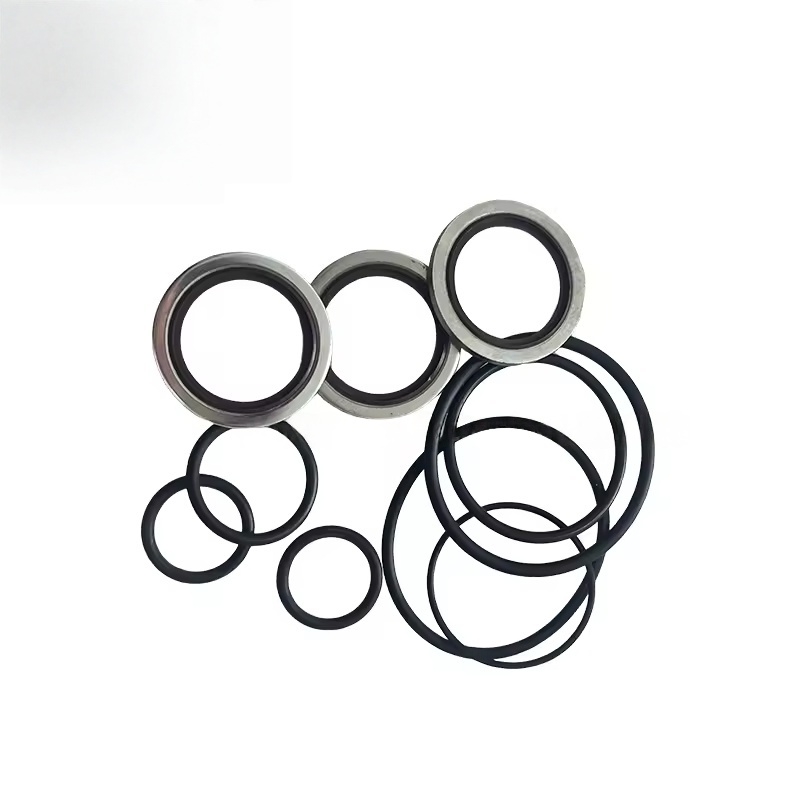

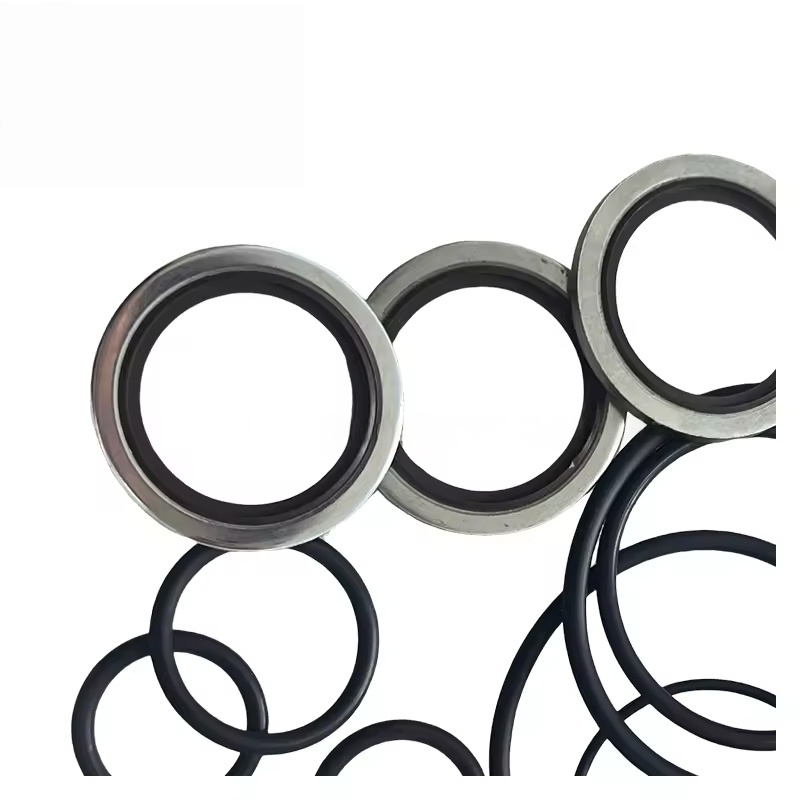

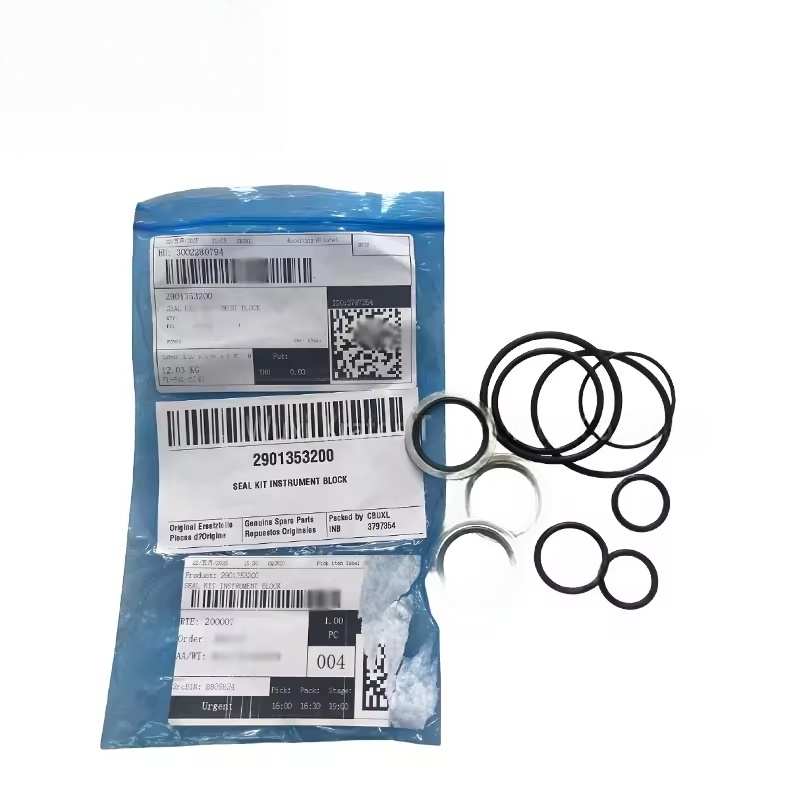

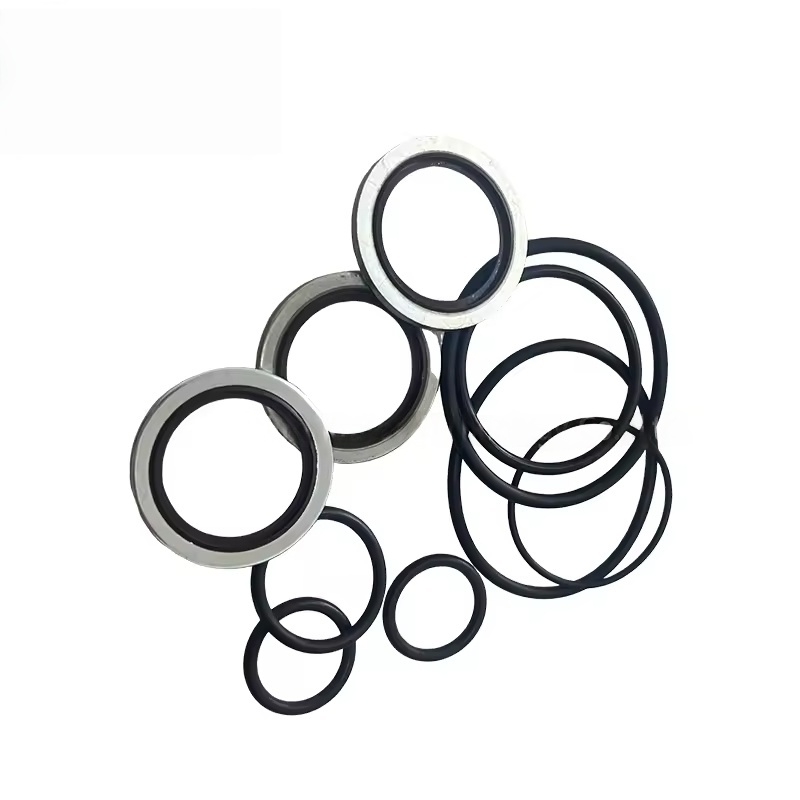

मुख्य घटक: आमतौर पर ओ-रिंग्स, सीलिंग गास्केट, फ्लैट वाशर, डस्ट कवर आदि के विभिन्न विनिर्देश शामिल हैं। विशिष्ट मात्रा और आकार इंस्ट्रूमेंट ब्लॉक के संरचनात्मक डिजाइन पर निर्भर करते हैं।
सामग्री की विशेषताएं:
सीलिंग घटक ज्यादातर तेल-प्रतिरोधी और तापमान-प्रतिरोधी रबर (जैसे नाइट्राइल रबर एनबीआर या फ्लोरोरुबर एफकेएम) का उपयोग करते हैं, जो कि चिकनाई वाले तेल, संपीड़ित वायु मीडिया और 80-120 के काम करने के लिए उपयुक्त हैं।
कुछ धातु वाशर उच्च शक्ति और संक्षारण प्रतिरोध सुनिश्चित करने के लिए पीतल या स्टेनलेस स्टील से बने होते हैं।
सटीक आवश्यकताएँ: सीलिंग घटकों में उच्च आयामी सटीकता होती है, और इंस्ट्रूमेंट ब्लॉक इंटरफ़ेस के साथ संभोग अंतराल को सीलिंग विश्वसनीयता सुनिश्चित करने के लिए सख्ती से नियंत्रित किया जाता है।
प्रतिस्थापन समय और सामान्य मुद्दे
सिग्नल रिप्लेसमेंट:
लीकेज इंस्ट्रूमेंट ब्लॉक (जैसे कि प्रेशर इंटरफेस में तेल के दाग या हवा के निशान) के कनेक्शन भाग में होता है।
असामान्य दबाव प्रदर्शन (रिसाव के कारण संभव है, जिसके परिणामस्वरूप गलत दबाव संकेत हैं)।
इंस्ट्रूमेंट ब्लॉक, सेंसर, आदि के नियमित रखरखाव या प्रतिस्थापन के दौरान, सीलिंग किट को एक साथ बदल दिया जाना चाहिए (सीलिंग घटक पहनने वाले भाग हैं और पुन: उपयोग के लिए अनुशंसित नहीं हैं)।
दोषों का प्रभाव:
रिसाव से सिस्टम के दबाव में कमी होगी और ऊर्जा की खपत बढ़ेगी।
चिकनाई तेल रिसाव पर्यावरण को प्रदूषित कर सकता है या तेल के स्तर में कमी का कारण बन सकता है, जिससे उपकरण स्नेहन को प्रभावित किया जा सकता है।
प्रेशर सिग्नल डिस्टॉर्शन से यूनिट के असामान्य संचालन को गलत करने और ट्रिगर करने के लिए नियंत्रण प्रणाली का कारण हो सकता है।
प्रतिस्थापन और रखरखाव सावधानियां
मूल फैक्ट्री स्पेयर पार्ट्स गारंटी: 2901353200 एक मूल कारखाने-विशिष्ट सीलिंग किट है। इसका उपयोग एटलस कोपको के मूल उत्पादों के साथ किया जाना चाहिए ताकि यह सुनिश्चित किया जा सके कि सीलिंग घटकों के आकार, सामग्री, और इंस्ट्रूमेंट ब्लॉक पूरी तरह से मेल खाते हैं, संगतता मुद्दों के कारण माध्यमिक रिसाव से बचते हैं।
स्थापना विनिर्देश:
प्रतिस्थापन से पहले, इंस्ट्रूमेंट ब्लॉक की सीलिंग सतह को अच्छी तरह से साफ करें, अवशिष्ट तेल के दागों, वृद्ध सीलिंग घटकों के टुकड़े और अशुद्धियों को हटा दें।
बिना किसी चूक या विकृतियों को सुनिश्चित करने के लिए डिस्सैमली अनुक्रम के अनुसार संबंधित क्रम में प्रत्येक सीलिंग घटक स्थापित करें (विशेष रूप से ओ-रिंग्स को सीलिंग ग्रूव में सही ढंग से डाला जाना चाहिए)।
खरोंच को रोकने के लिए सीलिंग घटकों से संपर्क करने के लिए तेज उपकरणों का उपयोग करने से बचें जो सीलिंग विफलता का कारण बन सकते हैं।
सीलिंग सतहों के एक समान संपर्क सुनिश्चित करने के लिए निर्दिष्ट टोक़ के अनुसार कनेक्टिंग बोल्ट को कस लें और ओवर-टाइटिंग से बचें, जो इंस्ट्रूमेंट ब्लॉक या सीलिंग घटकों को नुकसान पहुंचा सकता है।
