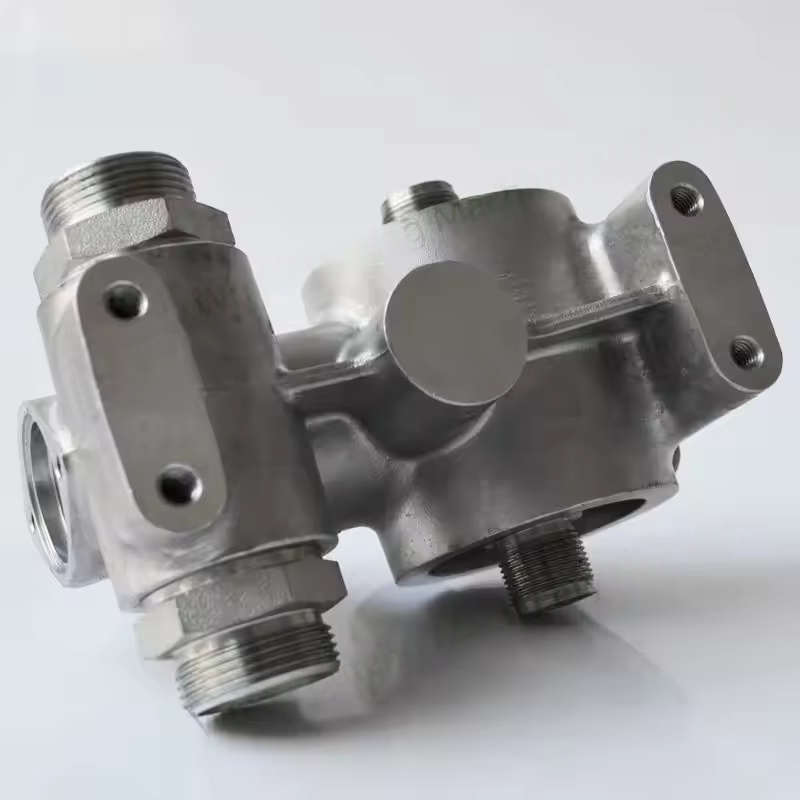

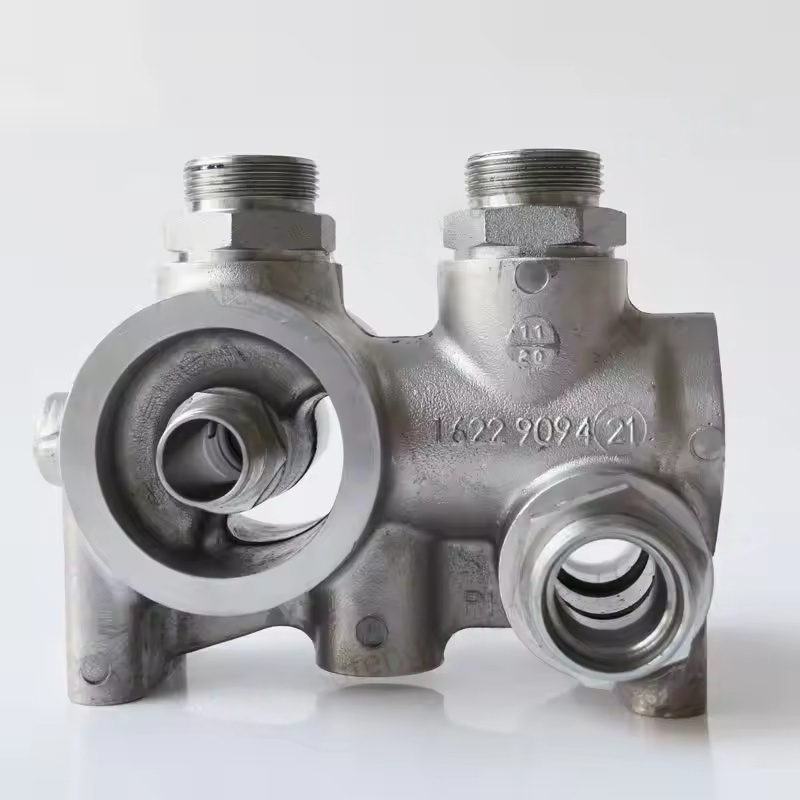

एटलस कोपको कंप्रेसर ऑयल फिल्टर हाउसिंग के मुख्य कार्य
तेल फ़िल्टर तत्व के लिए सुरक्षात्मक वाहक के रूप में, यह फ़िल्टर तत्व के लिए एक स्थिर स्थापना स्थान प्रदान करता है, जिससे तेल के दबाव, यांत्रिक कंपन, आदि में उतार -चढ़ाव के कारण फ़िल्टर तत्व को क्षतिग्रस्त होने से रोकता है।
यह स्नेहक तेल को पूर्व निर्धारित पथ के साथ फ़िल्टर तत्व से गुजरने के लिए मार्गदर्शन करता है, जो निस्पंदन प्रणाली के सीलिंग प्रदर्शन को बनाए रखते हुए तेल के पूरी तरह से निस्पंदन को सुनिश्चित करता है और अनफ़िल्टर्ड तेल को सीधे स्नेहन सर्किट में प्रवेश करने से रोकता है।
यह सिस्टम वर्किंग प्रेशर का सामना करता है, आमतौर पर कंप्रेसर ऑपरेशन (आमतौर पर 0.5-1.5 एमपीए, मॉडल द्वारा अलग-अलग) के दौरान तेल दबाव रेंज के अनुकूल होने की आवश्यकता होती है, जो निस्पंदन प्रक्रिया की सुरक्षा और स्थिरता को सुनिश्चित करती है।
संरचना और सामग्री
संरचनात्मक डिजाइन: ज्यादातर बेलनाकार या टैंक जैसी संरचना, तेल इनलेट और आउटलेट बंदरगाहों से सुसज्जित, फ़िल्टर तत्व बढ़ते आधार, सीलिंग कवर (या अंत कवर), आदि। कुछ मॉडलों में दबाव राहत वाल्व या बाईपास वाल्व होते हैं। जब फ़िल्टर तत्व बंद हो जाता है और दबाव अंतर बहुत बड़ा होता है, तो सिस्टम तेल के नुकसान को रोकने और कंप्रेसर की रक्षा के लिए बाईपास तेल पथ को स्वचालित रूप से खोला जा सकता है।
सामग्री चयन: आमतौर पर उच्च शक्ति वाले कच्चा लोहा, एल्यूमीनियम मिश्र धातु या इंजीनियरिंग प्लास्टिक (विशिष्ट कम दबाव वाले मॉडल के लिए) का उपयोग करता है, सतह के साथ जंग प्रतिरोध (जैसे इलेक्ट्रोप्लेटिंग, पेंटिंग) के लिए इलाज किया जाता है, जो कि स्नेहक तेल के दीर्घकालिक विसर्जन और सिस्टम में तापमान में परिवर्तन का सामना करने के लिए (आमतौर पर -10 ° C से 100 ° C), सेवा जीवन का विस्तार करता है।
संगतता और विनिर्देश
एटलस कोपको की विभिन्न श्रृंखलाओं के कंप्रेशर्स (जैसे जीए, जी, एसएफ, आदि) के मॉडल से सख्ती से मेल खाता है। विभिन्न मॉडलों के तेल फ़िल्टर हाउसिंग में आकार, इंटरफ़ेस विनिर्देशों (थ्रेड प्रकार, पाइप व्यास), और स्थापना विधियों में अंतर होता है, और इसी सामान को विशिष्ट कंप्रेसर मॉडल के आधार पर चयनित करने की आवश्यकता होती है।
मूल कारखाने-डिज़ाइन किए गए आवास को सील प्रदर्शन सुनिश्चित करने और अनुचित निकासी के कारण तेल रिसाव या फिल्टर विफलता से बचने के लिए फिल्टर तत्व आकार के साथ ठीक से मेल खाता है।
