मुख्य प्रकार और अनुप्रयोग
लोचदार युग्मन

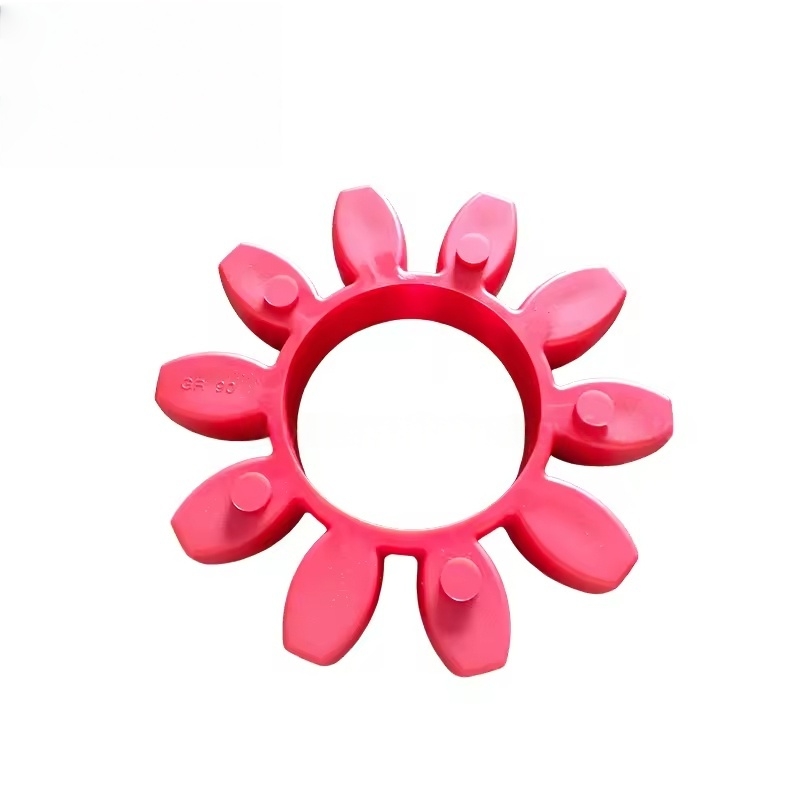

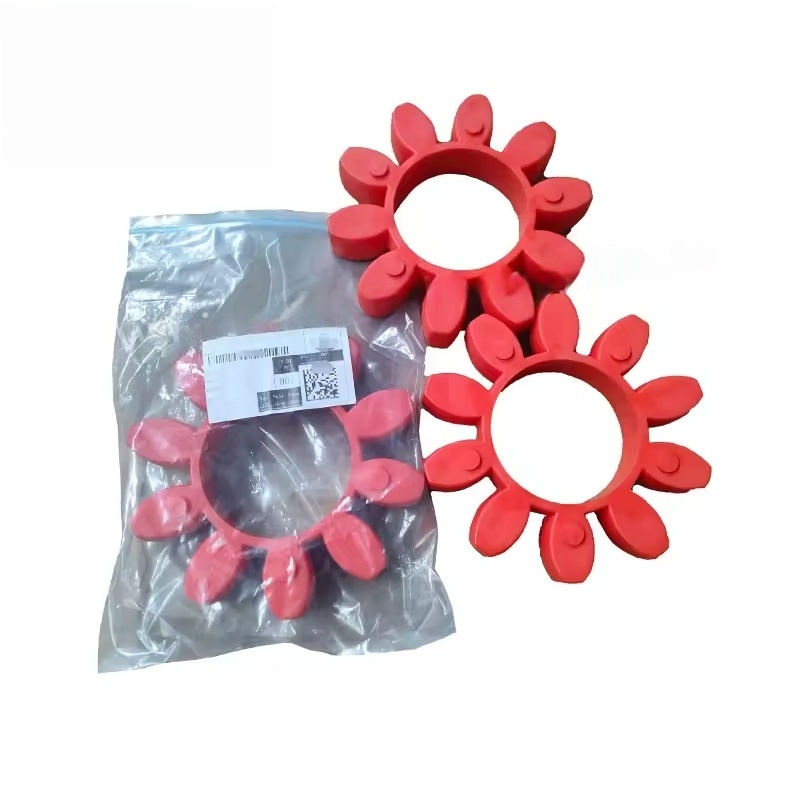

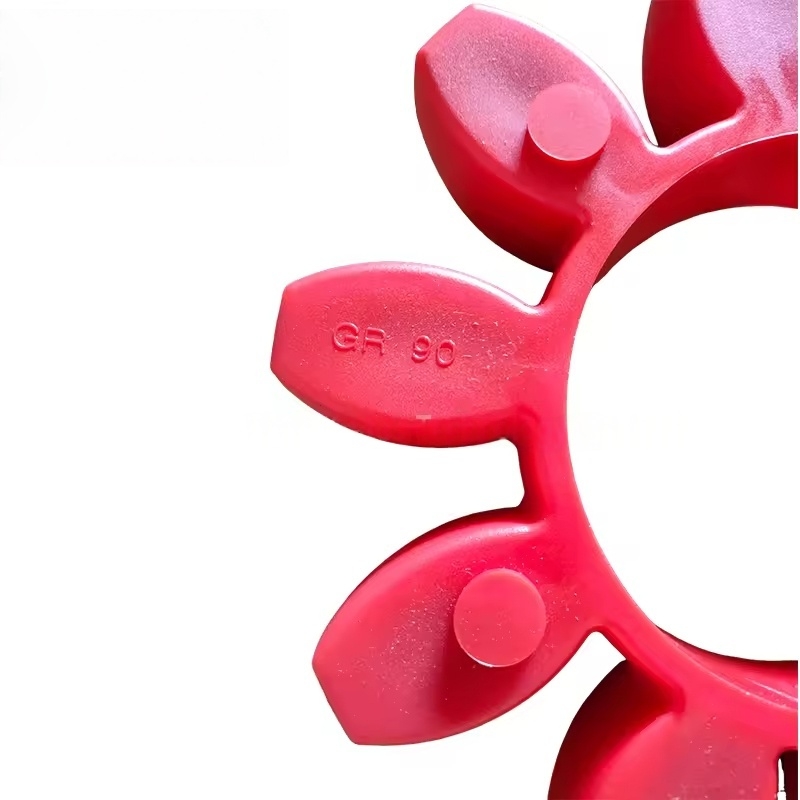

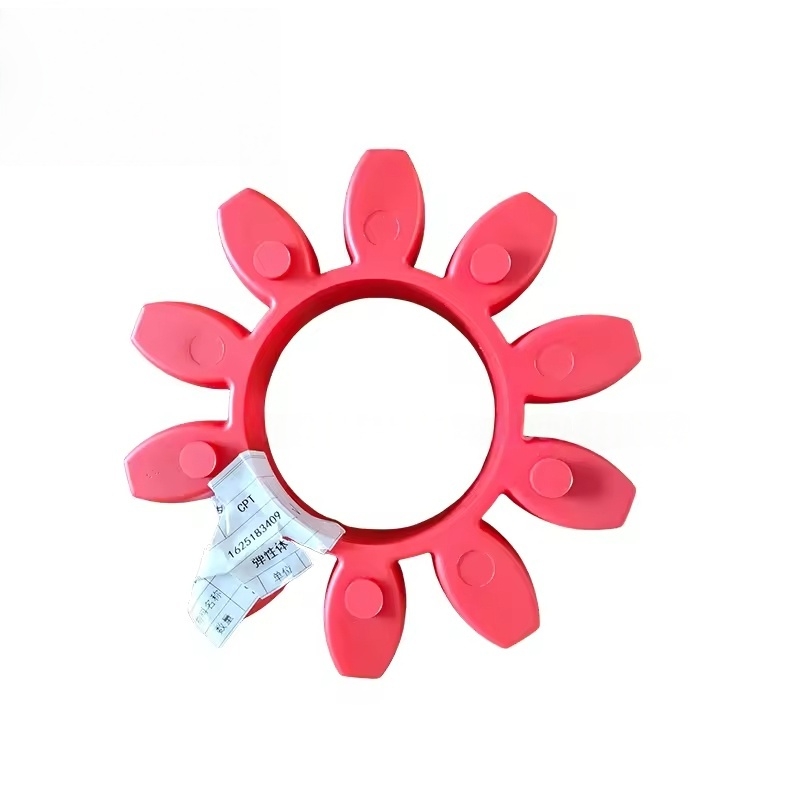

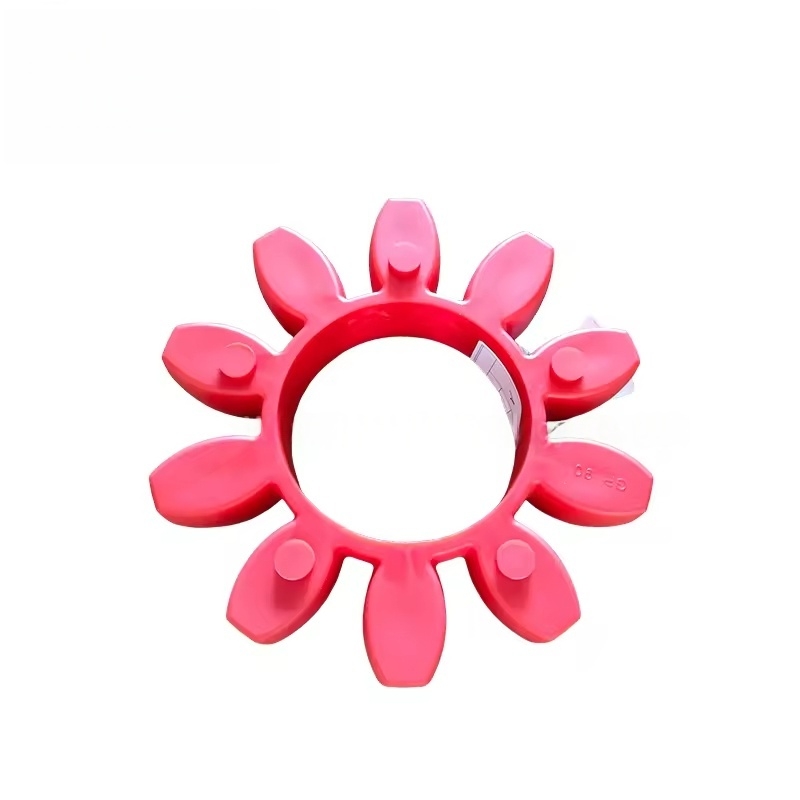

सबसे आम प्रकार: व्यापक रूप से छोटे और मध्यम आकार के स्क्रू एयर कंप्रेशर्स (जैसे जीए श्रृंखला) में उपयोग किया जाता है, जिसमें दो आधे कपलिंग और एक मध्यवर्ती लोचदार शरीर (रबर या पॉलीयूरेथेन से बना) होता है।
विशेषताएँ:
कुछ लोच है, मोटर और मुख्य इकाई (अक्षीय, रेडियल और कोणीय) के बीच स्थापना विचलन को अवशोषित करने में सक्षम है।
कंपन संचरण को कम करता है, ऑपरेटिंग शोर को कम करता है, और मोटर और मुख्य इकाई बीयरिंगों की रक्षा करता है।
सरल संरचना, आसान रखरखाव, और लोचदार शरीर को पहना जाने पर अलग से प्रतिस्थापित किया जा सकता है।
कठोर युग्मन
अनुप्रयोग परिदृश्य: कुछ बड़े आकार या अत्यधिक सटीक ट्रांसमिशन मॉडल। धातु कठोर कनेक्शन घटकों से बना।
विशेषताएँ:
कोई लोचदार मुआवजा क्षमता नहीं, मोटर और मुख्य इकाई के बीच अत्यधिक उच्च समाक्षीयता की आवश्यकता होती है।
उच्च टोक़ ट्रांसमिशन, उच्च-शक्ति मॉडल के लिए उपयुक्त, लेकिन स्थापना सटीकता के लिए सख्त आवश्यकताएं।
डायाफ्राम युग्मन
आवेदन परिदृश्य: कुछ उच्च-अंत या बड़े पैमाने पर इकाइयाँ। लोचदार तत्व के रूप में धातु डायाफ्राम का उपयोग करना।
विशेषताएँ:
उच्च तापमान और तेल संदूषण के लिए प्रतिरोधी, लंबी सेवा जीवन, कठोर परिस्थितियों के लिए उपयुक्त।
उच्च संचरण सटीकता को बनाए रखते हुए कुछ विचलन की भरपाई कर सकते हैं। मूलभूत कार्य
टॉर्क ट्रांसमिशन: मुख्य इकाई के सामान्य संचालन को सुनिश्चित करने के लिए कुशलता से मोटर की घूर्णी शक्ति को कंप्रेसर मुख्य इकाई में स्थानांतरित करें।
विचलन मुआवजा: मोटर और मुख्य इकाई (जैसे तापमान परिवर्तन या कंपन के कारण विस्थापन) के बीच एक छोटी स्थापना विचलन के लिए अनुमति देता है, कठोर तनाव के कारण घटकों को नुकसान से बचता है।
कंपन अलगाव: लोचदार तत्वों के माध्यम से कंपन को अवशोषित करता है, मोटर और मुख्य इकाई के बीच कंपन संचरण को कम करता है, और उपकरण जीवनकाल का विस्तार करता है।
अधिभार संरक्षण: कुछ कपलिंग के लोचदार बॉडी डिज़ाइन में तात्कालिक अधिभार के कारण मोटर या मुख्य इकाई को नुकसान को रोकने के लिए एक अधिभार ब्रेक फ़ंक्शन होता है।
सामान्य दोष और प्रतिस्थापन संकेत
दोष अभिव्यक्ति:
ऑपरेशन के दौरान असामान्य कंपन या असामान्य शोर होता है (जैसे कि धातु प्रभाव ध्वनियों, उच्च-आवृत्ति शोर)।
लोचदार शरीर क्रैकिंग, पहनने या उम्र बढ़ने (सतह की दरार के रूप में प्रकट, कठोरता परिवर्तन)।
युग्मन कनेक्शन बोल्ट का ढीला या फ्रैक्चर।
मोटर और मुख्य इकाई समाक्षीय नहीं हैं, जिससे युग्मन को पहनना या ओवरहीट करना है।
प्रतिस्थापन समय:
जब लोचदार शरीर स्पष्ट पहनने, दरार या उम्र बढ़ने को सख्त दिखाता है।
जब युग्मन के घटक (जैसे कि अर्ध-युग्मन) विरूपण, दरारें या धागा क्षति दिखाते हैं।
यह प्रमुख उपकरण रखरखाव के दौरान पहनने की स्थिति के अनुसार निरीक्षण और प्रतिस्थापित करने की सिफारिश की जाती है (आमतौर पर 20,000 से 30,000 घंटे के संचालन के बाद)।
प्रतिस्थापन और रखरखाव सावधानियां
मूल कारखाने भागों को प्राथमिकता दी गई: एटलस कोपको कपलिंग के आयाम, सामग्री और सटीकता विशिष्ट मॉडल से मेल खाती है (जैसे कि विभिन्न पावर जीए श्रृंखला के लिए कपलिंग के विनिर्देश अलग -अलग हैं), और आकार के बेमेल के कारण कंपन या ट्रांसमिशन विफलता से बचने के लिए केवल मूल कारखाने भागों का उपयोग किया जाना चाहिए।
स्थापना सटीकता:
जब प्रतिस्थापित किया जाता है, तो मोटर और मुख्य इकाई (रेडियल और अक्षीय विचलन को आमतौर पर ≤ 0.1 मिमी) की आवश्यकता होती है, एक डायल संकेतक, आदि का उपयोग करके मापें।
लोचदार शरीर को स्थापित करते समय, कोई विरूपण सुनिश्चित करें, और समान रूप से बोल्ट को निर्दिष्ट टोक़ को कस लें।
नियमित निरीक्षण:
लोचदार शरीर की स्थिति, बोल्ट की जकड़न और दैनिक रखरखाव के दौरान ऑपरेटिंग तापमान की जाँच करें।
मशीन को समय पर रोकें जब असामान्य कंपन का पता लगाया जाता है और गलती के विस्तार से बचने के लिए इसे तुरंत जांचें।
