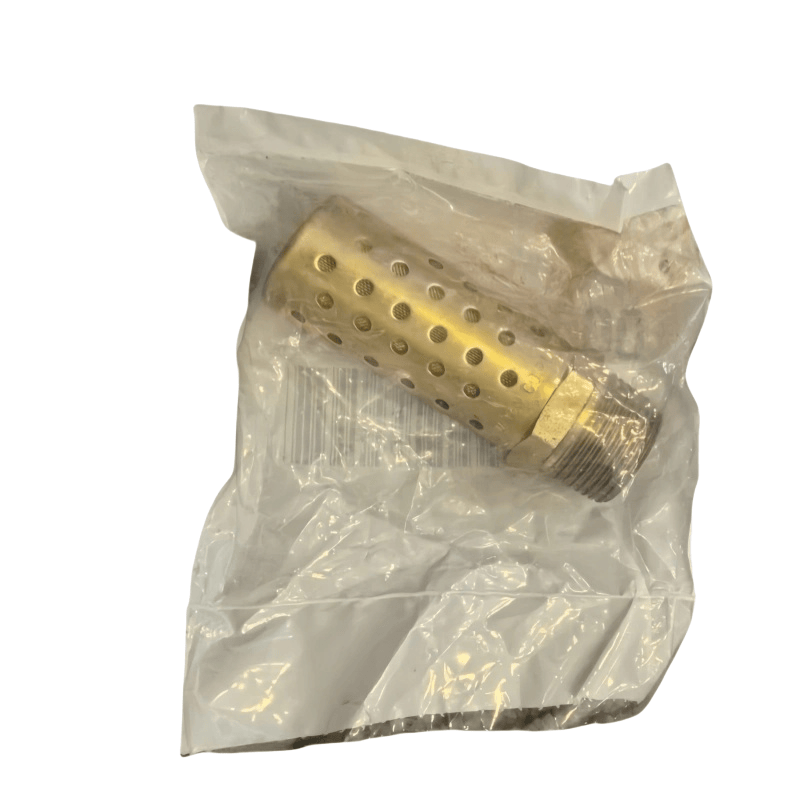

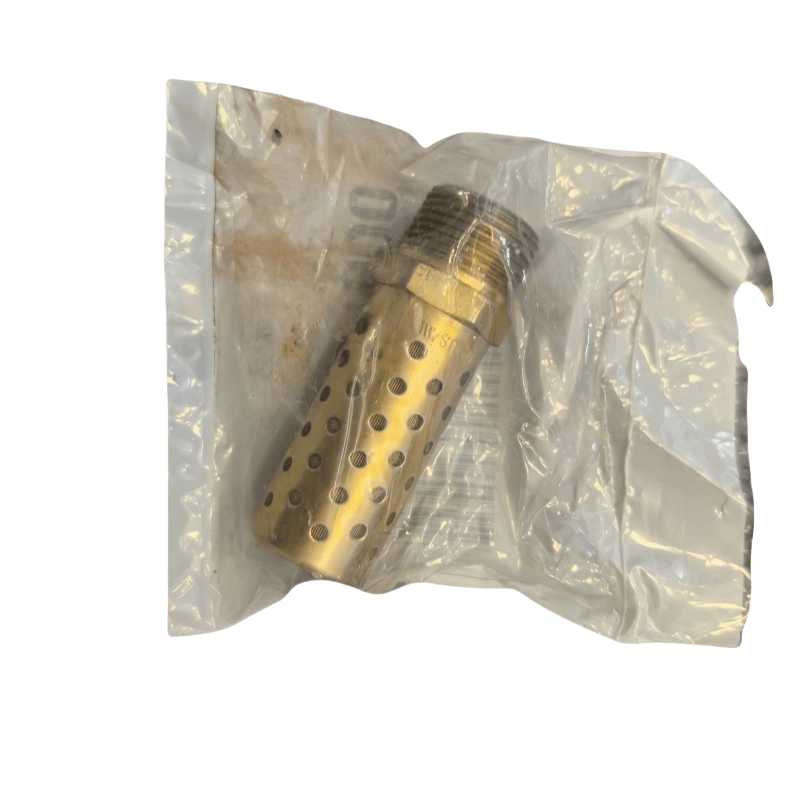

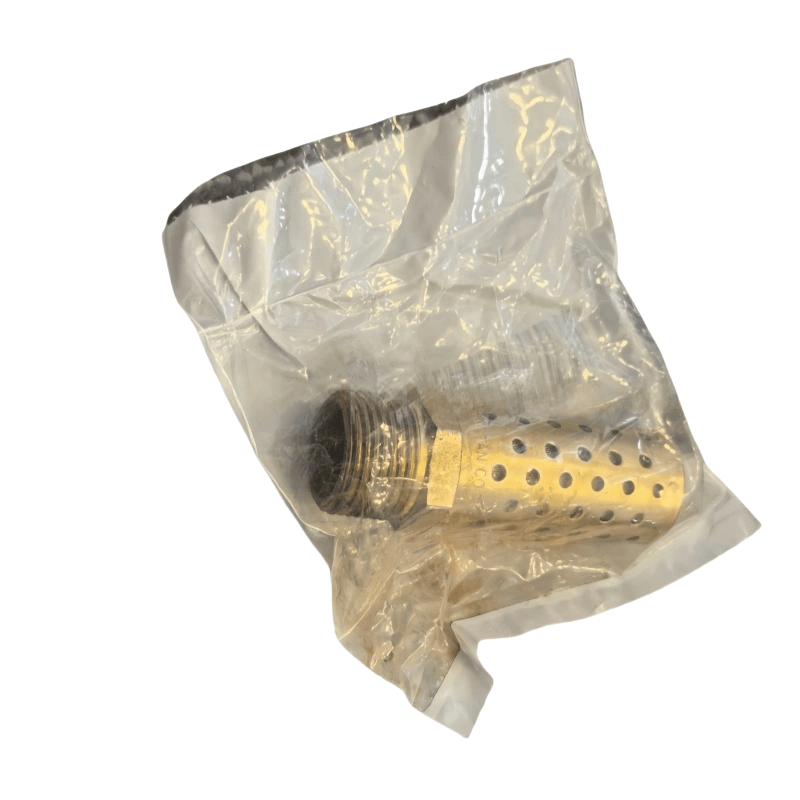

एटलस कोपो मफलर के मुख्य कार्य
शोर में कमी और क्षीणन: एयर कंप्रेसर के संचालन के दौरान, सेवन और निकास बंदरगाह उच्च गति वाले एयरफ्लो (आमतौर पर 80 से 120 डेसिबल तक) की गड़बड़ी के कारण तीव्र शोर उत्पन्न करेंगे। मफलर एक विशिष्ट संरचना के माध्यम से ध्वनि तरंगों को अवशोषित और दर्शाता है, पर्यावरण संरक्षण मानकों के भीतर शोर को कम करता है (आम तौर पर) 85 डेसिबल), ऑपरेटर की सुनवाई की रक्षा करता है और आसपास के वातावरण पर प्रभाव को कम करता है।
एयरफ्लो को स्थिर करना: कुछ मफलर एयरफ्लो पथ को अनुकूलित करने के लिए डिज़ाइन किए गए हैं, अशांति को कम करते हैं और अराजक एयरफ्लो के कारण होने वाले दबाव के नुकसान से बचते हैं, जिससे एयर कंप्रेसर की सेवन और निकास दक्षता सुनिश्चित होती है।
फ़िल्टरिंग और सुरक्षा: सेवन मफलर अक्सर धूल और अशुद्धियों को हवा के कंप्रेसर में प्रवेश करने, उपकरण पहनने और अपने सेवा जीवन को बढ़ाने से रोकने के लिए फ़िल्टरिंग फ़ंक्शंस को एकीकृत करता है।
सामान्य प्रकार और अनुप्रयोग परिदृश्य
स्थापना स्थान और कार्य के आधार पर, वे मुख्य रूप से निम्नलिखित श्रेणियों में विभाजित हैं:
इंटेक मफलर
एयर कंप्रेसर के सेवन बंदरगाह पर स्थापित, सक्शन के दौरान उत्पन्न वायुगतिकीय शोर को कम करने के लिए उपयोग किया जाता है।
संरचना प्रतिरोधक का एक संयोजन है (ध्वनि तरंगों को प्रतिबिंबित करने के लिए गुहा का उपयोग करना) और प्रतिरोधक (ध्वनि-ऊन, झरझरा सिरेमिक जैसे ध्वनि-अवशोषित सामग्री को भरना), शोर में कमी और सेवन दक्षता दोनों को ध्यान में रखते हुए।
सभी प्रकार के एयर कंप्रेशर्स के लिए उपयुक्त, विशेष रूप से पिस्टन और स्क्रू टाइप एयर कंप्रेशर्स।
निकास मफलर
संपीड़ित हवा के निर्वहन के दौरान उच्च दबाव वाले एयरफ्लो शोर को कम करते हुए, एयर कंप्रेसर या भंडारण टैंक के निकास पाइप के निकास बंदरगाह पर स्थापित किया गया।
उच्च निकास दबाव (आमतौर पर 0.7-1.3 एमपीए) के कारण, एक उच्च दबाव प्रतिरोधी डिजाइन की आवश्यकता होती है। संरचना मुख्य रूप से प्रतिरोधक है (जैसे कि विस्तार कक्ष, अनुनाद कक्ष), उच्च दबाव वाले एयरफ्लो द्वारा ध्वनि-अवशोषित सामग्री के फैलाव से बचता है।
अक्सर आंतरायिक निकास हवा कंप्रेशर्स (जैसे पिस्टन प्रकार) या सुरक्षा वाल्व निकास पाइपलाइनों में उपयोग किया जाता है।
डिस्चार्ज मफलर
उच्च शोर में कमी की आवश्यकताओं (आमतौर पर 30-50 डेसिबल को कम करने की आवश्यकता होती है) के साथ एयर कंप्रेसर अनलोडिंग के दौरान डिस्चार्ज हवा की बड़ी मात्रा के लिए विशेष रूप से डिज़ाइन किया गया।
यह दबाव में कमी, विस्तार और ध्वनि-अवशोषित सामग्री के कई चरणों की एक समग्र संरचना को अपनाता है, जो न केवल शोर को कम कर सकता है, बल्कि धीरे-धीरे दबाव भी छोड़ सकता है, वायु प्रवाह प्रभाव से बचता है।
कोर डिजाइन सिद्धांत
प्रतिरोधक मफलिंग: ध्वनि ऊर्जा को अवशोषित करने के लिए झरझरा ध्वनि-अवशोषित सामग्री (जैसे ध्वनि-अवशोषित कपास, धातु तार जाल) का उपयोग करना और इसे मध्य-से-उच्च आवृत्ति शोर के लिए उपयुक्त, विघटन के लिए गर्मी ऊर्जा में परिवर्तित करना।
प्रतिरोधी मफलिंग: पाइप क्रॉस-सेक्शनल परिवर्तनों (जैसे कि विस्तार कक्ष, संकुचन ट्यूब) या अनुनाद कक्षों के माध्यम से, ध्वनि तरंगों को प्रतिबिंबित करना और कम-आवृत्ति शोर के लिए उपयुक्त, रद्द करने के लिए हस्तक्षेप करना।
अनुनाद-संयोजक: उपरोक्त दो सिद्धांतों का संयोजन, यह एक साथ उच्च, मध्यम और कम-आवृत्ति शोर को एक व्यापक अनुप्रयोग सीमा के साथ कम कर सकता है।
चयन और स्थापना प्रमुख बिंदु
चयन पैरामीटर
मफलर के व्यास से पाइपलाइन से मेल खाने से, अत्यधिक दबाव के नुकसान से बचने के लिए यह सुनिश्चित करने के लिए एयर कंप्रेसर के डिस्चार्ज वॉल्यूम (m और min) और दबाव (MPA) का मिलान करें।
शोर में कमी: साइट पर शोर आवश्यकताओं के आधार पर, ols 20 डिसिबल (निर्माता द्वारा प्रदान किए गए ध्वनिक प्रदर्शन मापदंडों को देखें) के शोर में कमी के साथ एक उत्पाद का चयन करें।
सामग्री: सेवन मफलर को एल्यूमीनियम मिश्र धातु, इंजीनियरिंग प्लास्टिक (हल्के, जंग-प्रूफ) से चुना जा सकता है; निकास / डिस्चार्ज मफलर को कार्बन स्टील, स्टेनलेस स्टील (उच्च दबाव, उच्च तापमान के लिए प्रतिरोधी) से चुना जाना चाहिए।
स्थापना सावधानियां
हवा के रिसाव के कारण शोर रिबाउंड या दक्षता में गिरावट से बचने के लिए एयर कंप्रेसर इंटरफ़ेस के साथ एक अच्छी सील सुनिश्चित करें।
शोर स्रोत (जैसे सेवन पोर्ट, निकास पोर्ट) के करीब मफलर स्थापित करें, शोर प्रसार पथ को छोटा करें।
माध्यमिक से बचने के लिए मजबूती से ठीक करें
