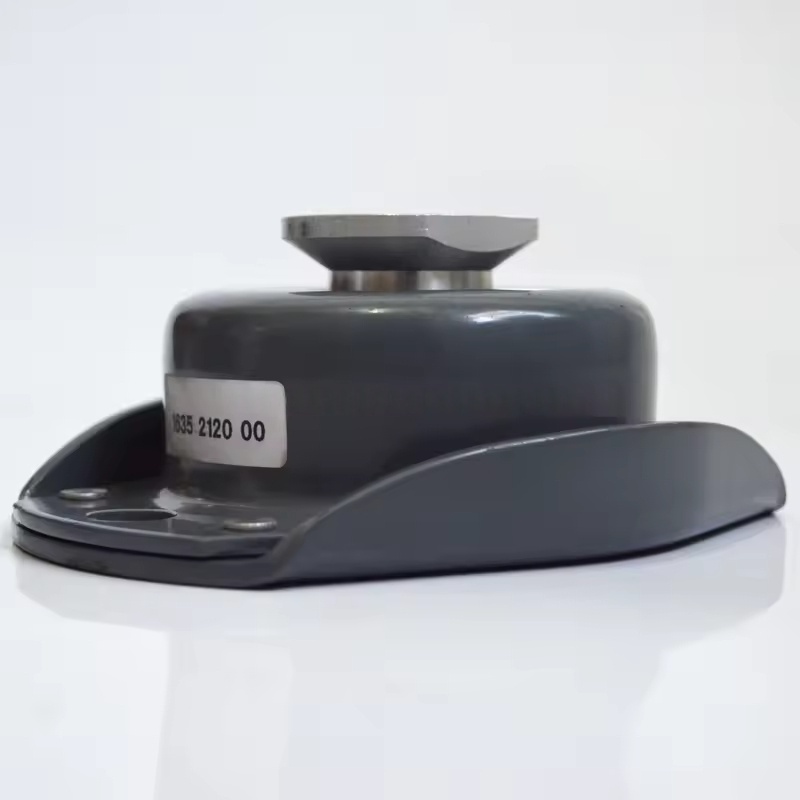

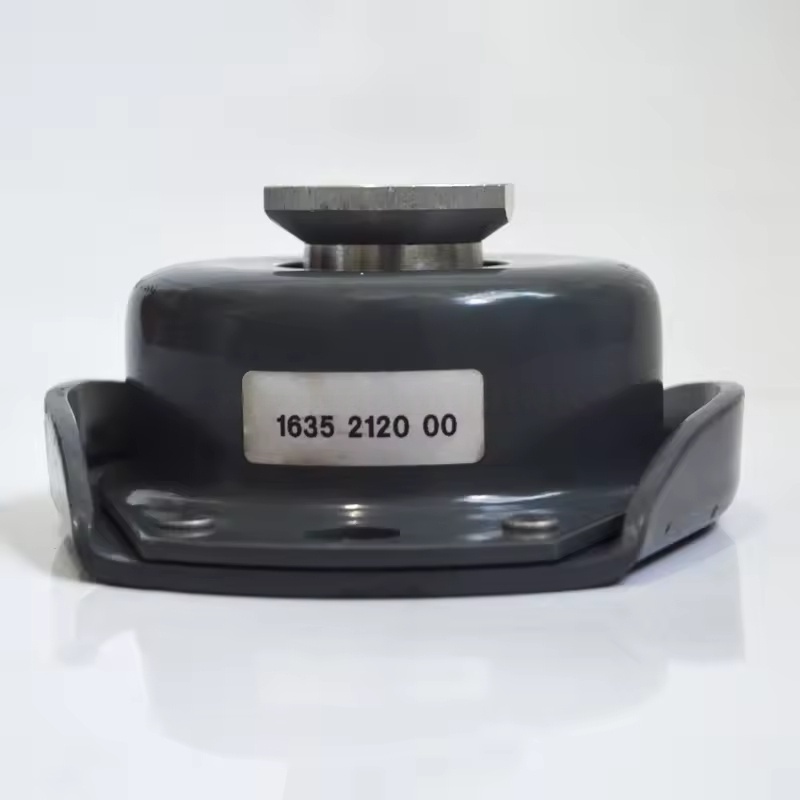

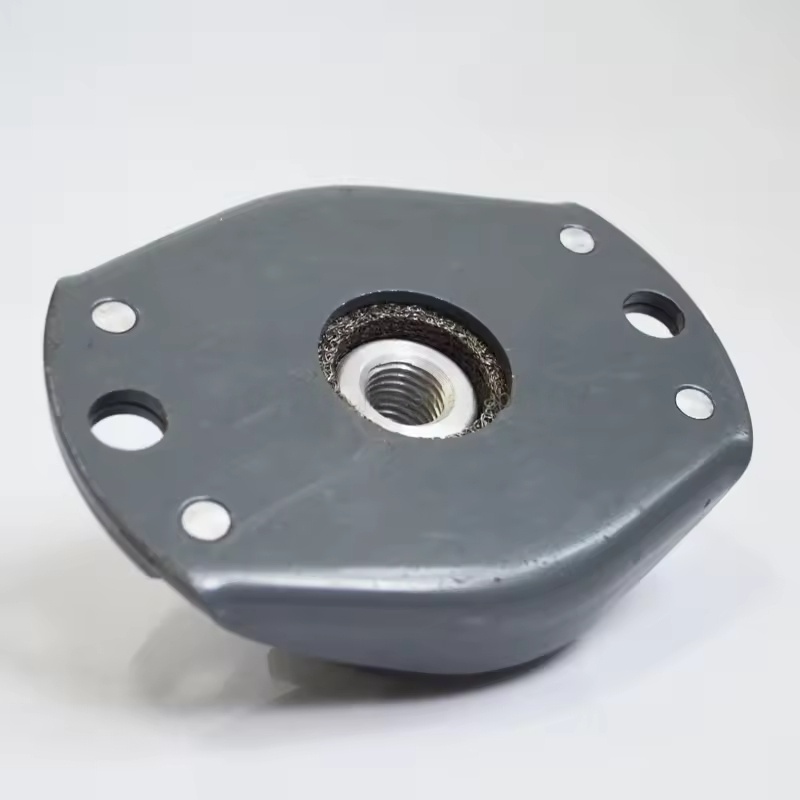

I. मुख्य प्रकार और एटलस कोपको एयर कंप्रेसर मोटर शॉक एब्जॉर्बर के संरचनाएं
स्थापना विधि और सदमे अवशोषण सिद्धांत के आधार पर, आम मोटर शॉक अवशोषक में निम्न प्रकार शामिल हैं:

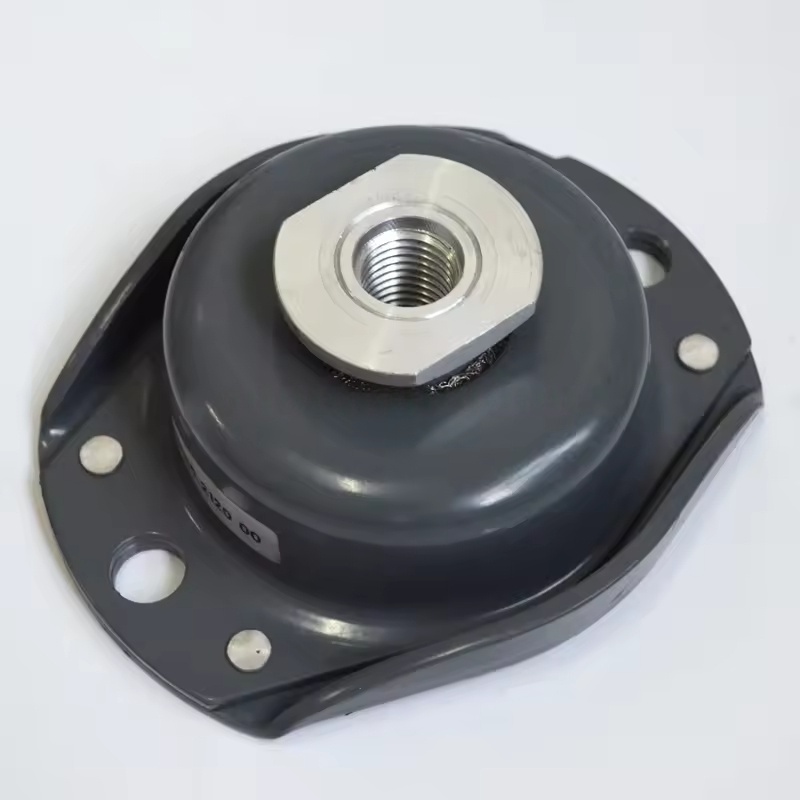

रबर शॉक एब्जॉर्बर
संरचना: कोर के रूप में प्राकृतिक रबर या नाइट्राइल रबर के साथ, एक धातु फ्रेम एम्बेडेड है (निर्धारण और शक्ति वृद्धि के लिए), और बाहर एक रबर परत के साथ लपेटा जाता है। रबर का लोचदार विरूपण कंपन को अवशोषित करता है।
विशेषताएं: कम लागत, आसान स्थापना, मध्यम और कम लोड (आमतौर पर 100-500 किलोग्राम) और कम-आवृत्ति कंपन परिदृश्यों के लिए मध्यम तेल और तापमान प्रतिरोध (-20 डिग्री सेल्सियस से 80 डिग्री सेल्सियस) के साथ।
सामान्य रूप: सर्कुलर शॉक एब्जॉर्बर पैड, स्क्वायर शॉक एब्जॉर्बर ब्लॉक, और बोल्ट के साथ शॉक एब्जॉर्बर (मोटर बेस और इक्विपमेंट फ्रेम के लिए आसान कनेक्शन के लिए)।
वसंत सदमे अवशोषक
संरचना: एक सर्पिल वसंत, ऊपरी और निचले धातु की ट्रे, और रबर भिगोना पैड से बना। वसंत मुख्य सदमे अवशोषण के लिए जिम्मेदार है, और रबर पैड अनुनाद को कम करने और कम करने में सहायता करते हैं।
विशेषताएं: मजबूत असर क्षमता (500 किग्रा या उससे अधिक के भार का सामना कर सकती है), उच्च और निम्न तापमान (-40 ° C से 150 ° C) के लिए प्रतिरोधी, लंबे जीवनकाल, उच्च-शक्ति मोटर्स के लिए उपयुक्त (जैसे कि 55 kW एयर कंप्रेशर्स) या उच्च-आवृत्ति वाइब्रेशन परिदृश्य।
लाभ: 90%से अधिक की सदमे अवशोषण दक्षता के साथ, विभिन्न भारों से मेल खाने के लिए समायोज्य वसंत कठोरता।
वायु वसंत सदमे अवशोषक
संरचना: एक वायु मूत्राशय, ऊपरी और निचले कवर प्लेटों और मुद्रास्फीति वाल्व से बना। यह कंपन को अवशोषित करने के लिए गैस की संपीड़ितता का उपयोग करते हुए, संपीड़ित हवा को फुलाकर एक लोचदार समर्थन बनाता है।
विशेषताएं: उत्कृष्ट सदमे अवशोषण प्रभाव (5%से कम की कंपन ट्रांसमिशन दर), विभिन्न भारों के अनुकूल होने के लिए समायोज्य वायु दबाव, सटीक उपकरण या अत्यधिक उच्च कंपन आवश्यकताओं के साथ बड़े मोटर्स के लिए उपयुक्त।
सीमाएँ: उच्च लागत, वायु स्रोत और दबाव नियंत्रण प्रणाली, अपेक्षाकृत जटिल रखरखाव की आवश्यकता होती है।
Ii। कोर पैरामीटर और एटलस कोपको एयर कंप्रेसर मोटर शॉक एब्जॉर्बर का चयन आधार
रेटेड लोड: मोटर के कुल वजन (सामान सहित) के आधार पर चयन करें, अधिभार विफलता से बचने के लिए प्रत्येक शॉक एब्जॉर्बर की असर क्षमता के लिए 10% -20% मार्जिन छोड़ दें।
प्राकृतिक आवृत्ति: मोटर ऑपरेटिंग आवृत्ति से ऑफसेट होने की आवश्यकता है (आम तौर पर, प्राकृतिक आवृत्ति मोटर ऑपरेटिंग आवृत्ति के 1/2 से कम होनी चाहिए) कंपन के अनुनाद प्रवर्धन को रोकने के लिए।
स्थापना आयाम: फर्म फिक्सेशन (सामान्य स्थापना के तरीके: बोल्ट-फिक्स्ड प्रकार, चिपकने वाला प्रकार, एम्बेडेड प्रकार) सुनिश्चित करने के लिए मोटर बेस के स्थापना छेद रिक्ति और बोल्ट विनिर्देशों से मेल खाते हैं।
पर्यावरण अनुकूलनशीलता: आर्द्र वातावरण के लिए जल-प्रतिरोधी रबर का चयन करें, तेल-दूषित वातावरण के लिए तेल प्रतिरोधी नाइट्राइल रबर, और उच्च तापमान वाले वातावरण के लिए वसंत या सिलिकॉन सामग्री।
Iii। ATLAS COPCO AIR COMPRESSOR मोटर शॉक एब्जॉर्बर की स्थापना और रखरखाव प्रमुख बिंदु
स्थापना आवश्यकताएं:
सदमे अवशोषक को संतुलित बल सुनिश्चित करने के लिए मोटर बेस (या सममित पदों) के चार कोनों पर समान रूप से वितरित किया जाना चाहिए;
मोटर बेस और फ्रेम के साथ संपर्क सतहों को झुकाव के कारण एक तरफ अत्यधिक बल से बचने के लिए सपाट होने की आवश्यकता है;
फिक्सिंग बोल्ट को एंटी-लोसिंग वाशर से लैस करने की आवश्यकता है ताकि कंपन को ढीला होने से रोका जा सके।
रखरखाव के मामले:
नियमित निरीक्षण (प्रत्येक 3-6 महीने का सुझाव दिया गया): जांचें कि क्या रबर शॉक एब्जॉर्बर में दरारें, सख्त या विरूपण हैं; यदि वसंत जंग लगी है या टूटी हुई है; यदि कनेक्शन भाग ढीले हैं।
प्रतिस्थापन चक्र: रबर शॉक एब्जॉर्बर में आमतौर पर 3-5 साल का जीवनकाल होता है (कठोर वातावरण में छोटा); स्प्रिंग शॉक एब्जॉर्बर का उपयोग 8-10 वर्षों के लिए किया जा सकता है, और जंग वाले भागों को समय में उतरने या बदलने की आवश्यकता होती है।
असामान्य हैंडलिंग: यदि उपकरणों का कंपन काफी बढ़ जाता है या शोर असामान्य होता है, तो जांचें कि क्या सदमे अवशोषक विफलता है ； यदि आवश्यक हो तो पूरी इकाई को बदलें (नए और पुराने भागों को मिलाने के कारण असमान बल से बचने के लिए)।
