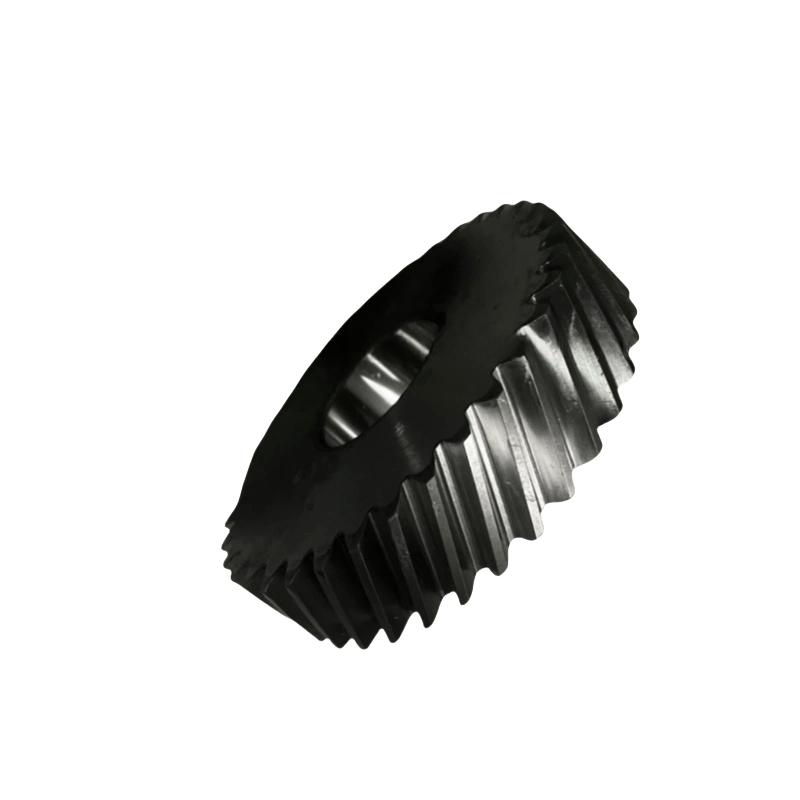

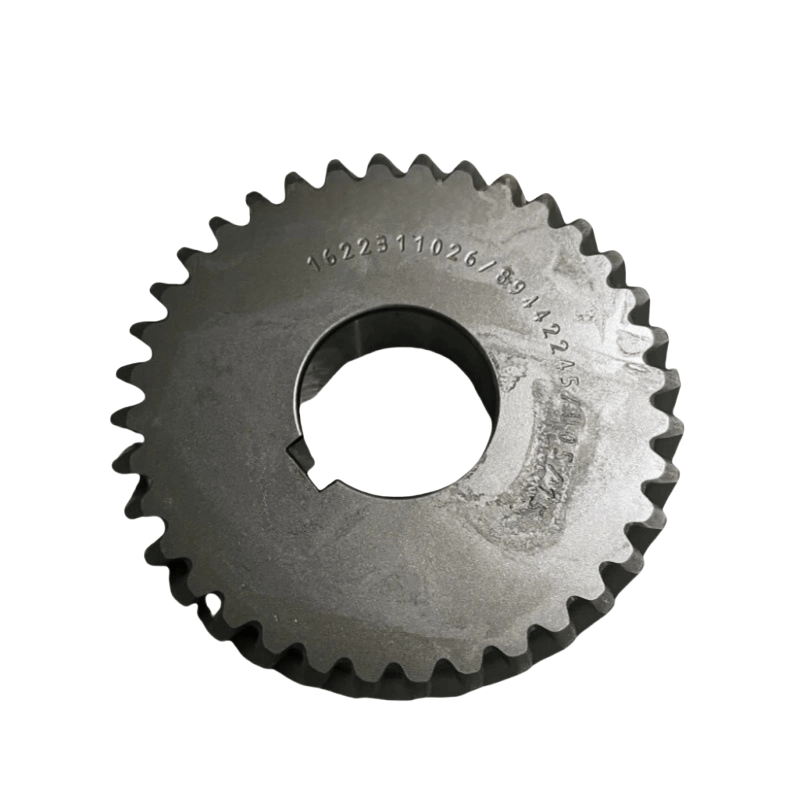

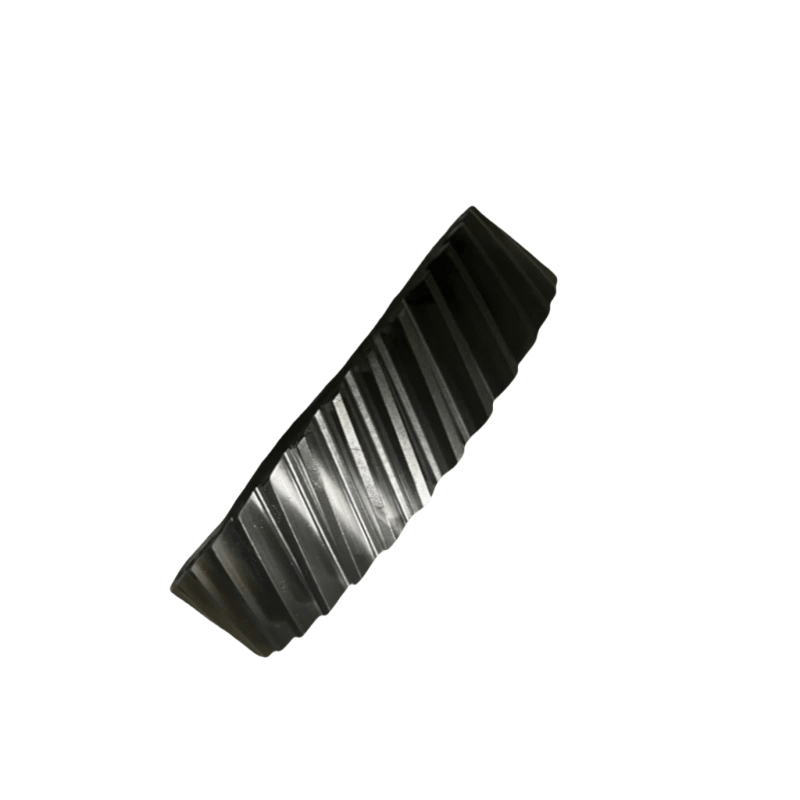

एटलस कोपको गियर की तैयारी
उपकरण तैयारी
बुनियादी उपकरण: सॉकेट रिंच, टॉर्क रिंच, हेक्स की रिंच, फीलर गेज, डायल इंडिकेटर, पुलर (पुलर), कॉपर रॉड, रबर हथौड़ा।
सहायक उपकरण: सफाई कपड़ा, चिकनाई तेल (गियर के लिए), सीलेंट, सफाई एजेंट (जैसे केरोसिन या विशेष सफाई एजेंट)।
सुरक्षा उपकरण: दस्ताने, सुरक्षा चश्मे, पर्ची प्रतिरोधी जूते।
भाग की जाँच
पुष्टि करें कि नए गियर किट (ड्राइविंग गियर, संचालित गियर, सिंक्रोनस गियर, आदि सहित) में एक ही मॉडल, मॉड्यूल और दांतों की गणना मूल के रूप में है, और यह जांचें कि क्या दांत की सतह में बरस, दरारें या क्षति है।
मिलान पहनने वाले भागों को तैयार करें: गियर शाफ्ट बीयरिंग, सीलिंग घटक (जैसे कंकाल तेल सील), पिन का पता लगाना, बोल्ट को बन्धन, आदि।
उपकरण बंद और सुरक्षा उपाय
एयर कंप्रेसर बिजली की आपूर्ति को बंद करें और "रखरखाव के तहत" चेतावनी संकेत लटकाएं।
सिस्टम में संपीड़ित हवा जारी करें (राहत वाल्व खोलें), और तेल विभाजक में चिकनाई तेल को सूखा दें।
डिस्सैमली स्टेप्स
बाहरी घटक निकालें
गियरबॉक्स एंड कवर को उजागर करते हुए एयर कंप्रेसर के सुरक्षात्मक कवर, चरखी (यदि बेल्ट-चालित) या युग्मन को हटा दें।
गियरबॉक्स एंड कवर के फिक्सिंग बोल्ट निकालें, धीरे से इसे ढीला करने के लिए रबर हथौड़ा के साथ अंत कवर के किनारे को टैप करें, और एंड कवर को हटा दें (सीलिंग गैसकेट को संरक्षित करने के लिए नोट)।
पुराने गियर किट निकालें
गियर और शाफ्ट की सापेक्ष स्थिति को चिह्नित करें (एक मार्कर पेन को चिह्नित करने के लिए उपयोग करें), यह सुनिश्चित करना कि चरण स्थापना के दौरान सही है (विशेष रूप से सिंक्रोनस गियर के लिए)।
नए गियर को स्थापित करने के लिए एक संदर्भ के रूप में मेशिंग क्लीयरेंस (एक फीलर गेज का उपयोग करके) और अक्षीय निकासी (एक डायल संकेतक का उपयोग करके) को मापें और रिकॉर्ड करें।
गियर को हटाने के लिए एक पुलर का उपयोग करें (यदि गियर में शाफ्ट के साथ एक हस्तक्षेप फिट है, तो आप शाफ्ट व्यास को नुकसान से बचने में, हटाने में सहायता के लिए गियर की बाहरी रिंग को थोड़ा गर्म कर सकते हैं)।
सिंक्रोनस रूप से पुराने बीयरिंग, तेल सील आदि को हटा दें, शाफ्ट व्यास और गियरबॉक्स में तेल के दाग और लोहे के फाइलिंग को साफ करें (रिंसिंग और सुखाने के लिए सफाई एजेंट का उपयोग करें)।
नया गियर किट स्थापित करें
घटकों की तैयारी
जांचें कि क्या गियर शाफ्ट व्यास और असर सीट की सतह चिकनी है, जिसमें कोई पहनना या खरोंच नहीं है। यदि आवश्यक हो, तो उन्हें मरम्मत करें (जैसे कि मामूली पीस)।
नए बीयरिंग और गियर को जंग को रोकने के लिए कम मात्रा में चिकनाई वाले तेल के साथ लेपित किया जा सकता है। यदि यह एक हस्तक्षेप फिट है, तो गियर को 80-100 ° C हॉट ऑयल में 5-10 मिनट के लिए गर्म करें (या स्थापना की सुविधा के लिए एक विशेष हीटर का उपयोग करें)।
गियर और बीयरिंग स्थापित करें
हटाने की प्रक्रिया पर अंकन के अनुसार गियर का पता लगाएँ और धीरे -धीरे इसे शाफ्ट व्यास में डालें (हार्ड टैपिंग से बचें, गियर एंड फेस को धीरे से टैप करने के लिए एक कॉपर रॉड का उपयोग करें), सुनिश्चित करें कि गियर की अक्षीय स्थिति सटीक है (यदि दूरी की अंगूठी स्थापित करने की आवश्यकता है, तो यह सुनिश्चित करें कि यह सपाट और निकट संपर्क में है)।
बीयरिंग स्थापित करते समय, सुनिश्चित करें कि असर की आंतरिक अंगूठी शाफ्ट के कंधे के साथ फिट बैठता है, और बाहरी रिंग असर सीट के छेद के साथ ठीक से फिट बैठता है। समान रूप से इसे दबाने के लिए एक प्रेस या सॉकेट का उपयोग करें (असर के रोलिंग बॉडी पर प्रहार न करें)।
सिंक्रोनस गियर स्थापित करते समय, दो गियर के मेशिंग चरण को यह सुनिश्चित करने के लिए दांत की सतह के निशान को सख्ती से संरेखित करें कि मूल कारखाने के अनुरूप है (विशेष रूप से पेंच एयर कंप्रेसर के पुरुष और महिला रोटर सिंक्रोनस गियर के लिए, जो सीधे रोटर क्लीयरेंस को प्रभावित करता है)।
निकासी को समायोजित करें
मेशिंग क्लीयरेंस: एक फीलर गेज के साथ गियर के मेशिंग पॉइंट पर साइड क्लीयरेंस को मापें। इसे उपकरण मैनुअल की आवश्यकताओं का पालन करना चाहिए (आमतौर पर 0.1-0.3 मिमी, विभिन्न मॉडलों के लिए महत्वपूर्ण अंतर के साथ)। यदि क्लीयरेंस मेल नहीं खाता है, तो गियर की स्थापना स्थिति की जांच करें या समायोजन पैड को बदलें।
अक्षीय निकासी: यह सुनिश्चित करने के लिए एक डायल संकेतक के साथ गियर के अक्षीय आंदोलन को मापें यह सुनिश्चित करने के लिए कि यह स्वीकार्य सीमा (आमतौर पर ≤0.1 मिमी) के भीतर है। इसे प्राप्त करने के लिए असर एंड कवर या डिस्टेंस रिंग की मोटाई को समायोजित करें।
सील और अंत कवर स्थापित करें
नई सीलिंग गैसकेट स्थापित करें या गियरबॉक्स एंड कवर के सीलिंग नाली में सीलेंट लागू करें (समान रूप से एक पतली परत लागू करें), यह सुनिश्चित करना कि सीलिंग सतह साफ है।
अंतिम कवर के पता लगाने वाले पिन को संरेखित करें, समान रूप से फिक्सिंग बोल्ट को कस लें (विकर्ण अनुक्रम का पालन करें और अंत कवर को विकृत करने से रोकने के लिए टोक़ को मैनुअल आवश्यकताओं के अनुसार कस लें)।
कंकाल तेल सील स्थापित करते समय, होंठ अभिविन्यास (आमतौर पर तेल कक्ष की ओर की ओर) पर ध्यान दें, होंठ को नुकसान से बचने के लिए, इसे दबाने के लिए एक विशेष उपकरण का उपयोग करें।
