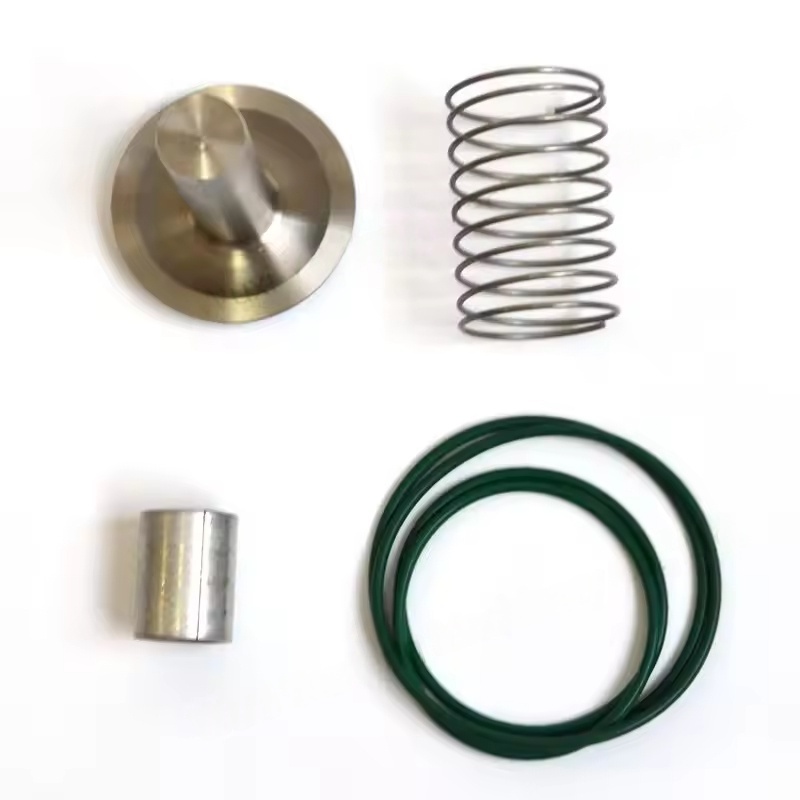

I. एटलस कोपो के मुख्य घटक वाल्व किट वाल्व बॉडी की जाँच करें
यह आमतौर पर कच्चा लोहा, कास्ट स्टील या स्टेनलेस स्टील से बना होता है, जो द्रव मार्ग के मुख्य शरीर के रूप में सेवा करता है, कंप्रेसर के निकास बंदरगाह को डाउनस्ट्रीम पाइपलाइन (जैसे भंडारण टैंक) के साथ जोड़ता है, और उच्च संपीड़ित हवा के दबाव (आमतौर पर 0.7-1.3 एमपीए) का सामना करने की आवश्यकता होती है।
वाल्व कोर (वाल्व डिस्क)
सामान्य रूपों में डिस्क प्रकार, पिस्टन प्रकार या गोलाकार प्रकार शामिल हैं। सामग्री ज्यादातर पहनने-प्रतिरोधी धातुएं हैं (जैसे कि पीतल, स्टेनलेस स्टील) या इंजीनियरिंग प्लास्टिक। यह सीलिंग प्राप्त करने और गैस के रिवर्स प्रवाह को रोकने के लिए वाल्व सीट के साथ निकट संपर्क में है।
वाल्व सीट
यह वाल्व बॉडी के अंदर स्थित है और एक सीलिंग सतह बनाने के लिए वाल्व कोर से संपर्क करता है। आमतौर पर, उच्च कठोरता (जैसे कांस्य, स्टेनलेस स्टील) के साथ सामग्री का उपयोग किया जाता है। कुछ डिज़ाइन सीलिंग प्रदर्शन को बढ़ाने के लिए रबर सीलिंग रिंग को शामिल कर सकते हैं। वसंत
वाल्व कोर को बंद रखने के लिए प्रीलोड बल प्रदान करें। जब कंप्रेसर का निकास दबाव वसंत बल के योग और डाउनस्ट्रीम बैक प्रेशर से अधिक होता है, तो वाल्व कोर को खुला धकेल दिया जाता है, और संपीड़ित हवा के माध्यम से गुजरता है; जब कंप्रेसर रुक जाता है, तो स्प्रिंग वाल्व कोर को अपनी मूल स्थिति में वापस धकेल देता है, रिटर्न फ्लो पथ को काट देता है।
सहायक घटक
गाइड आस्तीन (वाल्व कोर की चिकनी गति सुनिश्चित करने के लिए), सीलिंग रिंग (वाल्व बॉडी और पाइपलाइन के बीच संबंध में रिसाव को रोकने के लिए), बोल्ट और अखरोट (घटक निर्धारण के लिए), आदि शामिल करें।
Ii। एटलस कोपको चेक वाल्व किट का कार्य सिद्धांत
जब कंप्रेसर चल रहा है: कंप्रेसर द्वारा डिस्चार्ज की गई उच्च दबाव वाली हवा स्प्रिंग फोर्स और डाउनस्ट्रीम दबाव को खत्म कर देती है, वाल्व कोर को वाल्व सीट से दूर धकेलती है, और हवा का प्रवाह चेक वाल्व से होकर गुजरता है और हवा के जलाशय या बाद की प्रणाली में प्रवेश करता है।
जब कंप्रेसर रुक जाता है या उतार दिया जाता है: निकास दबाव गिरता है, और स्प्रिंग फोर्स वाल्व कोर को बंद कर देता है, जिससे हवा के जलाशय में संपीड़ित हवा के वापसी प्रवाह को अवरुद्ध कर देता है, जो रोटर रिवर्स रोटेशन से बचता है, हवा के रास्ते में तेल स्पिलिंग को चिकनाई करता है, और अन्य समस्याएं।
Iii। ATLAS COPCO चेक वाल्व किट की प्रमुख तकनीकी आवश्यकताएं
सीलिंग: वाल्व कोर और वाल्व सीट के बीच फिट को रिवर्स दिशा में कोई रिसाव सुनिश्चित करने के लिए सटीक होना चाहिए। अन्यथा, यह सिस्टम के दबाव में कमी और ऊर्जा की खपत में वृद्धि का कारण होगा।
प्रतिक्रिया की गति: दबाव हानि को कम करने के लिए इसे जल्दी से खोलने/बंद करने की आवश्यकता होती है, खासकर जब कंप्रेसर अक्सर शुरू होता है और रुक जाता है, तो इसे मज़बूती से संचालित करने की आवश्यकता होती है।
पहनने के खिलाफ क्रूरता: वाल्व कोर, वाल्व सीट, और अन्य घटकों को संपीड़ित हवा के दीर्घकालिक कटाव का सामना करने की आवश्यकता होती है जिसमें तेल धुंध और अशुद्धियों का पता लगाया जा सकता है।
दबाव प्रतिरोध: वाल्व शरीर को क्रैकिंग को रोकने के लिए कंप्रेसर के अधिकतम निकास दबाव का 1.5-2 गुना अधिक झलकने की जरूरत है।
