I. एटलस कॉपको स्क्रू एयर कंप्रेसर ऑयल सेपरेटर के मुख्य कार्य
तेल-गैस पृथक्करण: तेल-गैस मिश्रण (1000-2000 पीपीएम की एकाग्रता में तेल युक्त) स्क्रू कंप्रेसर द्वारा डिस्चार्ज किया गया एक अत्यंत निम्न स्तर पर अलग किया जाता है (उच्च गुणवत्ता वाले विभाजक इसे 3 पीपीएम से नीचे तक कम कर सकते हैं), स्वच्छ संपीड़ित हवा के उत्पादन को सुनिश्चित करते हुए।
तेल वापसी की गारंटी: अलग -अलग चिकनाई तेल को तेल के नुकसान को रोकने और स्नेहन प्रणाली परिसंचरण को बनाए रखने के लिए तेल वापसी पाइप के माध्यम से कंप्रेसर मुख्य इकाई में वापस भेजा जाता है।
दबाव स्थिरता: संपीड़ित हवा के आउटलेट के लिए एक बफर घटक के रूप में, यह वायु प्रवाह धड़कन को कम करता है और सिस्टम के दबाव को स्थिर करता है।
Ii। एटलस कोपको स्क्रू एयर कंप्रेसर ऑयल सेपरेटर की संरचना संरचना
विभाजक आवास
यह दबाव-प्रतिरोधी स्टील से बना है और आमतौर पर एक ऊर्ध्वाधर या क्षैतिज बेलनाकार आकार में होता है। यह पृथक्करण घटकों को समायोजित करता है और कंप्रेसर के रेटेड निकास दबाव (आमतौर पर 0.7-1.3 एमपीए) और उच्च तापमान (80-100 ℃) के रेटेड निकास दबाव का सामना करने की आवश्यकता होती है।
पृथक्करण घटक
प्राथमिक पृथक्करण परत: ज्यादातर केन्द्रापसारक या बाफ़ल संरचना में, अधिकांश तेल बूंदों (लगभग 90%) को अलग करने के लिए तेल और गैस के घनत्व अंतर और जड़त्वीय बल का उपयोग करते हुए।

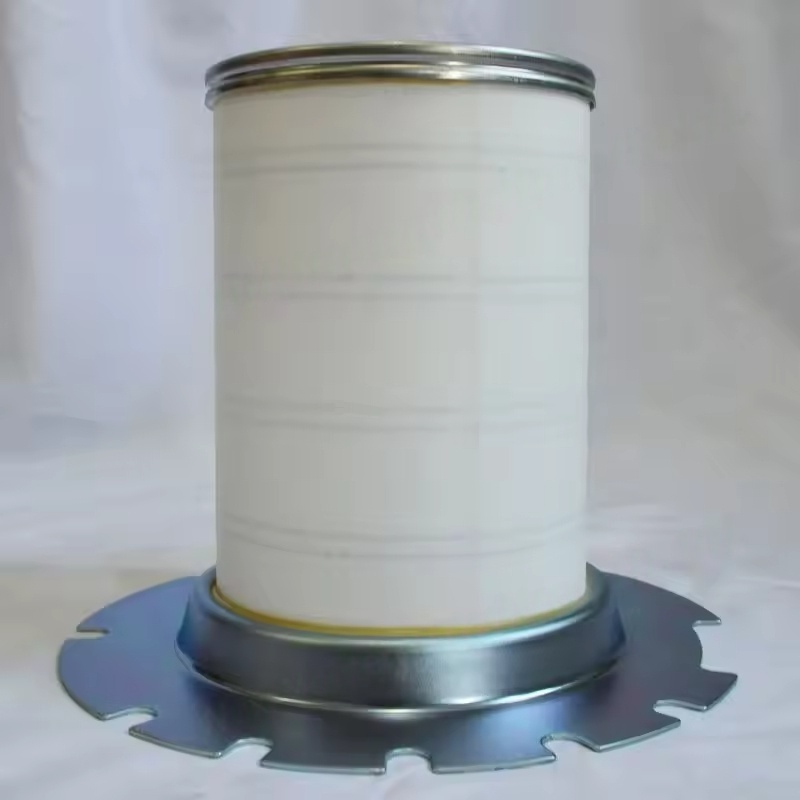

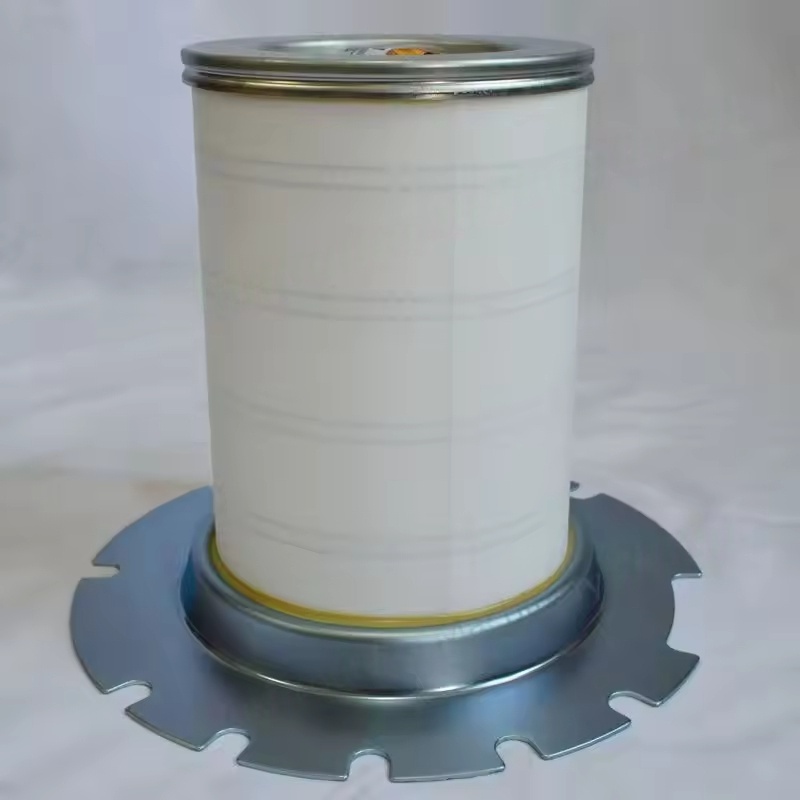

फाइन सेपरेशन लेयर: कोर शीसे रेशा या पॉलिएस्टर फाइबर से बना एक फिल्टर तत्व है, जो इंटरसेप्शन, डिफ्यूजन और एकत्रीकरण के माध्यम से माइक्रो-आकार के तेल धुंध (0.1-1 μM) को कैप्चर करता है, जो पृथक्करण सटीकता को सुनिश्चित करने की कुंजी है।
सहायक घटक
ऑयल रिटर्न वाल्व (चेक वाल्व): कंप्रेसर रुकने पर चिकनाई वाले तेल के बैकफ्लो को रोकता है।
दबाव अंतर स्विच: फिल्टर तत्व से पहले और बाद में दबाव अंतर की निगरानी करता है, प्रतिस्थापन समय का संकेत देता है (आमतौर पर, प्रतिस्थापन की आवश्यकता होती है जब दबाव अंतर 0.15 एमपीए तक पहुंचता है)।
सुरक्षा वाल्व: ओवरप्रेस के मामले में आवास को फटने से बचाने के लिए दबाव जारी करता है।
तेल डिस्चार्ज वाल्व: आवास के नीचे तेल जमा को नियमित रूप से छुट्टी देने के लिए उपयोग किया जाता है।
Iii। एटलस कोपको स्क्रू एयर कंप्रेसर ऑयल सेपरेटर का पृथक्करण सिद्धांत
प्राथमिक पृथक्करण: तेल-गैस मिश्रण विभाजक में प्रवेश करने के बाद, प्रवाह की दिशा को गाइड प्लेट द्वारा बदल दिया जाता है, और केन्द्रापसारक बल बड़े तेल की बूंदों (> 10 माइक्रोन) को आवास की आंतरिक दीवार की ओर फेंकने का कारण बनता है, एक तेल फिल्म बनाता है और नीचे के तेल कक्ष में बहता है।
ठीक पृथक्करण: प्राथमिक पृथक्करण के बाद हवा (ठीक तेल धुंध युक्त) फाइबर फिल्टर तत्व से होकर गुजरती है, और तेल की धुंध को फ़िल्टर तत्व की सतह पर adsorbed और संघनित किया जाता है, फ़िल्टर तत्व की आंतरिक दीवार के साथ नीचे की ओर बहता है, और तेल वापसी पाइप के माध्यम से कंप्रेसर में लौटता है।
तेल वापसी प्रक्रिया: अलग-अलग चिकनाई तेल दबाव अंतर के तहत है, तेल रिटर्न वाल्व से गुजरता है, थ्रॉटलिंग छेद (तेल रिटर्न वॉल्यूम को नियंत्रित करने के लिए) कंप्रेसर के कम दबाव वाले कक्ष में, परिसंचरण को पूरा करता है।
Iv। एटलस कोपको स्क्रू एयर कंप्रेसर ऑयल सेपरेटर के प्रमुख प्रदर्शन संकेतक
पृथक्करण दक्षता: उच्च-गुणवत्ता वाले विभाजक 99.99%से अधिक की दक्षता प्राप्त कर सकते हैं, जिसमें अवशिष्ट तेल सामग्री ≤ 3 पीपीएम है।
दबाव हानि: नए फिल्टर तत्व का दबाव हानि। 0.02 एमपीए होना चाहिए। अत्यधिक दबाव हानि से ऊर्जा की खपत बढ़ेगी।
सेवा जीवन: आमतौर पर 2000-4000 घंटे, हवा की गुणवत्ता, चिकनाई तेल की गुणवत्ता और परिचालन की स्थिति से प्रभावित।
