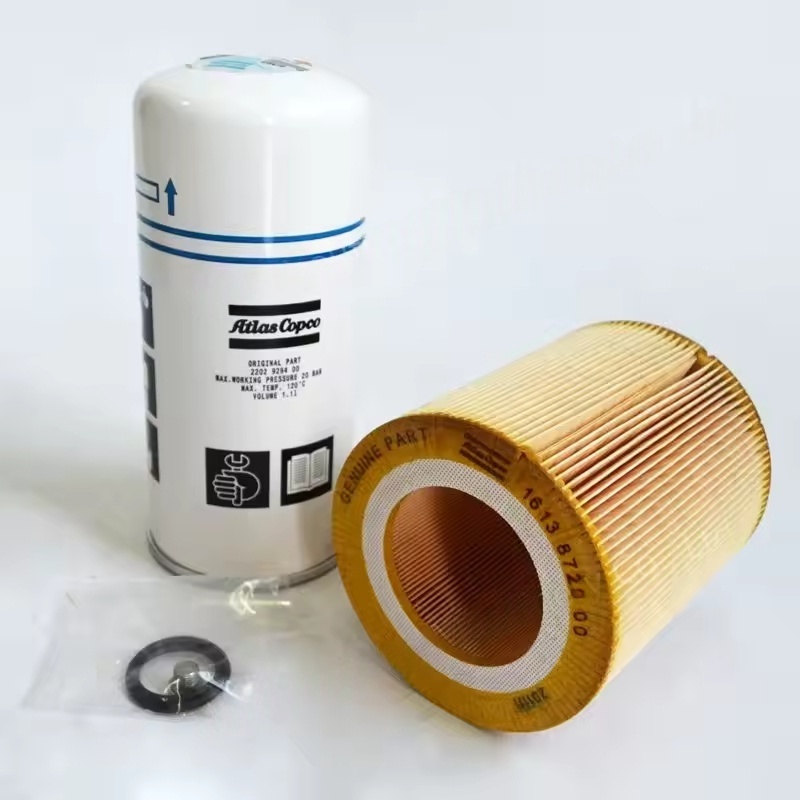

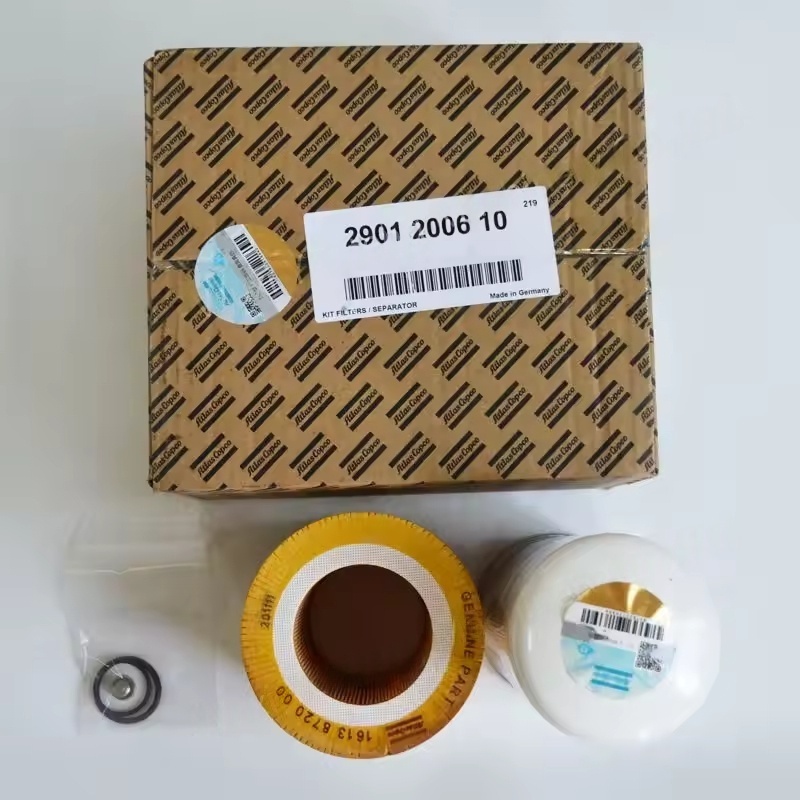

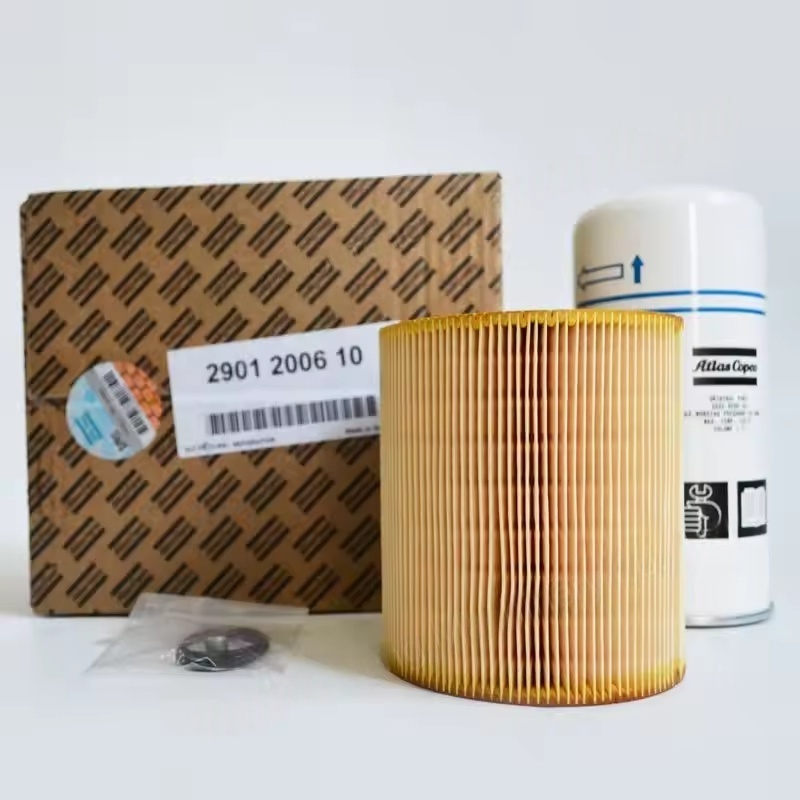

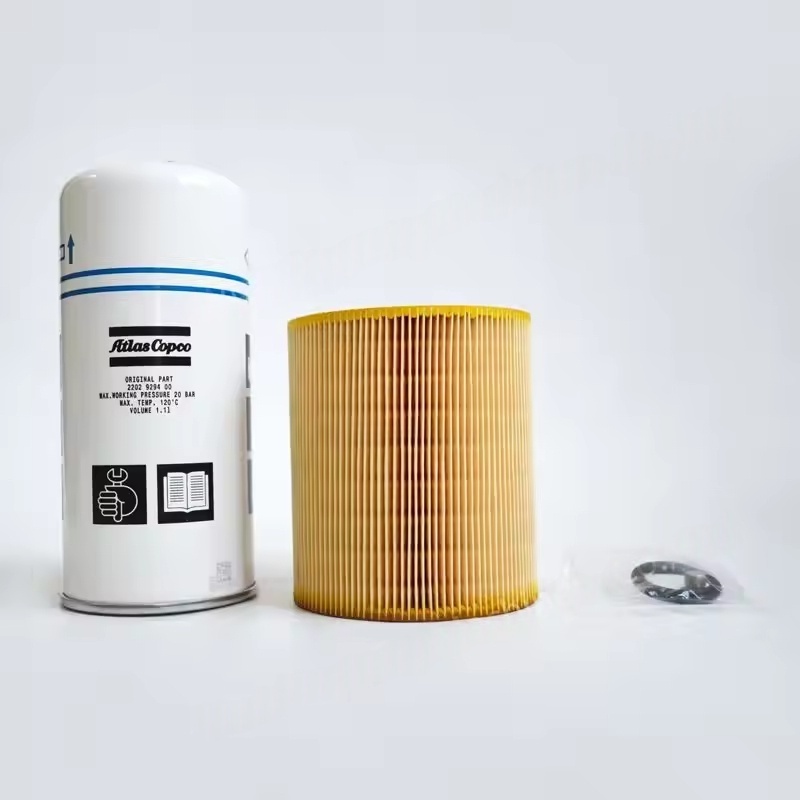

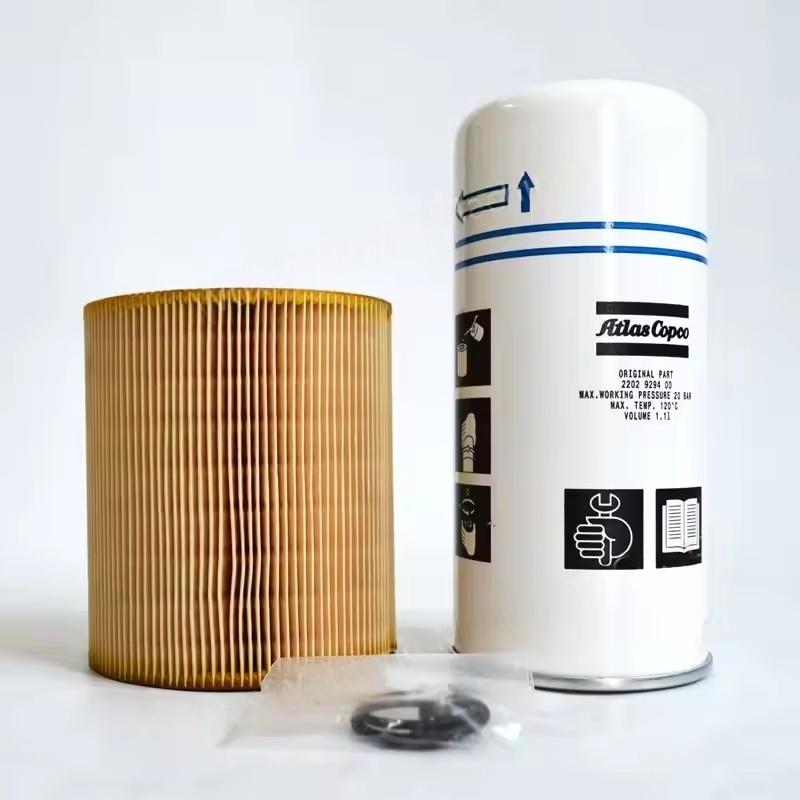

I. एटलस कॉपको एयर फिल्टर घटक
एयर फिल्टर का उपयोग आने वाली हवा से धूल, कणों, नमी और अन्य अशुद्धियों को हटाने के लिए किया जाता है, जिससे उन्हें एयर कंप्रेसर मुख्य इकाई (जैसे स्क्रू, पिस्टन, आदि) में प्रवेश करने से रोकते हैं, आंतरिक भागों के पहनने, रुकावट, या जंग से बचते हैं, और बाद के प्रसंस्करण उपकरणों पर बोझ को कम करते हैं।
मुख्य घटक:
फ़िल्टर आवास
धातु या उच्च शक्ति वाले प्लास्टिक से बना, इसमें कुछ सीलिंग और दबाव प्रतिरोध गुण होते हैं, आंतरिक फिल्टर तत्व की रक्षा करते हैं और एयरफ्लो को सुचारू रूप से निर्देशित करते हैं। आमतौर पर, इसमें इनलेट और आउटलेट इंटरफेस होते हैं, और कुछ दबाव अंतर संकेतक (फ़िल्टर तत्व प्रतिस्थापन की याद दिलाने के लिए) से सुसज्जित होते हैं।
फ़िल्टर तत्व
सामग्री: आमतौर पर कागज, गैर-बुने हुए कपड़े, कांच फाइबर, या धातु की जाली से बना है, और विभिन्न सामग्रियों में अलग-अलग निस्पंदन सटीकता (आमतौर पर कई माइक्रोमीटर से लेकर कई दसियों माइक्रोमीटर तक) होती है।
संरचना: ज्यादातर मुड़ा हुआ या बेलनाकार, निस्पंदन क्षेत्र को बढ़ाना और सेवा जीवन का विस्तार करना।
कार्य: ठोस कणों और हवा में कुछ नमी को अवरोधन और सोखना के माध्यम से कैप्चर करना, और निस्पंदन दक्षता सीधे हवा के सेवन की गुणवत्ता को प्रभावित करती है।
सीलिंग पार्ट्स
जैसे रबर सीलिंग रिंग, फिल्टर हाउसिंग और फिल्टर तत्व के बीच सील को सुनिश्चित करना, साथ ही साथ फिल्टर हाउसिंग और एयर कंप्रेसर के हवा के सेवन के बीच, अनफ़िल्टर्ड एयर को सीधे सिस्टम में प्रवेश करने से रोकना।
सहायक घटक
कुछ फ़िल्टर सुरक्षात्मक कवर (बारिश के पानी और मलबे को प्रवेश करने से रोकने के लिए) से सुसज्जित हैं, नाली वाल्व (फिल्टर आवास में कंडेंस्ड पानी का निर्वहन करने के लिए), या विभेदक दबाव स्विच (फिल्टर तत्व बंद होने पर एक अलार्म को ट्रिगर करने के लिए)।
Ii। एटलस कोपको तेल फिल्टर घटकों (कोर के रूप में तेल-गैस विभाजक के साथ)
जब एयर कंप्रेसर काम कर रहा होता है, तो तेल को संपीड़ित हवा के साथ चिकनाई से मिल जाता है (विशेष रूप से तेल-इंजेक्टेड एयर कंप्रेशर्स के लिए)। तेल फ़िल्टर घटक का मुख्य कार्य तेल को संपीड़ित हवा से अलग करना है, यह सुनिश्चित करते हुए कि डिस्चार्ज किए गए संपीड़ित हवा में एक तेल सामग्री होती है जो मानक (आमतौर पर ≤ 3 पीपीएम) को पूरा करती है, और साथ ही रीसाइक्लिंग के लिए चिकनाई तेल को पुनर्प्राप्त करती है।
मुख्य घटक:
तेल-गैस पृथक्करण टैंक
धातु का दबाव पोत, संपीड़ित हवा और चिकनाई तेल के मिश्रण के बाद टैंक में प्रवेश करता है, इसे शुरू में वॉल्यूम विस्तार, केन्द्रापसारक बल, आदि (मोटे पृथक्करण) के माध्यम से अलग किया जाता है, और बड़े तेल की बूंदें गुरुत्वाकर्षण के कारण नीचे तक गिर जाती हैं।
तेल-गैस पृथक्करण फ़िल्टर तत्व
सामग्री: मल्टी-लेयर कम्पोजिट फिल्टर सामग्री (जैसे ग्लास फाइबर, पॉलिएस्टर फाइबर, आदि), हाइड्रोफोबिक गुणों के साथ, छोटे तेल की बूंदों को सोखने में सक्षम।
समारोह: प्रसार और अवरोधन सिद्धांतों के माध्यम से अलग-अलग संपीड़ित हवा पर ठीक निस्पंदन करना, बड़े तेल की बूंदों में माइक्रोमीटर के आकार के तेल की बूंदों को संघनित करना और उन्हें तेल टैंक में वापस करना।
प्रदर्शन संकेतक: पृथक्करण दक्षता (सीधे संपीड़ित हवा की गुणवत्ता को प्रभावित करना), धूल होल्डिंग क्षमता (सेवा जीवन का निर्धारण), दबाव अंतर (जब फ़िल्टर तत्व बंद होने पर बढ़ता है, समय पर प्रतिस्थापन की आवश्यकता होती है)।
तेल वापसी प्रणाली
ऑयल पाइप रिटर्न करें: पृथक्करण टैंक के नीचे से अलग -अलग लुब्रिकेटिंग ऑयल का मार्गदर्शन एयर कंप्रेसर मुख्य इकाई (जैसे स्क्रू कम्प्रेशन चैम्बर) तक, ईंधन की खपत को कम करता है।
ऑयल चेक वाल्व रिटर्न करें: कंप्रेसर रुकने पर स्नेहन तेल की वापसी को रोकना, अगले स्टार्टअप के दौरान तेल छिड़काव से बचने के लिए।
सुरक्षा और निगरानी घटक
सुरक्षा वाल्व: स्वचालित रूप से दबाव जारी करता है जब पृथक्करण टैंक में दबाव उपकरण की रक्षा करते हुए सीमा से अधिक हो जाता है।
तेल स्तर दर्पण / सेंसर: तेल की सामान्य स्नेहन प्रणाली की आपूर्ति सुनिश्चित करने के लिए तेल टैंक में तेल स्तर की निगरानी करना।
