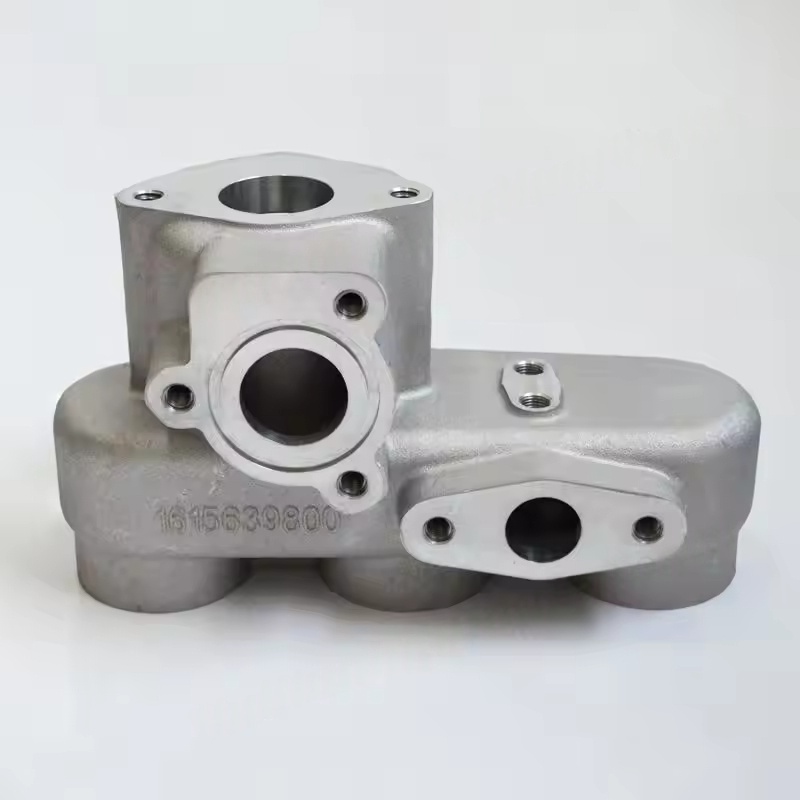

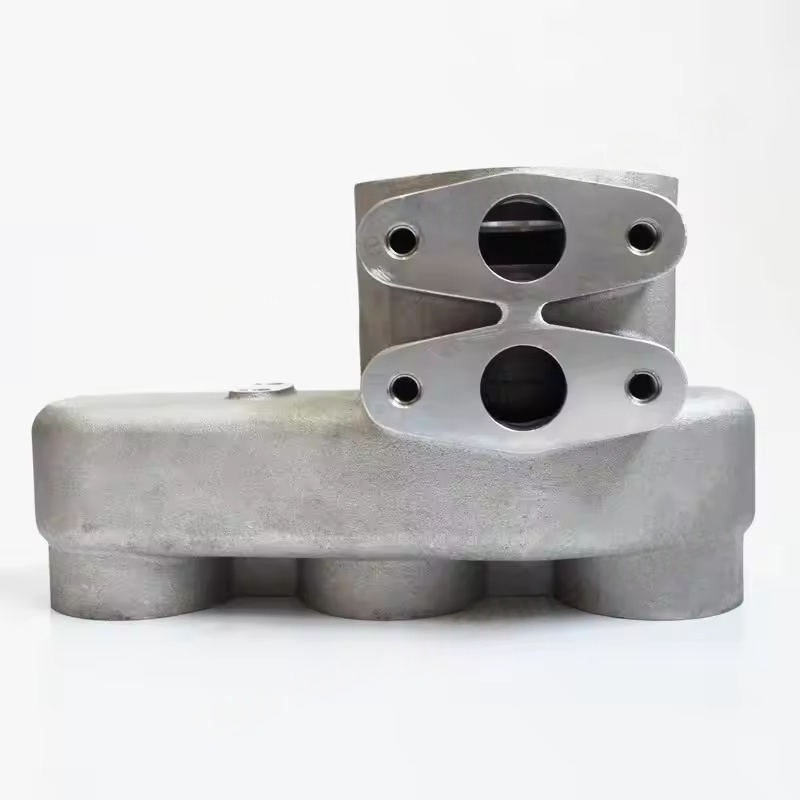

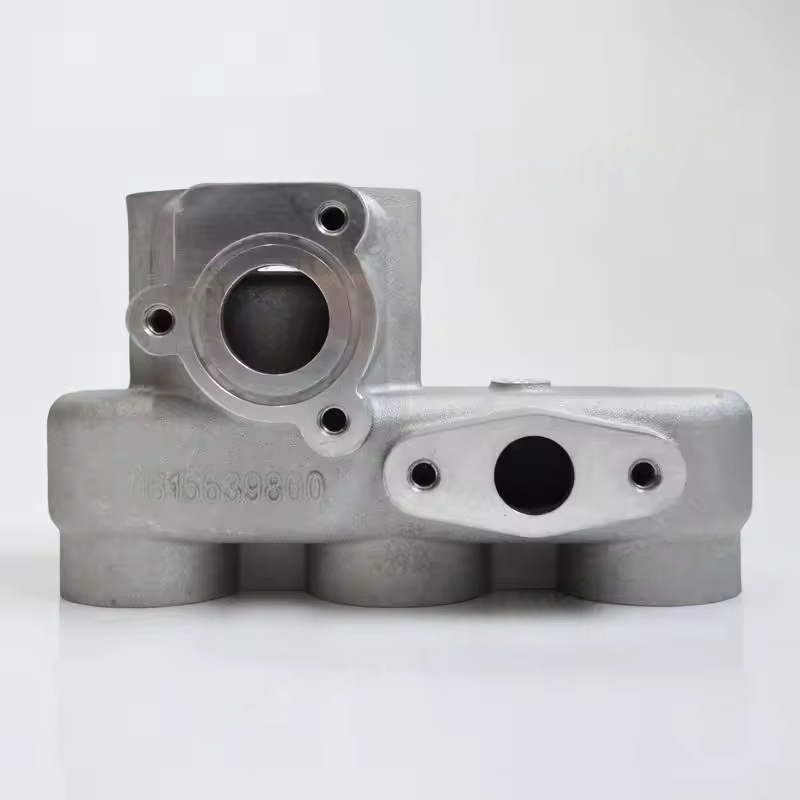

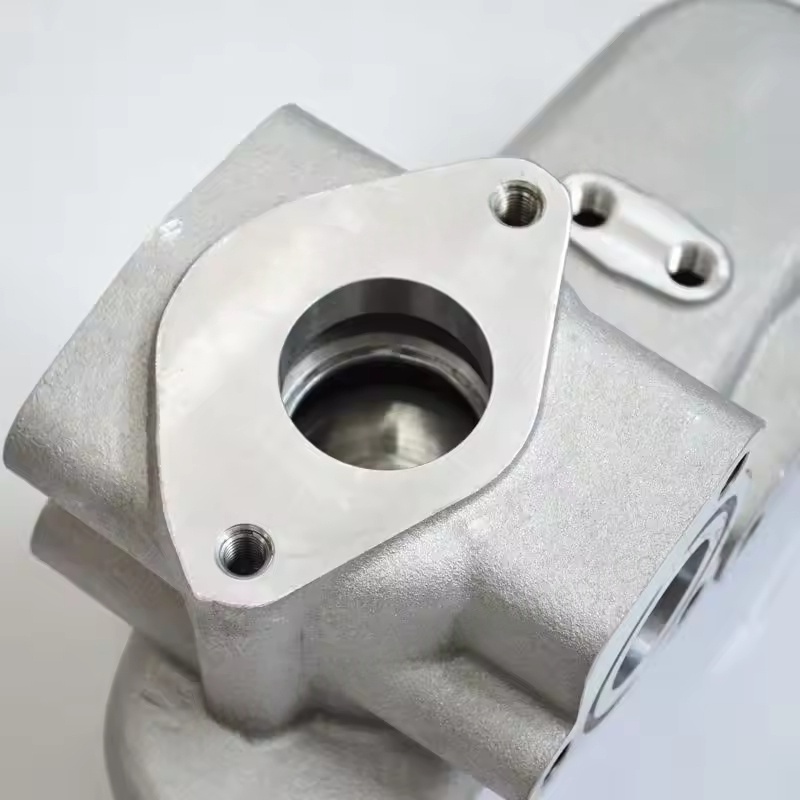

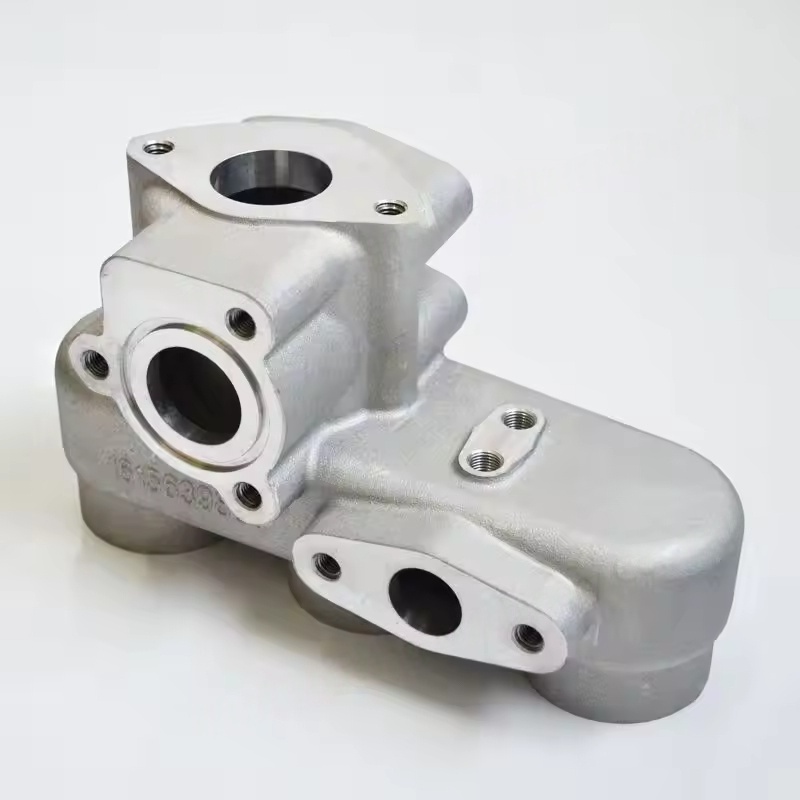

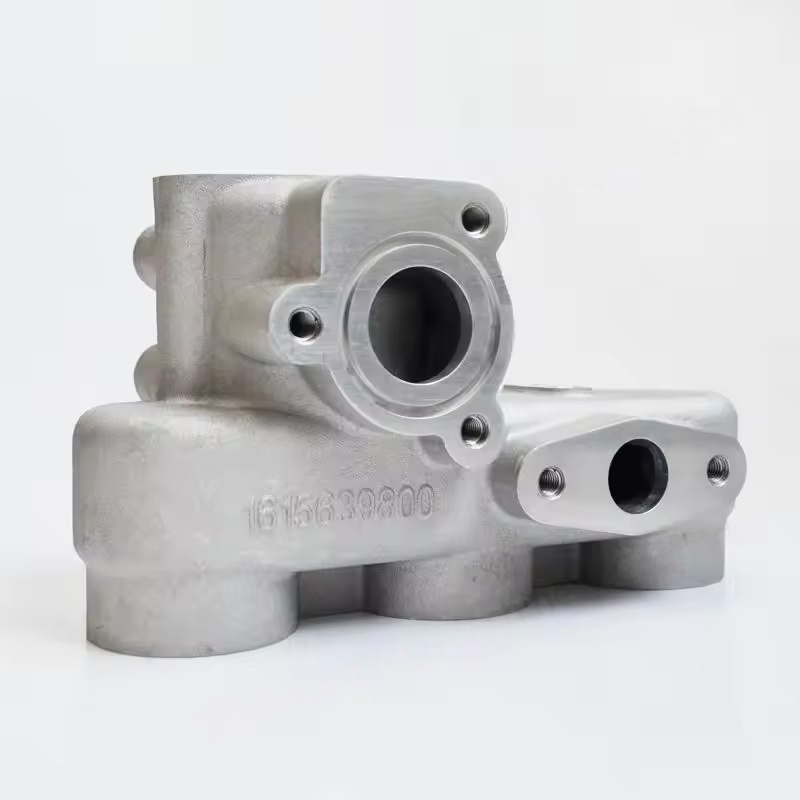

एटलस कोपको एयर कंप्रेशर्स के लिए तेल फिल्टर का आधार - 1। संरचना और कार्य
कोर संरचना: आमतौर पर एक धातु कास्टिंग (ज्यादातर एल्यूमीनियम मिश्र धातु या कच्चा लोहा), तेल इनलेट, तेल आउटलेट, स्थापना इंटरफ़ेस और सीलिंग सतह को एकीकृत करता है। कुछ ठिकानों में एक बाईपास वाल्व भी होता है (जब फ़िल्टर तत्व बंद हो जाता है, तो बाईपास वाल्व यह सुनिश्चित करने के लिए खुलता है कि चिकनाई का तेल फिल्टर तत्व के चारों ओर घूमता है और प्रवाह करना जारी रखता है, मुख्य इकाई को तेल की कमी के कारण क्षतिग्रस्त होने से रोकता है)। मुख्य समारोह:
तेल फ़िल्टर को ठीक करें और यह सुनिश्चित करें कि फ़िल्टर तत्व को सुरक्षित रूप से यूनिट के कंपन वातावरण में ढीला और तेल रिसाव को रोकने के लिए स्थापित किया गया है।
मशीन के मुख्य तेल मार्ग (निस्पंदन से पहले) से फ़िल्टर में प्रवेश करने के लिए चिकनाई तेल का मार्गदर्शन करें, और फिर फ़िल्टर किए गए स्वच्छ तेल को मशीन के मुख्य बीयरिंग, रोटार, आदि (निस्पंदन के बाद) में वापस भेजें, एक पूर्ण स्नेहन सर्किट बनाते हैं।
सीलिंग डिज़ाइन (ओ-रिंग या सीलिंग गैसकेट के साथ) के माध्यम से, प्रवाह प्रक्रिया के दौरान लीक होने से चिकनाई तेल को रोकें, स्थिर सिस्टम दबाव सुनिश्चित करें।
Ii। अनुकूलन और विशेषताएँ
तेल सर्किट लेआउट और फ़िल्टर विनिर्देशों (व्यास, इंटरफ़ेस थ्रेड) के लिए कस्टमाइज़ एयर कंप्रेशर्स (जैसे GA, ZR, ZT, आदि) की विभिन्न श्रृंखलाओं के तेल फ़िल्टर और मुख्य तेल सर्किट के साथ सटीक संबंध सुनिश्चित करना।
सामग्री में कुछ तेल प्रतिरोध और यांत्रिक शक्ति है, जो स्थापना के दौरान चिकनाई तेल और टोक़ के दीर्घकालिक भिगोने को समझने में सक्षम है, और मशीन संचालन (-10 से 120 ℃) के दौरान तापमान में परिवर्तन के लिए अनुकूल है।
Iii। सामान्य समस्याएं और रखरखाव
लीकेज फॉल्ट: बेस और फिल्टर के बीच सीलिंग सतह को पहनें, ओ-रिंग की उम्र बढ़ने, या बेस में दरारें ही, सभी तेल रिसाव का कारण बन सकती हैं। सीलिंग भागों की स्थिति की जाँच करें और यदि आवश्यक हो तो आधार को बदलें।
रुकावट या खराब प्रवाह: यदि आधार के अंदर तेल मार्ग अशुद्धता जमाव या कास्टिंग दोष (जैसे कि अशुद्ध बूर) के कारण बंद हो जाता है, तो यह अपर्याप्त चिकनाई तेल प्रवाह का कारण होगा। आधार को अलग और साफ या बदलें।
स्थापना ध्यान: तेल फिल्टर को बदलने पर, आधार की सील सतह को साफ करें, खरोंच या विरूपण की जांच करें; नए फ़िल्टर को स्थापित करते समय, इसे निर्दिष्ट टोक़ (आमतौर पर 20-30 एन · एम) के अनुसार कस लें, ओवर-टाइटिंग से बचें जो आधार धागे या अंडर-टाइटिंग को नुकसान पहुंचाता है जो रिसाव की ओर जाता है।
