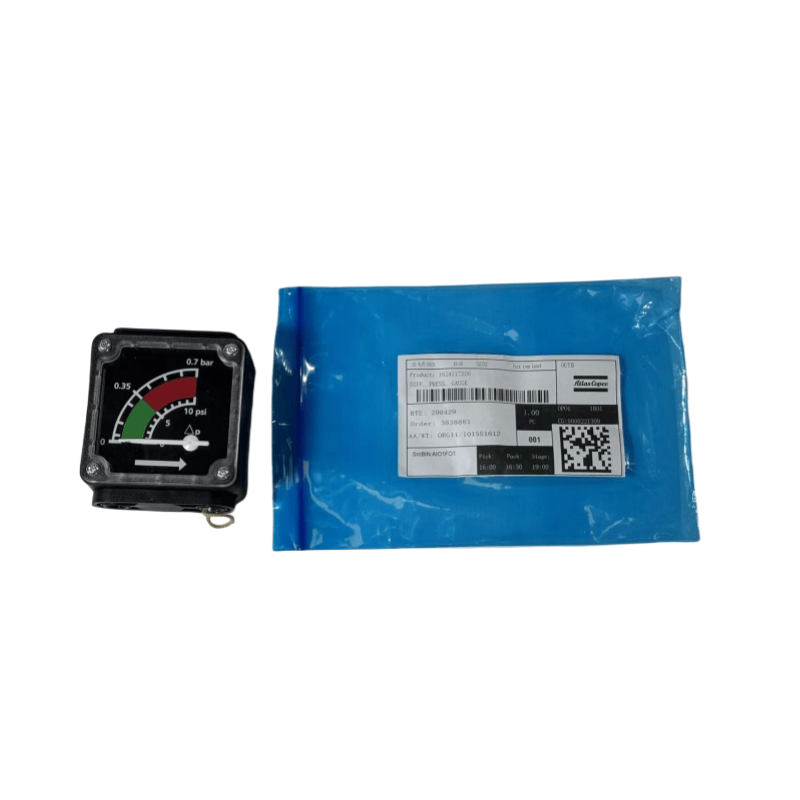

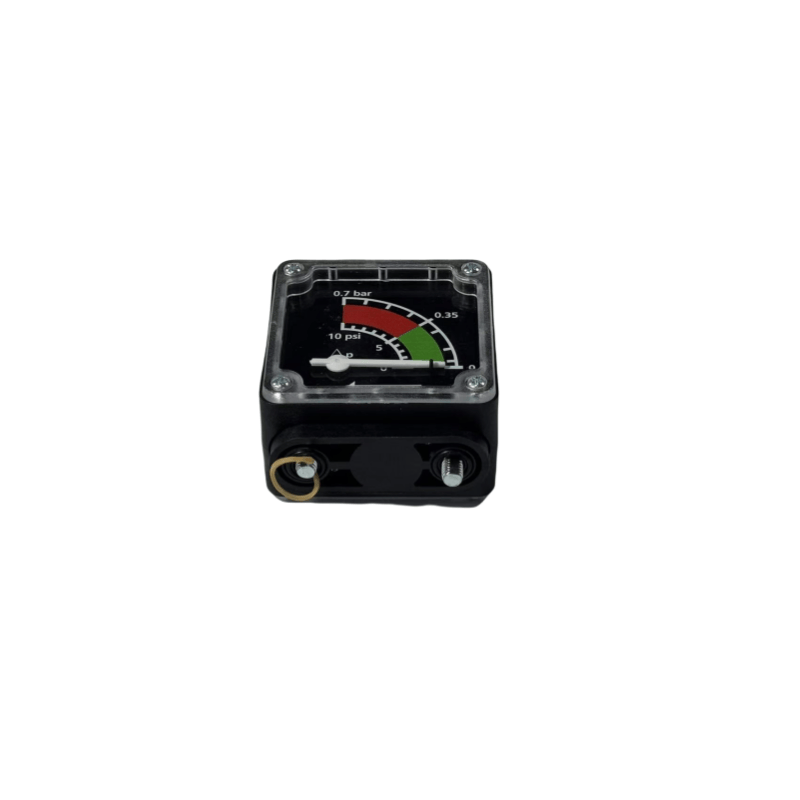

I. बुनियादी संरचना और एटलस कोपको एयर कंप्रेसर प्रेशर गेज की कार्य सिद्धांत
एक एयर कंप्रेसर दबाव गेज के मुख्य घटकों में लोचदार तत्व (संवेदन दबाव के लिए), ट्रांसमिशन तंत्र (विकृति को बढ़ाने के लिए), और संकेत उपकरण (रीडिंग प्रदर्शित करने के लिए) शामिल हैं:
लोचदार तत्व: सबसे आम प्रकार स्प्रिंग ट्यूब (एक खोखले धातु ट्यूब एक सी आकार में मुड़ा हुआ) है। जब संपीड़ित हवा को ट्यूब में पेश किया जाता है, तो स्प्रिंग ट्यूब आंतरिक दबाव के कारण लोचदार विरूपण से गुजरती है, जिसे तब एक कनेक्टिंग रॉड के माध्यम से ट्रांसमिशन तंत्र में प्रेषित किया जाता है।
ट्रांसमिशन मैकेनिज्म: गियर्स, लीवर आदि से बना, यह लोचदार तत्व के छोटे विरूपण को बढ़ाता है और पॉइंटर को घूमने के लिए प्रेरित करता है।

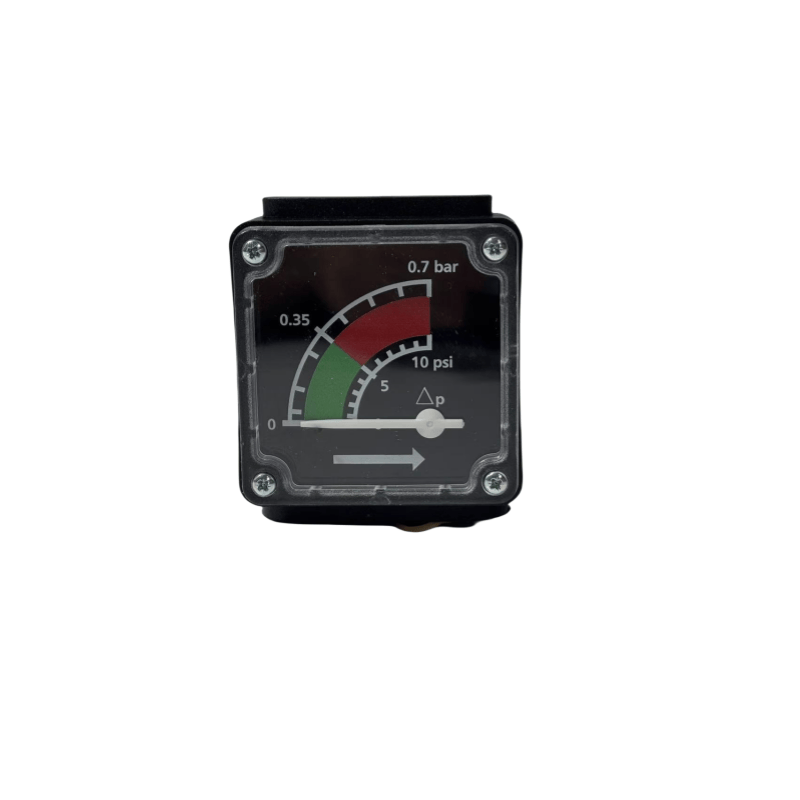

संकेत डिवाइस: डायल स्केल और पॉइंटर सीधे दबाव मान प्रदर्शित करने के लिए एक साथ काम करते हैं (सामान्य इकाइयां एमपीए, बार, या पीएसआई हैं)।
Ii। एटलस कोपको एयर कंप्रेसर प्रेशर गेज के सामान्य प्रकार और अनुप्रयोग परिदृश्य
माप सिद्धांत और संरचना के आधार पर, एयर कंप्रेशर्स आमतौर पर निम्न प्रकारों के दबाव गेज का उपयोग करते हैं:
साधारण सूचक-प्रकार का दबाव गेज
विशेषताएं: सरल संरचना, कम लागत, सहज ज्ञान युक्त रीडिंग, अधिकांश एयर कंप्रेसर सिस्टम के लिए उपयुक्त (जैसे कि एयर स्टोरेज टैंक, मुख्य पाइपलाइन प्रेशर मॉनिटरिंग)।
सटीकता ग्रेड: आमतौर पर 1.6 ग्रेड (स्वीकार्य त्रुटि%1.6%), सामान्य औद्योगिक आवश्यकताओं को पूरा करना; सटीक अनुप्रयोगों के लिए, 1.0 ग्रेड का चयन किया जा सकता है।
भूकंपीय दबाव गेज
संरचना: मामला ग्लिसरॉल या सिलिकॉन तेल से भरा हुआ है ताकि पॉइंटर पर कंपन के प्रभाव को बफर किया जा सके और पॉइंटर घबराहट और आंतरिक घटक पहनने को रोका जा सके।
एप्लिकेशन परिदृश्य: मोबाइल एयर कंप्रेशर्स, पिस्टन-प्रकार की एयर कंप्रेशर्स (महत्वपूर्ण कंपन के साथ) या लगातार दबाव में उतार-चढ़ाव के साथ सिस्टम। विद्युत संपर्क दबाव गेज
फ़ंक्शन: दबाव को इंगित करने के अलावा, यह एक विद्युत संकेत जारी कर सकता है जब दबाव पूर्व निर्धारित सीमा (ऊपरी और निचली सीमाएं) से अधिक हो जाता है और of हवा कंप्रेसर की शुरुआत और स्टॉप को नियंत्रित करें या अलार्म को ट्रिगर करें (जैसे कि दबाव के लिए मशीन को ऊपरी सीमा से अधिक होने पर सुरक्षा के लिए रोकना)।
अनुप्रयोग: एयर कंप्रेसर सिस्टम का स्वचालित नियंत्रण। स्वचालित दबाव विनियमन प्राप्त करना।
अंकीय दबाव गेज
सुविधाएँ ： इलेक्ट्रॉनिक सेंसर द्वारा मापा दबाव ： एलसीडी ， उच्च परिशुद्धता (अक्सर 0.5 ग्रेड से ऊपर) पर डिजिटल रूप में प्रदर्शित किया गया ， ， डेटा रिकॉर्डिंग और संचार कार्यों (जैसे RS485 इंटरफ़ेस) से लैस हो सकता है।
लागू ： इंटेलिजेंट एयर कंप्रेसर सिस्टम या सटीक दबाव नियंत्रण (जैसे प्रयोगशालाओं, सटीक विनिर्माण) की आवश्यकता होती है।
Iii। कोर पैरामीटर और एटलस कोपको एयर कंप्रेसर प्रेशर गेज माप रेंज के लिए चयन टिप्स
एयर कंप्रेसर (आमतौर पर 0 ~ 1.6mpa, 0 ~ 2.5mpa) के वास्तविक कामकाजी दबाव को कवर करना आवश्यक है, और रेंज का चयन करते समय, इस सिद्धांत का पालन करें कि "काम का दबाव 1/3 और 2/3 रेंज के बीच होना चाहिए" (उदाहरण के लिए, यदि काम करने का दबाव 0.7MPA, 0 ~ 1.6mpa से बचने के लिए) हो सकता है, तो डिग्री से बचने के लिए)। सटीकता स्तर
सामान्य कामकाजी परिस्थितियों के लिए, 1.6 ग्रेड पर्याप्त है; माप या सटीक नियंत्रण के लिए, 0.4 ग्रेड या 0.25 ग्रेड (यहां तक कि छोटी त्रुटियों के साथ) की आवश्यकता होती है। इंटरफ़ेस विनिर्देशन
थ्रेडेड इंटरफेस आमतौर पर M14 × 1.5, G1/4, NPT1/4, आदि होते हैं, और एयर कंप्रेसर पाइपलाइन के इंटरफ़ेस से मेल खाने की आवश्यकता होती है। स्थापना एडाप्टर रूपांतरण के माध्यम से की जा सकती है।
पर्यावरणीय अनुकूलनशीलता
तापमान: -40 ~ 70 ℃ (मानक प्रकार), उच्च तापमान वाले वातावरण के लिए, उच्च तापमान प्रतिरोधी मॉडल (जैसे सिलिकॉन से भरे शॉक-प्रतिरोधी गेज) का चयन करें।
मीडिया संगतता: जब संपीड़ित हवा में तेल धुंध होता है, तो सुनिश्चित करें कि गेज के आंतरिक घटक तेल प्रतिरोधी हैं; तेल के बिना हवा के कंप्रेशर्स के लिए, स्टेनलेस स्टील सामग्री (संक्षारण प्रतिरोध के लिए) चुनें।
ATLAS COPCO एयर कंप्रेसर प्रेशर गेज इंस्टॉलेशन लोकेशन के लिए स्थापना और उपयोग विनिर्देश
इसे आसानी से अवलोकन योग्य और कंपन-मुक्त स्थिति (जैसे कि एयर स्टोरेज टैंक के शीर्ष, एयर कंप्रेसर आउटलेट पाइपलाइन) में स्थापित किया जाना चाहिए, प्रत्यक्ष सूर्य के प्रकाश से बचने या गर्मी स्रोतों के करीब (सटीकता को प्रभावित करने से तापमान को रोकने के लिए)।
क्षैतिज या ऊर्ध्वाधर स्थापना (डायल पर इंगित दिशा के अनुसार), एक झुकाव कोण 30 ° से अधिक नहीं है, अन्यथा यह पढ़ने की त्रुटियों का कारण होगा।
स्थापना आवश्यकताएं
एक बफर ट्यूब (जैसे कि एक कॉइल पाइप या एक स्टॉप वाल्व) स्थापित करें: गेज कोर पर दबाव धड़कन के प्रभाव को कम करने और इसके जीवनकाल का विस्तार करने के लिए।
प्रारंभिक उपयोग से पहले निकास गैस: वाल्व खोलते समय, आंतरिक घटकों को नुकसान को रोकने के लिए पाइपलाइन में कंडेनसेट पानी या अशुद्धियों का निर्वहन करने के लिए धीरे -धीरे काम करें।
नियमित अंशांकन
माप आवश्यकताओं के अनुसार, वर्ष में कम से कम एक बार (एक मानक दबाव गेज के साथ तुलना करके), यदि विचलन अत्यधिक है, तो इसे सटीक रीडिंग सुनिश्चित करने के लिए मरम्मत या प्रतिस्थापित करने की आवश्यकता है (विशेष रूप से सुरक्षा से संबंधित भंडारण टैंक में दबाव गेज के लिए)।
