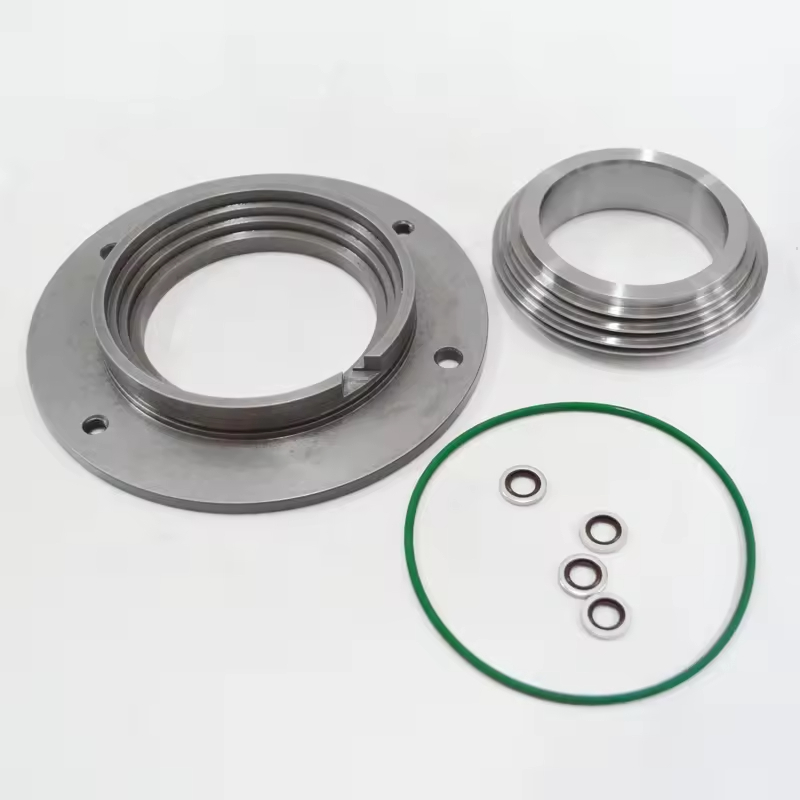

एटलस कॉपको एयर कंप्रेशर्स के लिए ट्रांसमिशन शाफ्ट सील किट के मुख्य घटक
मॉडल के आधार पर, इसमें आमतौर पर शामिल होता है:
मुख्य तेल सील (फ्रेम रबर ऑयल सील या पॉलीटेट्रैफ्लुओरोथिलीन तेल सील, तेल प्रतिरोधी, तापमान-प्रतिरोधी)
धूल सील (बाहरी अशुद्धियों को प्रवेश करने से रोकता है)
चुंबकीय झाड़ी (कुछ मॉडल सुसज्जित हैं, शाफ्ट और सील के बीच सीधे पहनने को कम करते हैं)
ओ-रिंग या सीलिंग गैसकेट (सहायक सीलिंग, आवास की स्थापना सतह के लिए उपयुक्त)
इंस्टॉलेशन टूल्स (कुछ मूल किट में विशेष डिस्सेम्बी और असेंबली स्लीव्स होते हैं)
अनुप्रयोग सुविधाएँ और तकनीकी आवश्यकताएँ
सामग्री संगतता:
तेल-चिकनाई वाले मॉडल (जैसे जीए श्रृंखला): तेल सील ज्यादातर नाइट्राइल रबर (एनबीआर) या फ्लोरोरुबर (एफकेएम) का उपयोग करते हैं, जो खनिज तेल और 100-120 के काम करने में सक्षम हैं।
तेल-मुक्त मॉडल (जैसे ZR श्रृंखला): संपीड़ित हवा को दूषित करने से बचने के लिए खाद्य-ग्रेड EPDM या PTFE सामग्री का उपयोग करें
बड़ी इकाइयाँ (जैसे GA90 और ऊपर) उच्च दबाव और उच्च घूर्णी गति परिदृश्यों को संतुलित करने के लिए एक संयुक्त सीलिंग संरचना का उपयोग कर सकती हैं
प्रदर्शन पैरामीटर:
लागू शाफ्ट व्यास: ट्रांसमिशन शाफ्ट विनिर्देश के आधार पर, सामान्य रेंज φ25-φ60 मिमी है
काम का दबाव: आम तौर पर 0-16bar (मानक मॉडल) या उच्च दबाव (उच्च दबाव वाले मॉडल) का सामना करता है
गति अनुकूलन: कंप्रेसर की रेटेड घूर्णी गति के तहत गतिशील सीलिंग आवश्यकताओं को पूरा करता है (आमतौर पर 1500-3000RPM)
प्रतिस्थापन और रखरखाव बिंदु
मॉडल मिलान:
एयर कंप्रेसर मॉडल (जैसे GA11, GA37, GX7, आदि) और ट्रांसमिशन शाफ्ट विनिर्देशन और ट्रांसमिशन शाफ्ट विनिर्देशन का चयन करना आवश्यक है। विभिन्न श्रृंखलाओं के सीलिंग आयाम बहुत भिन्न होते हैं
यह सुनिश्चित करने के लिए कि तेल सील की होंठ संरचना और स्थापना गहराई मैच यह सुनिश्चित करने के लिए मूल कारखाने भाग संख्या को क्वेरी करने के लिए मशीन सीरियल नंबर को संदर्भित करने की सिफारिश की जाती है
स्थापना सावधानियां:
प्रतिस्थापन से पहले, चिकनाई तेल को खाली करें, शाफ्ट की सतह और स्थापना सीट को साफ करें, पहनने के निशान या बूर निकालें
स्थापित करते समय, प्रेस करने के लिए विशेष उपकरणों का उपयोग करें, तेल सील होंठ के विरूपण से बचें (सख्ती से दस्तक देने पर रोक)
होंठ को साफ चिकनाई वाले तेल (तेल मॉडल) या विशेष स्नेहक ग्रीस (तेल-मुक्त मॉडल) की एक छोटी मात्रा के साथ लेपित करने की आवश्यकता है
