मुख्य घटक और कार्य सिद्धांत

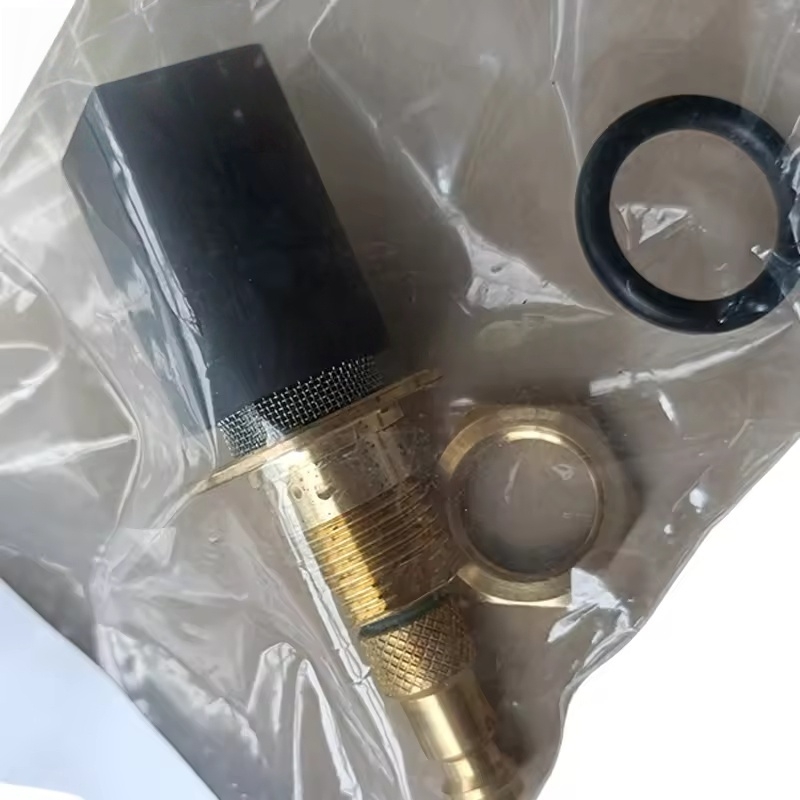

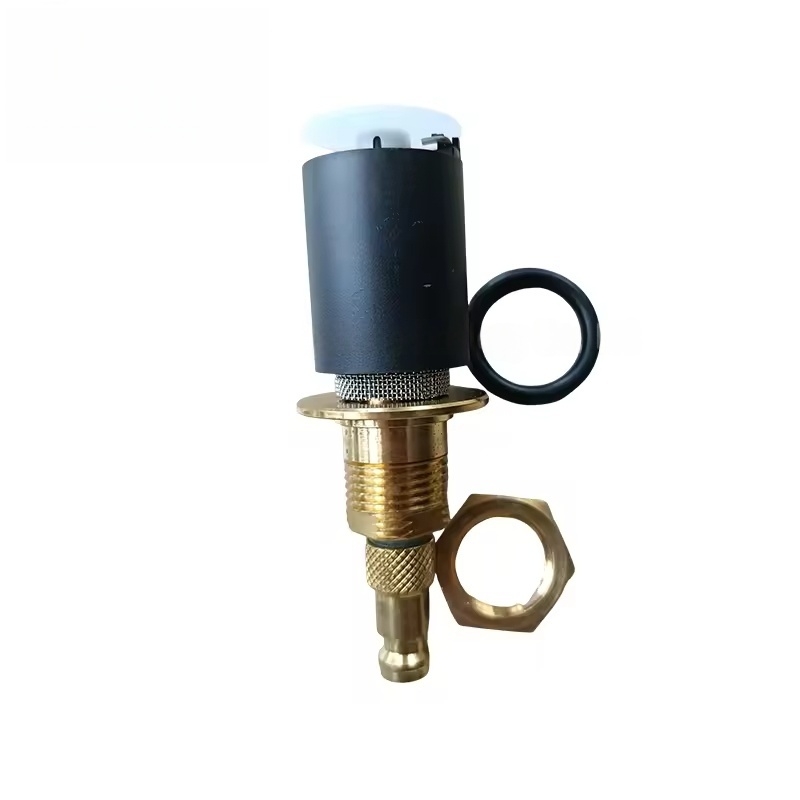

कोर घटक: आमतौर पर वाल्व बॉडी, वाल्व कोर (या डायाफ्राम), इलेक्ट्रोमैग्नेटिक वाल्व (इलेक्ट्रिक टाइप), फ्लोट बॉल (मैकेनिकल टाइप), ड्रेनेज आउटलेट, फिल्टर स्क्रीन और सीलिंग पार्ट्स, आदि शामिल हैं।
काम के सिद्धांत:
मैकेनिकल टाइप (फ्लोट बॉल टाइप): जब संचित घनीभूत पानी एक निश्चित तरल स्तर तक पहुंचता है, तो फ्लोट बढ़ जाता है और वाल्व कोर को खोलने के लिए ड्राइव करता है, जिससे पानी बाहर निकल जाता है। पानी की नालियों के बाद, फ्लोट गिरता है और वाल्व को बंद कर देता है, स्वचालित जल निकासी को प्राप्त करता है।
इलेक्ट्रिक प्रकार (इलेक्ट्रोमैग्नेटिक वाल्व): सिस्टम को नियमित अंतराल पर विद्युत चुम्बकीय वाल्व को सक्रिय करने के लिए नियंत्रण प्रणाली द्वारा ट्रिगर किया जाता है, पानी को नाली के लिए जल निकासी आउटलेट खोलना, और निर्धारित समय के बाद वाल्व को बंद करना, समय नियंत्रण के माध्यम से स्वचालित जल निकासी प्राप्त करना।
संयुक्त प्रकार: कुछ मॉडल जल निकासी विश्वसनीयता को बढ़ाने के लिए यांत्रिक और विद्युत सिद्धांतों को जोड़ते हैं।
मुख्य कार्य और अनुप्रयोग स्थान
स्वचालित जल निकासी: मैनुअल ऑपरेशन की कोई आवश्यकता नहीं है, संपीड़ित हवा से संपीड़ित हवा से कंडेनसेट पानी (तेल, पानी और मिश्रित अशुद्धियों से युक्त) को तुरंत डिस्चार्ज करना, संपीड़ित हवा की गुणवत्ता सुनिश्चित करना।
एंटी-लाइकेज डिज़ाइन: ड्रेनेज के दौरान, केवल तरल को डिस्चार्ज किया जाता है, जिससे संपीड़ित हवा के नुकसान को कम किया जाता है और ऊर्जा की खपत कम होती है।
आवेदन स्थान:
हवा कंप्रेसर भंडारण टैंक के नीचे
प्राथमिक/माध्यमिक तेल-पानी विभाजक का आउटलेट
प्रशीतित या सोखना प्रकार ड्रायर का जल निकासी आउटलेट
फ़िल्टर के नीचे (जैसे सटीक फ़िल्टर, सक्रिय कार्बन फिल्टर)
तकनीकी सुविधाओं
उच्च विश्वसनीयता: दबाव को सहन करता है (आमतौर पर 0 ~ 16 बार) और तापमान (पर्यावरणीय तापमान ~ 60 ℃) संपीड़ित वायु प्रणाली का, आर्द्र और तैलीय काम करने की स्थिति के लिए।
कम रखरखाव की आवश्यकताएं: अंतर्निहित फ़िल्टर स्क्रीन वाल्व कोर को अवरुद्ध करने से अशुद्धियों को रोकता है, और कुछ मॉडलों में स्व-सफाई कार्य होते हैं।
बहुमुखी संगतता: विभिन्न इंटरफ़ेस आकार (जैसे 1/4 "और 3/8" थ्रेड्स) और स्थापना विधियों (ऊर्ध्वाधर, क्षैतिज) में उपलब्ध, विभिन्न मॉडलों (जैसे जीए, जीएक्स, जी श्रृंखला, आदि) के लिए उपयुक्त है।
पर्यावरणीय डिजाइन: मैनुअल जल निकासी की श्रम तीव्रता को कम करता है और घनीभूत पानी के यादृच्छिक निर्वहन के कारण होने वाले पर्यावरण प्रदूषण से बचा जाता है।
सामान्य दोष और प्रतिस्थापन रखरखाव
दोष अभिव्यक्ति:
खराब जल निकासी या पूर्ण रुकावट (कंडेनसेट पानी को छुट्टी नहीं दी जा सकती है, तरल स्तर बढ़ता है)।
खराब वाल्व बंद होने के कारण रिसाव (सिस्टम प्रेशर ड्रॉप्स, ऊर्जा की खपत बढ़ जाती है)।
इलेक्ट्रोमैग्नेटिक वाल्व एक्ट (इलेक्ट्रिक प्रकार) या फ्लोट बॉल अटक नहीं जाता है (यांत्रिक प्रकार)।
सामान्य कारणों में:
वाल्व कोर या फ़िल्टर स्क्रीन (जैसे तेल के दाग, धातु मलबे) को अवरुद्ध करने वाली अशुद्धियां।
उम्र बढ़ने या पहनने वाले भागों को सील करना (रिसाव का कारण)।
इलेक्ट्रोमैग्नेटिक वाल्व कॉइल को जला दिया गया या लाइन की विफलता (इलेक्ट्रिक प्रकार)।
फ्लोट बॉल टूटना या अटक (यांत्रिक प्रकार)।
