I. एटलस कॉपको के मुख्य घटक
विशेष उपकरण सेट
असेंबली और डिस्सैबली टूल: गियरबॉक्स बोल्ट (टॉर्क स्केल के साथ), गियर रिमूवर (डिस्सैमली के दौरान शाफ्ट सिस्टम को नुकसान को रोकने के लिए) को फिट करने के लिए सॉकेट रिंच शामिल हैं, वहन करने वाले को खींचने वाला (गहरी नाली बॉल बेयरिंग या टेपर्ड रोलर बीयरिंग निकालने के लिए), हेक्स की गेन सेट (गियरबॉक्स कवर के फिक्सिंग स्क्रू को फिक्सिंग स्क्रू)।
मापने वाले उपकरण: डायल इंडिकेटर और मैग्नेटिक गेज होल्डर (गियर मेशिंग क्लीयरेंस और शाफ्ट सिस्टम के रेडियल रनआउट का पता लगाने के लिए), फीलर गेज (असर क्लीयरेंस को मापने के लिए), आंतरिक व्यास माइक्रोमीटर (गियरबॉक्स हाउसिंग के पहनने के लिए)।
सफाई उपकरण: उच्च दबाव वाली एयर ब्लन गन (तेल के दाग और मलबे की सफाई के लिए), विशेष ब्रश (गियर दांतों के बीच की खाई को साफ करने के लिए), अल्ट्रासोनिक सफाई टोकरी (सफाई के लिए सटीक भागों की सफाई के लिए)।
आपूर्ति और स्पेयर पार्ट्स

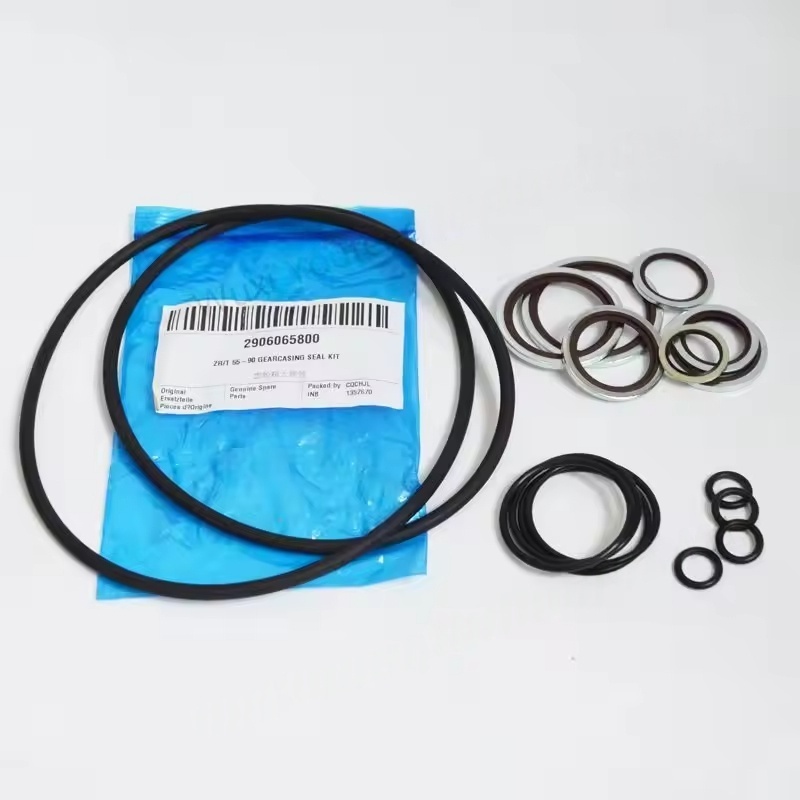

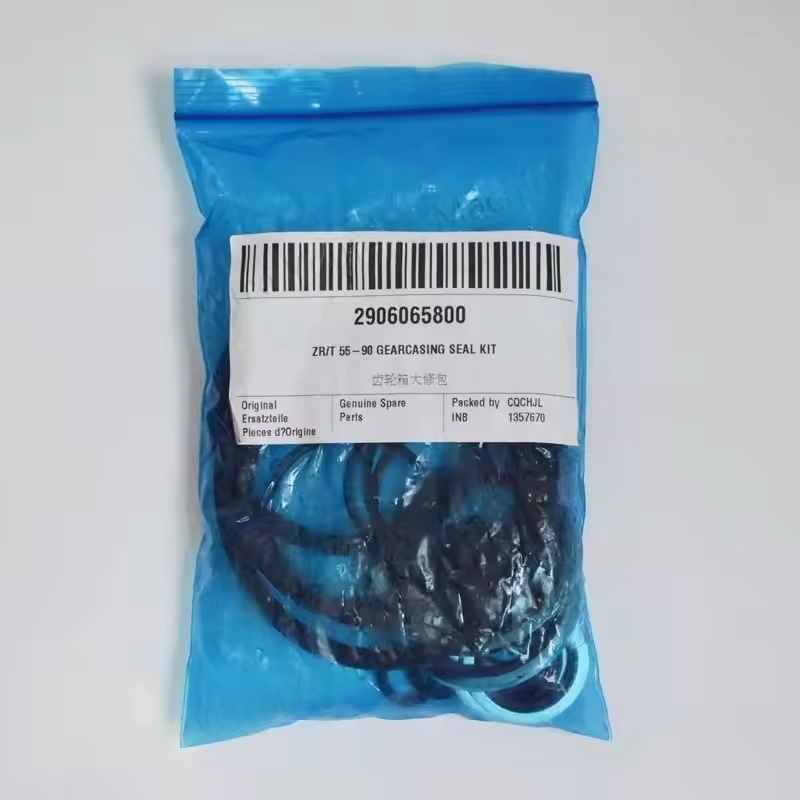

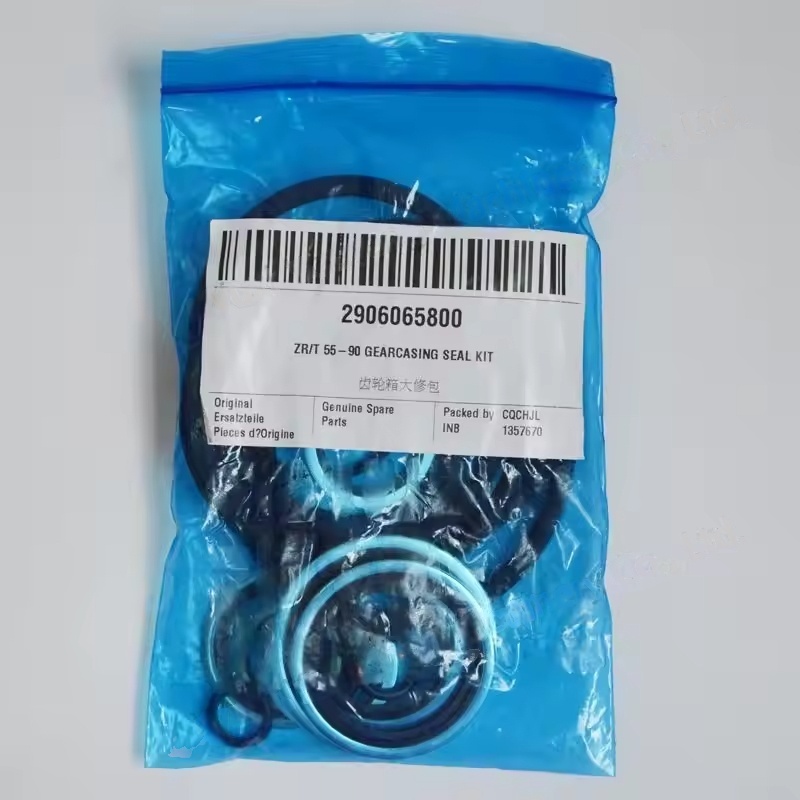

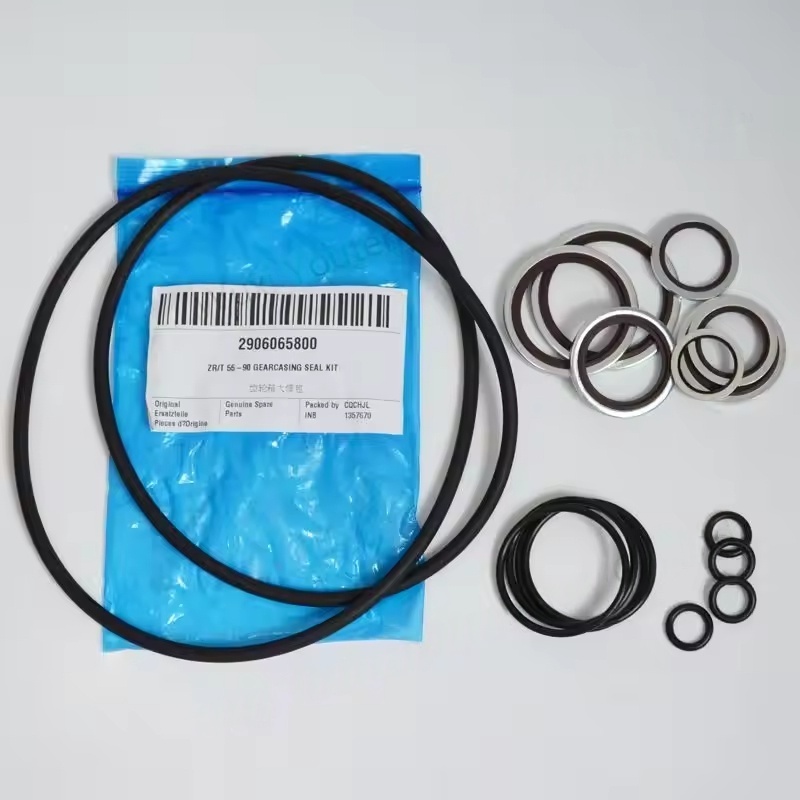

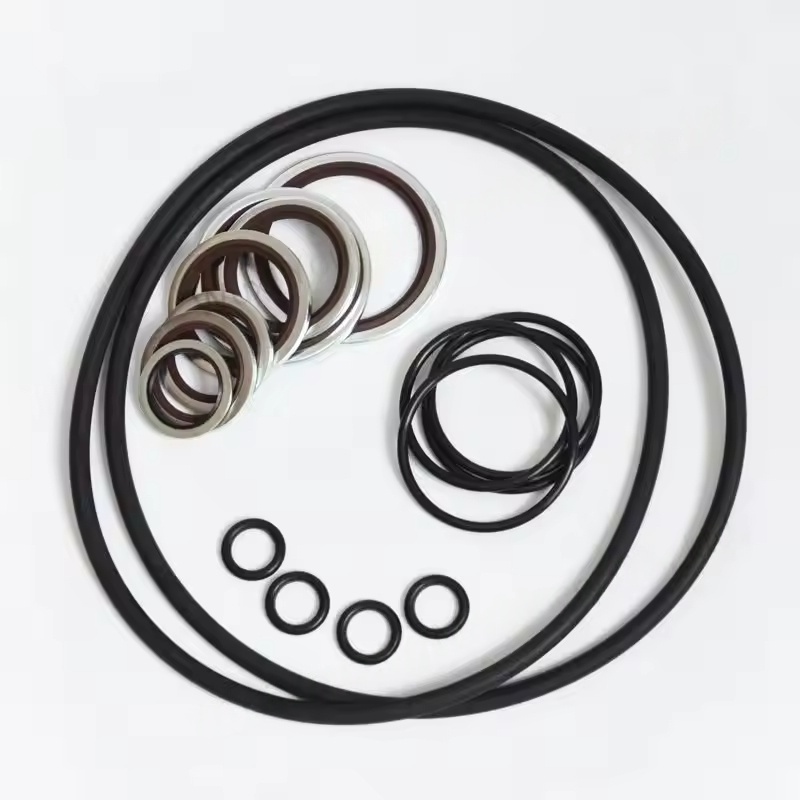

सील: नाइट्राइल रबर ऑयल सील (चिकनाई तेल रिसाव को रोकने के लिए), तेल प्रतिरोधी एस्बेस्टोस गास्केट या सिलिकॉन रबर सील (गियरबॉक्स ऊपरी और निचले कवर की संयुक्त सतह के लिए) के अनुकूलित विनिर्देश।
स्नेहक माध्यम: तेल-मुक्त हवा के कंप्रेशर्स के लिए विशेष गियर तेल (आमतौर पर सिंथेटिक प्रकार, उच्च तापमान की स्थिति के लिए उपयुक्त, और संपीड़ित हवा के साथ सिस्टम को दूषित नहीं करना) और ठोस लुब्रिकेटिंग ग्रीस (बीयरिंग और मेशिंग सतहों के पूर्व-चिकनाई के लिए)।
पहनें भागों: स्पेयर बीयरिंग (गियरबॉक्स मॉडल के अनुसार कॉन्फ़िगर की गई, ज्यादातर डबल-सील टाइप), पिन का पता लगाना (गियरबॉक्स के सटीक विधानसभा संरेखण सुनिश्चित करने के लिए)।
सहायक आपूर्ति
गियरबॉक्स क्लीनिंग एजेंट (तटस्थ सूत्र, धातु की सतह को कॉरोडिंग नहीं), लिंट-फ्री वाइप्स (फाइबर अवशेषों से बचने के लिए), थ्रेड लॉकिंग चिपकने वाला (बोल्ट ढीला करने से रोकने के लिए), रखरखाव-विशिष्ट कार्यक्षेत्र कपड़े (खरोंच होने से भागों को रोकने के लिए)।
Ii। एटलस कॉपको संगतता और फायदे
तेल-मुक्त मॉडल संगतता: तेल-मुक्त एयर कंप्रेसर गियरबॉक्स की संरचनात्मक विशेषताओं के आधार पर डिज़ाइन किया गया (आमतौर पर कंप्रेसर मुख्य इकाई को चलाने के लिए उपयोग किया जाता है और संपीड़ित हवा के साथ सीधे संपर्क में नहीं), ईंधन-आधारित सामग्रियों के उपयोग से बचते हैं जो सिस्टम को प्रदूषित करते हैं, तेल-मुक्त उपकरणों की स्वच्छता आवश्यकताओं के अनुरूप।
वन-स्टॉप रखरखाव: उपकरण और उपभोग्य सामग्रियों को गियरबॉक्स मॉडल (जैसे ट्रांसमिशन अनुपात, असर विनिर्देशों, सील आयामों) के साथ पूर्व-मिलान किया जाता है, व्यक्तिगत स्पेयर पार्ट्स खरीदने की आवश्यकता को समाप्त करते हुए, संगतता त्रुटियों को कम करते हुए।
पेशेवर मानक: उपकरण सटीकता यांत्रिक रखरखाव विनिर्देशों (जैसे कि टोक़ रिंच त्रुटि ± ± 3%) के अनुरूप है, उपभोज्य प्रदर्शन गियरबॉक्स की परिचालन स्थितियों को पूरा करता है (जैसे कि तेल सील तापमान प्रतिरोध ≥ 120 ℃, गियर तेल ऑक्सीकरण जीवन ≥ 2000 घंटे)।
Iii। एटलस कोपको के विशिष्ट रखरखाव प्रक्रिया अनुप्रयोग
Disassembly चरण: निर्दिष्ट टोक़ पर गियरबॉक्स कवर को हटाने के लिए विशेष रिंच का उपयोग करें, रिमूवर का उपयोग करके गियर शाफ्ट को सुरक्षित रूप से हटा दें, और पुलर का उपयोग करके बीयरिंगों को अलग कर दें (हिंसक संचालन से बचने के लिए जो शाफ्ट नेक को नुकसान पहुंचा सकता है)।
परीक्षण चरण: गियर के रेडियल रनआउट और मेशिंग क्लीयरेंस को मापने के लिए डायल संकेतक का उपयोग करें (मानक मान आमतौर पर 0.15-0.3 मिमी हैं), असर क्लीयरेंस की जांच करें (यदि 0.2 मिमी से अधिक, प्रतिस्थापन की आवश्यकता है), और आवास की संभोग सतह की सपाटता को मापें।
सफाई और प्रतिस्थापन: अल्ट्रासोनिक गियर्स और शाफ्ट सिस्टम भागों को साफ करें, पहना बीयरिंग और एजिंग सील की जगह, गियर की मेशिंग सतह पर विशेष स्नेहक ग्रीस को लागू करें।
Reassembly और अंशांकन: ठीक से आवास को खोजने वाले पिन के अनुसार रीसेट करें, समान रूप से बोल्ट को कस लें (विकर्ण चरण-दर-चरण तंग सिद्धांत का पालन करें), और अंत में शाफ्ट सिस्टम रोटेशन और सीलिंग प्रदर्शन के लचीलेपन का परीक्षण करें।
