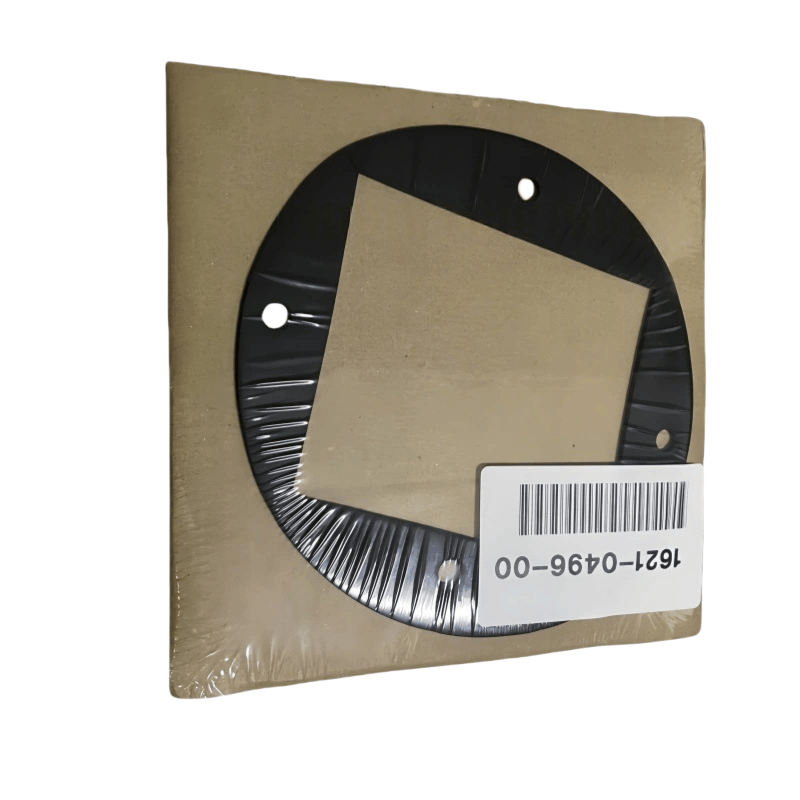

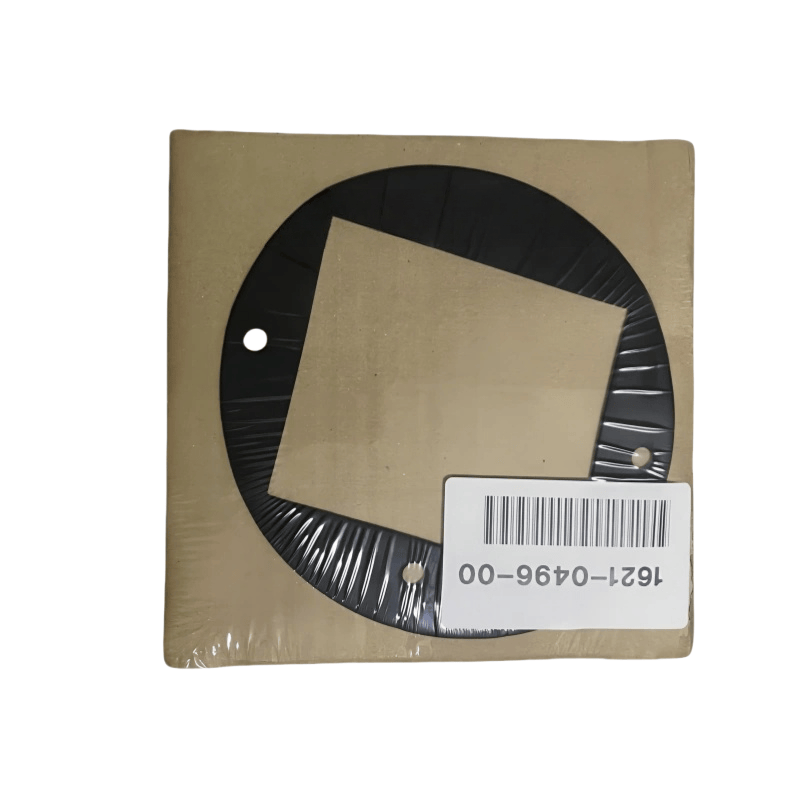

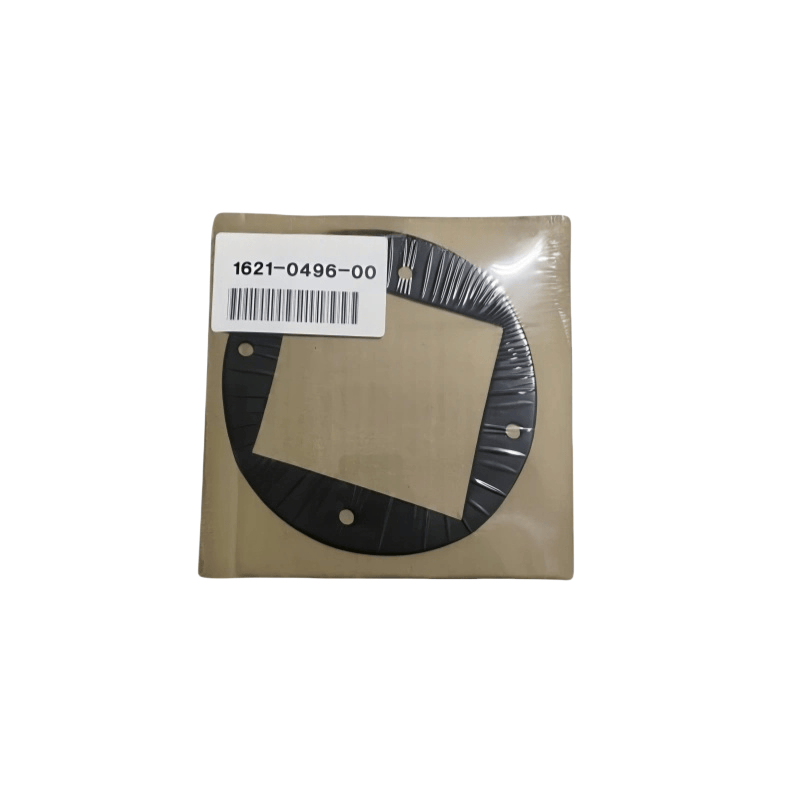

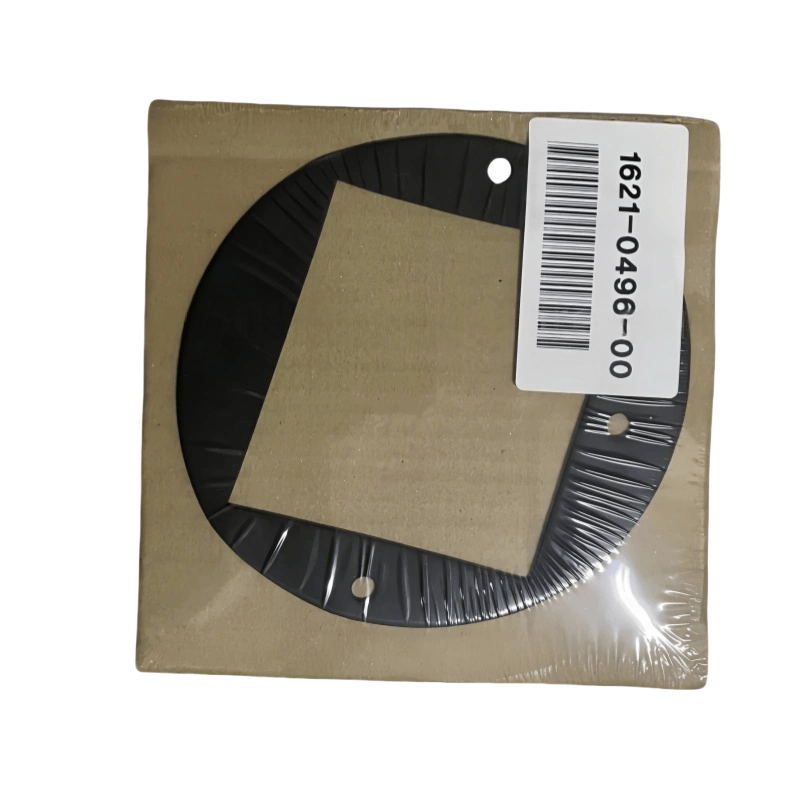

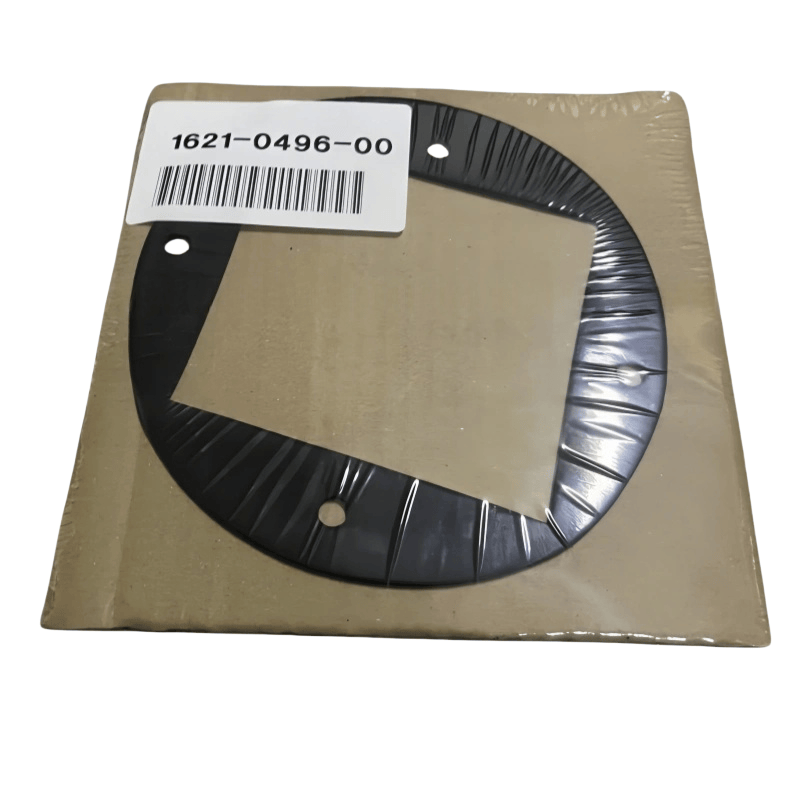

एटलस कोपको 1621049600 मुख्य कार्य
सीलिंग और लीक रोकथाम: अपने स्वयं के विरूपण (लोचदार या प्लास्टिक) के माध्यम से, यह संपीड़ित हवा के रिसाव को रोकने के लिए दो संभोग सतहों की सूक्ष्म असमानता को भरता है, फ्लैंग्स, एंड कवर, पाइप इंटरफेस, आदि से चिकनाई तेल, आदि।
बफरिंग और सुरक्षा: कनेक्शन घटकों (जैसे धातु और धातु) के बीच प्रत्यक्ष घर्षण और कंपन के झटके को कम करता है, संपर्क सतहों को खरोंच या कुचलने से बचाता है।
क्षतिपूर्ति अंतराल: विनिर्माण त्रुटियों, विधानसभा विचलन या तापमान भिन्नता के कारण होने वाली संभोग सतहों पर अंतर में परिवर्तन को अवशोषित करता है, एक स्थिर सीलिंग प्रभाव को बनाए रखता है।
समान बल वितरण: संभोग सतहों पर समान रूप से बोल्ट या फास्टनरों के दबाव को वितरित करता है, अत्यधिक स्थानीय तनाव से बचता है जो घटक विरूपण का कारण बनता है।
सामान्य प्रकार और अनुप्रयोग परिदृश्य
सामग्री और संरचनाओं के आधार पर, यह मुख्य रूप से निम्नलिखित श्रेणियों में विभाजित है:
रबड़
सामग्री: नाइट्राइल रबर (तेल के लिए प्रतिरोधी), फ्लोरीन रबर (उच्च तापमान के लिए प्रतिरोधी, रासायनिक संक्षारण), सिलिकॉन रबर (उच्च और निम्न तापमान के लिए प्रतिरोधी), आदि।
विशेषताएं: अच्छी लोच, उत्कृष्ट सीलिंग प्रदर्शन, कम दबाव (m1mpa) के लिए उपयुक्त, सामान्य तापमान या मध्यम तापमान परिदृश्य।
अनुप्रयोग: तेल कूलर इंटरफेस, पानी के पाइप जोड़ों, कम दबाव वाले निकला हुआ किनारा संभोग सतहों, अवलोकन खिड़की सील, आदि।
धातु गास्केट
सामग्री: कॉपर, एल्यूमीनियम, लो-कार्बन स्टील, स्टेनलेस स्टील, आदि प्रकार:
फ्लैट वाशर: सीलिंग को बढ़ाने और दबाव वितरित करने के लिए धातु घटकों की संयुक्त सतहों के लिए उपयोग किया जाता है;
गियर वाशर: सतह पर रिंग के आकार के दांत होते हैं, दांतों की विरूपण के माध्यम से सीलिंग प्राप्त करते हैं, मध्यम और उच्च दबाव वाले परिदृश्यों के लिए उपयुक्त;
वेव वाशर: कुछ लोच है और कंपन में बदलाव के लिए क्षतिपूर्ति कर सकते हैं, कंपन-प्रवण क्षेत्रों के लिए उपयुक्त है।
अनुप्रयोग: उच्च दबाव वाले क्षेत्रों में उच्च दबाव सिलेंडर बॉडी फ्लैंग्स, ऑयल-गैस सेपरेटर एंड कवर, मुख्य शाफ्ट सीलिंग सीटें, आदि।
समग्र वाशर
संरचना: धातु की रूपरेखा (जैसे कि तांबा, स्टेनलेस स्टील) रबर, एस्बेस्टोस, या ग्रेफाइट सीलिंग सामग्री के साथ कवर किया गया, धातु की ताकत और गैर-धातु के सील प्रदर्शन को संतुलित करता है।
विशेषताएं: उच्च दबाव प्रतिरोधी (10MPa या अधिक तक), उच्च तापमान प्रतिरोधी, जटिल कामकाजी परिस्थितियों के लिए उपयुक्त है।
अनुप्रयोग: स्क्रू मशीन मुख्य कवर, उच्च दबाव वाले वाल्व फ्लैंग्स, तेल-गैस विभाजक और सिलेंडर के बीच कनेक्शन भागों।
एस्बेस्टोस / नॉन-अस्बेस्टोस वाशर
सामग्री: एस्बेस्टोस (पारंपरिक सामग्री, धीरे-धीरे पर्यावरणीय चिंताओं के कारण प्रतिस्थापित) या गैर-एस्बेस्टोस फाइबर (जैसे ग्लास फाइबर, अरामिड फाइबर) रबर के साथ संयुक्त।
विशेषताएं: अच्छा थर्मल प्रतिरोध (-50 ℃ ~ 200 ℃), कम लागत, मध्यम और कम दबाव सीलिंग के लिए उपयुक्त।
अनुप्रयोग: पुराने पिस्टन मशीन सिलेंडर कवर, निकास पाइप फ्लैंग्स, आदि।
प्रमुख पैरामीटर और चयन
आकार के पैरामीटर: आंतरिक व्यास, बाहरी व्यास, मोटाई को बोल्ट के छेद और कनेक्शन भाग के निकला हुआ किनारा आयामों के साथ कड़ाई से मेल खाने की आवश्यकता है, बहुत बड़ी स्थापना कठिनाइयों का कारण होगा, बहुत छोटा सीलिंग सतह को कवर नहीं करेगा।
काम का दबाव: कम दबाव (≤1MPA) रबर या गैर-अस्बेस्टोस वाशर का चयन कर सकता है; मध्यम और उच्च दबाव (1 ~ 10MPA) को धातु या समग्र वाशर का चयन करने की आवश्यकता होती है।
कार्यशील तापमान: सामान्य तापमान (-20 ℃ ~ ~ 80 ℃) नाइट्राइल रबर वाशर का चयन कर सकता है; उच्च तापमान (80 ℃ ~ 200 ℃) को फ्लोरोरुबर, धातु या ग्रेफाइट समग्र वाशर का चयन करने की आवश्यकता है।
मीडिया संगतता: संपर्क मीडिया (हवा, चिकनाई तेल, शीतलक, आदि) के साथ मेल खाता है, जैसे कि तेल प्रतिरोधी परिदृश्यों के लिए नाइट्राइल रबर, जंग-प्रतिरोधी परिदृश्यों के लिए फ्लोरोरुबर या स्टेनलेस स्टील।
स्थापना और रखरखाव बिंदु
स्थापना से पहले तैयारी:
तेल के दाग, जंग, संयुक्त सतह पर बूर को साफ करें, सुनिश्चित करें कि सतह सपाट और साफ है;
जांचें कि क्या वाशर में दरारें, क्षति या उम्र बढ़ने (जैसे कठोर रबर वाशर) हैं, और उन लोगों का उपयोग न करें जो अयोग्य हैं।
सही स्थापना:
वाशर को केंद्रित किया जाना चाहिए और सीलिंग सतह के पूर्ण कवरेज को सुनिश्चित करने के लिए रखा जाना चाहिए, स्थानीय रिसाव के कारण ऑफसेट से बचें;
बोल्ट को कसते समय, एकसमान बल (एक विकर्ण अनुक्रम में) लागू करें, ओवर-कसने से बचें जो वाशर या अंडर-कसने को कुचल सकता है जिससे खराब सीलिंग हो सकती है;
मेटल वाशर स्थापित करने से पहले, सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट की एक छोटी मात्रा (जैसे सिलिकॉन सीलेंट) लागू करें (आवश्यक नहीं, काम के आधार पर, आवश्यक नहीं है
