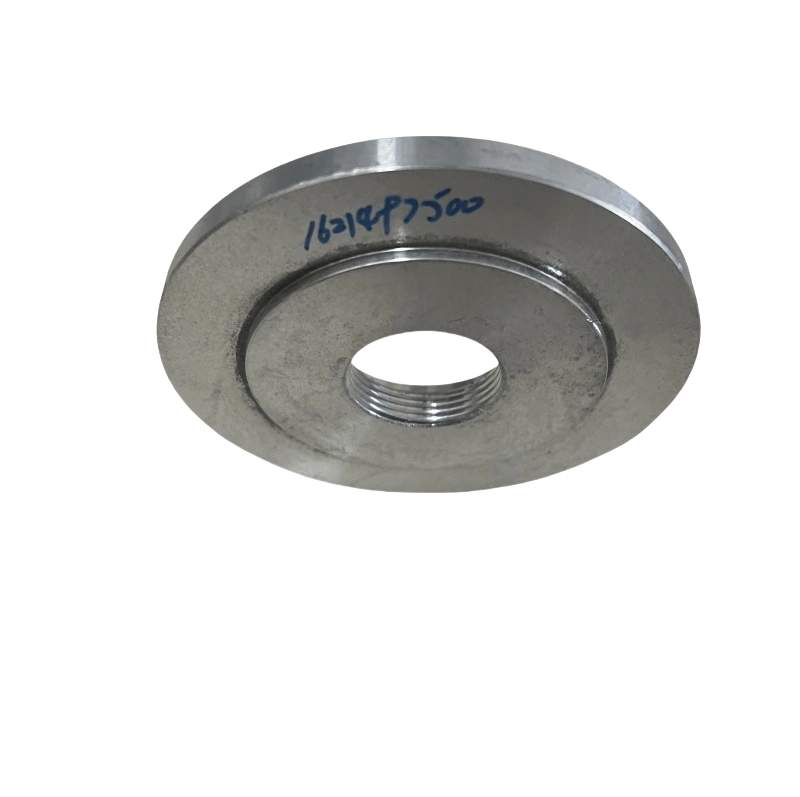

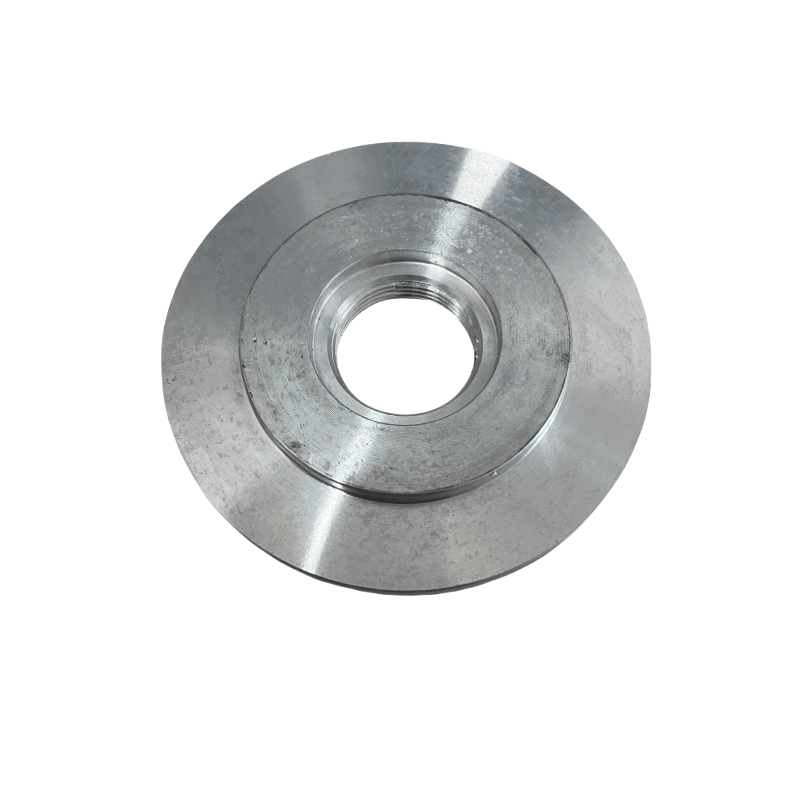

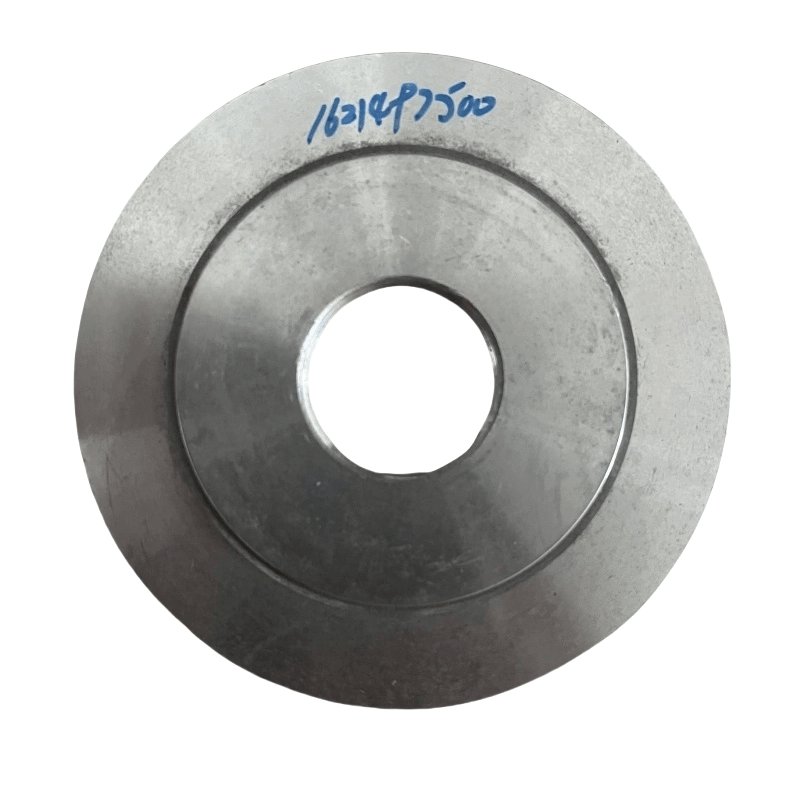

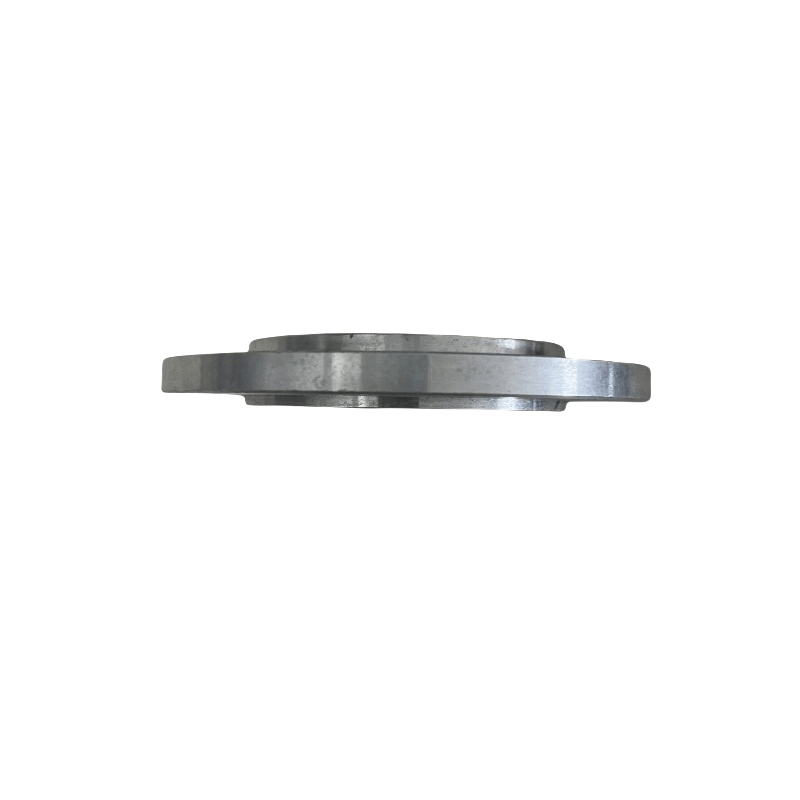

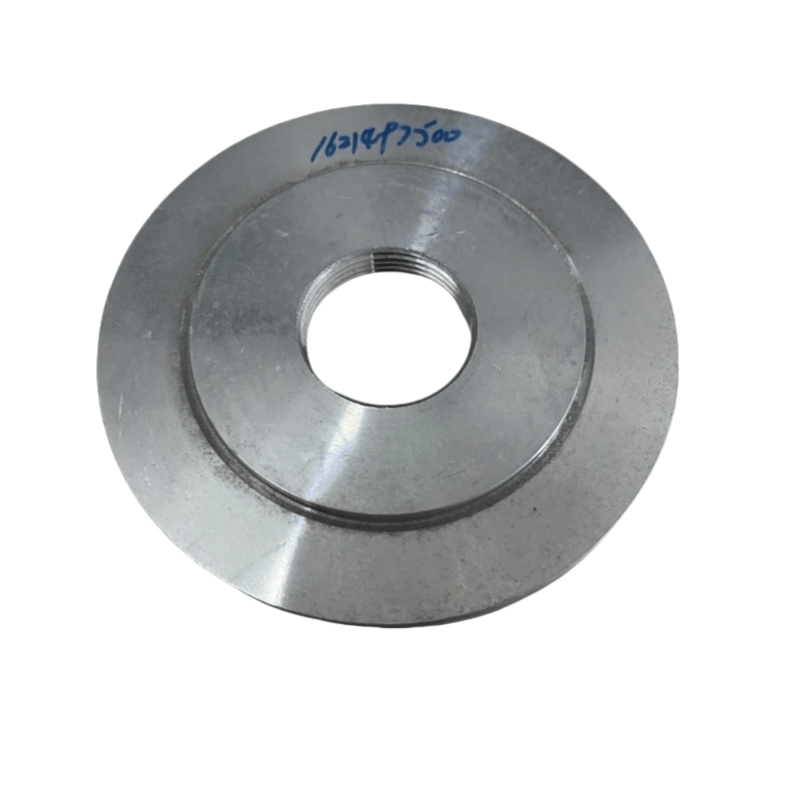

एटलस कॉपको एयर कंप्रेसर दबाव वाल्व कवर प्लेट मुख्य कार्य
सीलिंग और प्रेशर बेयरिंग: इसे सीलिंग तत्वों (जैसे गास्केट, ओ-रिंग्स) के माध्यम से वाल्व बॉडी के साथ सील किया जाता है, एक बंद गुहा का निर्माण होता है जो संपीड़ित हवा के दबाव का सामना कर सकता है (आमतौर पर सिस्टम वर्किंग प्रेशर के अनुरूप, 0.7 ~ 1.6 एमपीए), गैस रिसाव को रोकता है।
आंतरिक घटकों की रक्षा करना: यह धूल, तेल, और अन्य अशुद्धियों को वाल्व की संवेदनशीलता में प्रवेश करने और प्रभावित करने से रोकने के लिए दबाव वाल्व (जैसे वाल्व कोर, स्प्रिंग्स, डायाफ्राम, आदि) के आंतरिक घटकों को कवर और सुरक्षा करता है।
फिक्सेशन और पोजिशनिंग: यह यह सुनिश्चित करने के लिए बोल्ट के साथ वाल्व बॉडी को तय किया जाता है कि आंतरिक घटक (जैसे स्प्रिंग्स, वाल्व कोर) सही स्थिति में हैं, जो दबाव वाल्व के संचालन की सटीकता की गारंटी देते हैं।
प्रेशर ट्रांसमिशन असिस्टेंस: कुछ कवर प्लेट्स को प्रेशर सेंसिंग होल या चैनलों के साथ डिज़ाइन किया गया है, जो सिस्टम प्रेशर को वाल्व के अंदर डायाफ्राम या पिस्टन को ट्रांसफर कर सकते हैं, जो दबाव विनियमन कार्यों की प्राप्ति में सहायता करते हैं।
सामान्य संरचनाएं और विशेषताएं
संरचनात्मक रचना:
मुख्य शरीर: ज्यादातर धातु की चादरें (जैसे कि कच्चा लोहा, एल्यूमीनियम मिश्र धातु, कार्बन स्टील) से बने, स्टैम्पिंग या कास्टिंग के माध्यम से, दबाव-असर क्षमता सुनिश्चित करने के लिए एक निश्चित मोटाई (आमतौर पर 3 ~ 10 मिमी) के साथ।
कनेक्शन छेद: कई बोल्ट छेद वाल्व शरीर के साथ निर्धारण के लिए परिधीय रूप से वितरित किए जाते हैं; केंद्र में एक अवलोकन छेद (एक पारदर्शी कवर के साथ) या एक दबाव इंटरफ़ेस हो सकता है।
सीलिंग ग्रूव: कवर प्लेट और वाल्व बॉडी के बीच की संयुक्त सतह में आमतौर पर गास्केट या ओ-रिंग्स स्थापित करने के लिए एक रिंग के आकार का सीलिंग नाली होती है।
वर्गीकरण (इसी दबाव वाल्व प्रकार द्वारा):
दबाव बनाए रखने वाले वाल्व कवर प्लेट: ऑयल-गैस सेपरेटर के आउटलेट पर वाल्व को बनाए रखने वाले दबाव पर स्थापित, यह यह सुनिश्चित करने के लिए विभाजक के आंतरिक दबाव का सामना करता है कि सिस्टम संपीड़ित हवा को आउटपुट करने की अनुमति देने से पहले पर्याप्त दबाव स्थापित करता है।
अनलोडिंग वाल्व कवर प्लेट: एयर कंप्रेसर के लोडिंग/अनलोडिंग को नियंत्रित करने के लिए उपयोग किया जाता है, कवर प्लेट को दबाव संकेतों को प्रसारित करने और वाल्व के उद्घाटन और समापन को प्राप्त करने के लिए डायाफ्राम या पिस्टन के साथ सहयोग करने की आवश्यकता होती है।
सुरक्षा वाल्व कवर प्लेट: सुरक्षा वाल्व के अंदर वसंत और वाल्व कोर की रक्षा करता है ताकि यह सुनिश्चित हो सके कि सुरक्षा वाल्व मज़बूती से कूद सकता है और दबाव को दूर कर सकता है जब ओवरप्रेस होता है।
प्रमुख पैरामीटर और सामग्री
कोर पैरामीटर:
आयाम: बाहरी व्यास, बोल्ट होल वितरण सर्कल का व्यास, और सीलिंग खांचे के आकार को स्थापना सीलिंग को सुनिश्चित करने के लिए वाल्व बॉडी के साथ पूरी तरह से मेल खाने की आवश्यकता है।
दबाव-असर क्षमता: इसे संबंधित दबाव वाल्व के काम के दबाव को पूरा करने की आवश्यकता है (जैसे कि सुरक्षा वाल्व कवर प्लेट को सिस्टम रेटेड दबाव से 1.1 ~ 1.2 गुना से अधिक का सामना करना पड़ता है)।
भूतल सटीकता: संयुक्त सतह की सपाटता और खुरदरापन को मानकों को पूरा करने की आवश्यकता होती है (आमतौर पर सपाटता ≤ 0.1 मिमी/मी, खुरदरापन आरए m 3.2μm), खराब आसंजन के कारण रिसाव से बचती है।
सामान्य सामग्री:
कच्चा लोहा (HT250): कम लागत, अच्छी कठोरता, कम दबाव (vas1MPA) के लिए उपयुक्त, गैर-जंग वातावरण।
एल्यूमीनियम मिश्र धातु (ADC12): हल्के वजन, संक्षारण-प्रतिरोधी, अक्सर मध्यम आकार के वायु कंप्रेशर्स के दबाव वाल्वों में उपयोग किया जाता है।
कार्बन स्टील (Q235 या 45# स्टील): उच्च शक्ति, उच्च दबाव के लिए उपयुक्त (> 1MPA) दबाव वाल्व, कुछ को जंग की रोकथाम के लिए गैल्वनाइजेशन या पेंटिंग की आवश्यकता होती है।
